Instalación del Cartucho
Instalación de la Serie 17
Gire el cartucho (1) de manera que las
palabras ‘HOT SIDE’ (LADO CALIENTE) (2)
aparezcan en la izquierda. Introduzca el
cartucho en la válvula. Asegúrese que la
guía (3) en el cartucho esté totalmente
encajada en la muesca del cuerpo de
latón (4). Deslice la tuerca tapa (5) sobre
el cartucho y enrosque en el cuerpo de la
válvula. Apriete a mano bien.
7
B.
1
2
3
C.
2
1
3
4
5
En las instalaciones dorso con dorso (el agua
caliente en la derecha y la fría en la izquierda):
Gire el cartucho (1) de manera que las palabras
“HOT SIDE” (LADO CALIENTE) (2) aparezcan
en la derecha. Instale el cartucho asegurando
que la guía quede totalmente encajada en la
muesca de la pieza de latón. Deslice la tuerca
tapa (3) sobre el cartucho y enrosque en el
cuerpo de la válvula. Apriete a mano bien.
Instalación de Espalda a Espalda
Fría
Caliente
1
3
2
Instalación Normal
(No serequerá cambios)
Instalación
Invertido
Introduzca el adaptador (1) en la válvula.
Asegúrese que el adaptador estén
correctamente colocados dentro de los
orificios en la base de la válvula. Fije el
adaptador con el tornillo (2) suministrado
con el adaptador. Quite el retenedor (3)
del adaptador.

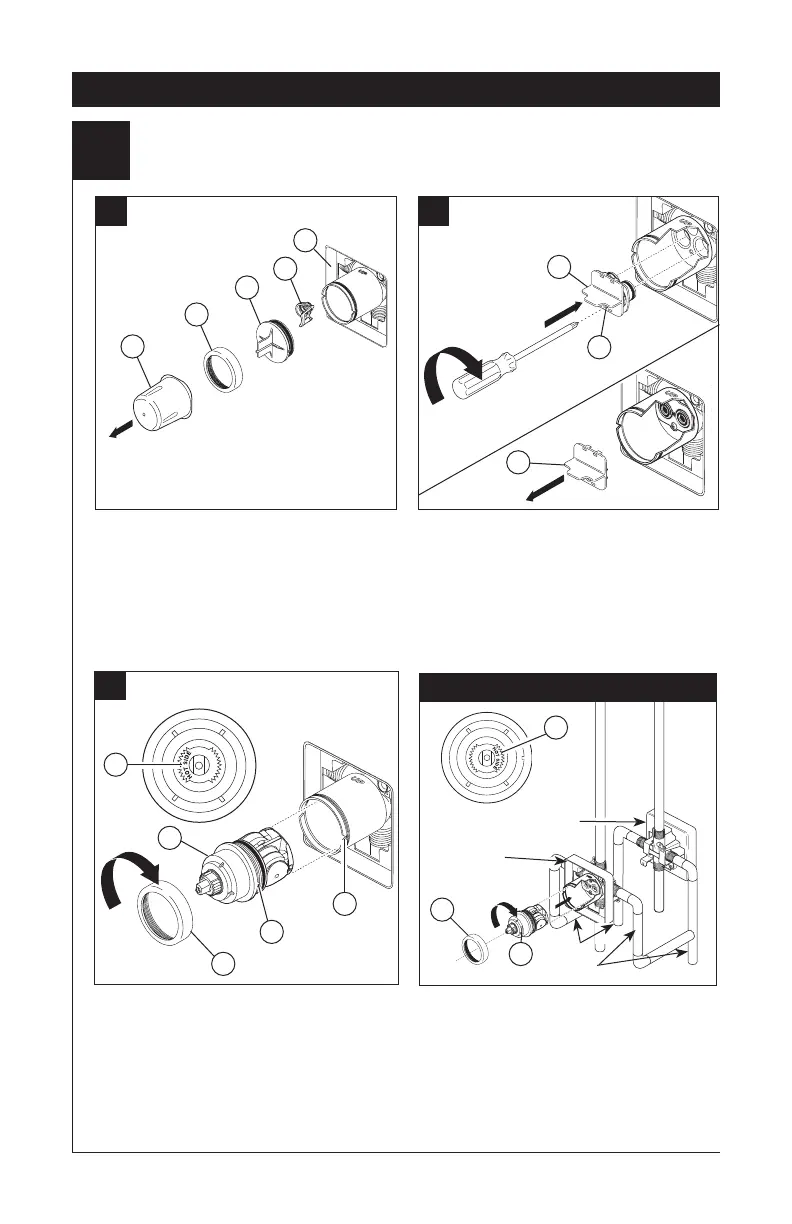

A.
Cierre los suministros de agua. Quite la
cubierta (1), la tuerca tapa (2) y la tapa de
prueba (3). Si no es para instalar en pared
delgada, puede quitar el protector (4) de
yeso completo. Si la pantalla (5) está en lugar,
quite antes de instalar el cartucho.
1
2
3
5
4
