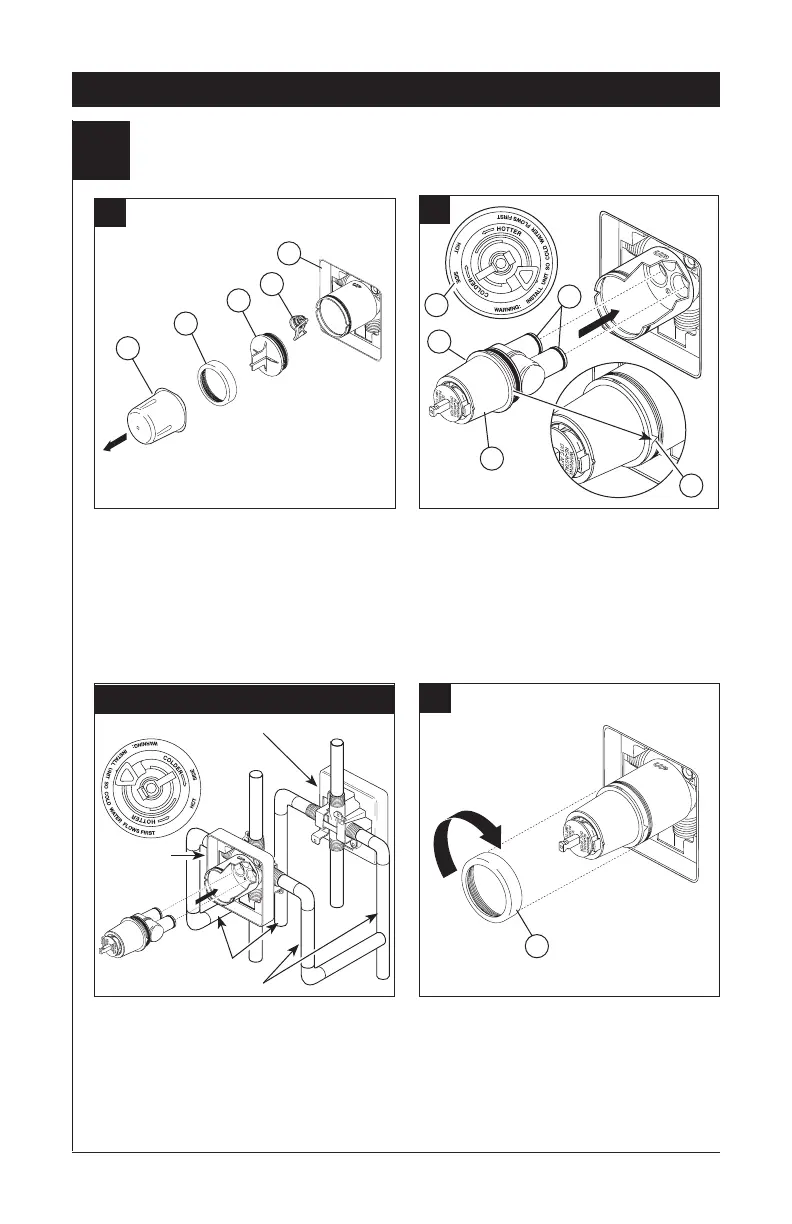

Installation – Séries 13 et 14
1
Installation de la cartouche
C.
Dans le cas d’une installation dos à dos
ou inversée (eau chaude à droite et eau
froide à gauche), introduisez la cartouche
de sorte que la mention « hot side » se
trouve du côté droit. S’il ne s’agit pas d’une
installation dos à dos ou inversée, sautez
la présente étape et passez à l’étape 1C.
Faites glisser l’écrou à portée sphérique
(1) sur la cartouche et vissez-le sur le
corps. Serrez à la main fermement.
B.
Tournez la cartouche (1) de sorte que la
mention « hot side » (2) se trouve du côté
gauche. Introduisez la cartouche dans le
corps de la soupape comme le montre la
figure. Assurez-vous que les tubes et les
joints toriques (3) de la cartouche sont bien
calés à la base du corps. Assurez-vous que
les ergots sur le corps sont parfaitement
engagés dans les rainures du corps (4).
Installation dos à dos
Installation normale (Non modifiée)
Installation
Inversée
Eau Froides
Eau Chaude
1
4
4
2
3
1
3
A.
Interrompez l’arrivée d’eau. Enlevez le
couvercle (1), l’écrou à portée sphérique (2)
et le capuchon d’essai (3) du corps.
Si vous n’installez pas l’appareil dans une
paroi mince, vous pouvez retirer le pro-
tecteur (4) complètement. Si l’écran (5)
est en place, enlevez avant d’installer
la cartouche.
1
2
3
4
5
