Installation de la pomme de douche et du bec de baignoire

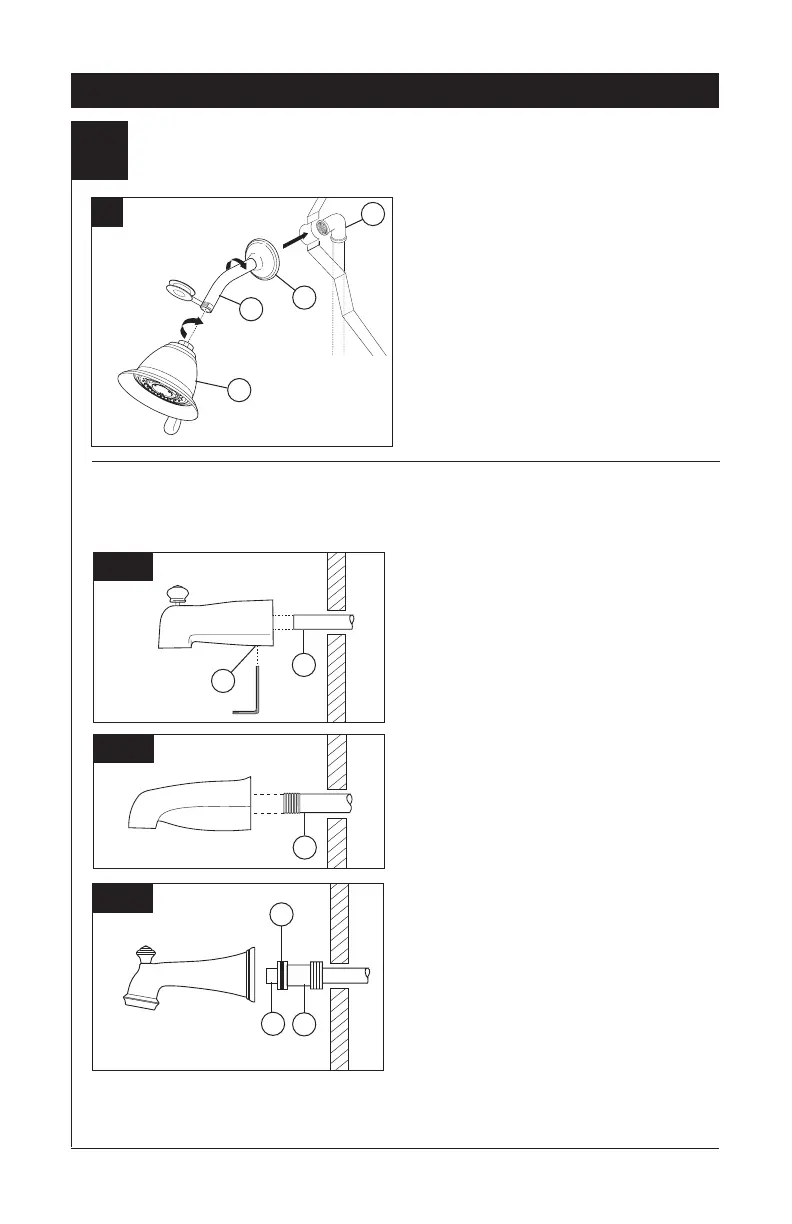

INSTALLATION DE LA POMME DE
DOUCHE : Raccordez la sortie supérieure
(1) au tuyau d’alimentation de la pomme de
douche (2) à l’aide des raccords appropriés.
Pour éviter d’abîmer le fini du tuyau de la
pomme de douche, introduisez le côté « mur
» de celui-ci dans la collerette (3) avant de
le visser dans le raccord du tuyau vertical.
Appliquez du ruban de Téflon
®
sur les filets.
Vissez la pomme de douche (4) sur le tuyau.
Appliquez du ruban de Téflon
®
sur les filets.
Prenez garde de serrer la pomme de douche
excessivement.
A.
3
2
1
4
4
Installation d’un bec coulissant
Le tube de cuivre (1) doit avoir un diamètre
nominal de1/2 po. Important : Si vous devez
couper le tube de cuivre, chanfreinez son
extrémité de sorte qu’elle ne risque pas
d’endommager le joint torique à l’intérieur du
bec. Faites glisser le bec sur le tube de cuivre
de sorte qu’il s’appuie contre la surface finie
de la baignoire ou du mur. Serrez la vis de
calage (3), mais prenez garde de la serrer
excessivement.
1
INSTALLATION DU BEC DE BAIGNOIRE : Consultez les instructions d’installation fournies avec
le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne
raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec
de baignoire.
N’utilisez pas de tube PEX pour raccorder le bec.
B-1
B-2
B-3
Installation à l’aide d’un tuyau de fer
Installez le manchon fileté (1) 1/2 po (13
mm) de manière que sa saillie par rapport à
la surface finie du mur. Appliquez du ruban
de Téflon
®
sur les filets du manchon et fixez
celui-ci au bec de baignoire en vissant.
Installation à l’aide d’un tuyau de cuivre brasé
Retirez le joint torique (1) de l’adaptateur (2).
Brasez l’adaptateur au tube en prenant garde
d’échapper du métal d’apport dans la rainure
pour le joint torique. ATTENTION : IL NE
DOIT PAS Y AVOIR DE MÉTAL D’APPORT
SUR LA CIRCONFÉRENCE EXTÉRIEURE
DE L’ADAPTATEUR PRÈS DE LA RAINURE
POUR LE JOINT TORIQUE. Coupez le tube
(3) et remettez le joint torique en place dans
la raInure de l’adaptateur en laiton. Vissez le
bec de baignoire sur l’adaptateur et prenant
garde d’abîmer le joint torique. Serrez le bec
à la main jusqu’à ce qu’il s’appuie solidement
contre la surface finie de la paroi et qu’il
n’y ait plus de jeu derrière le mur.
2
1
1
2
3
