Installation – Séries 13 et 14
4

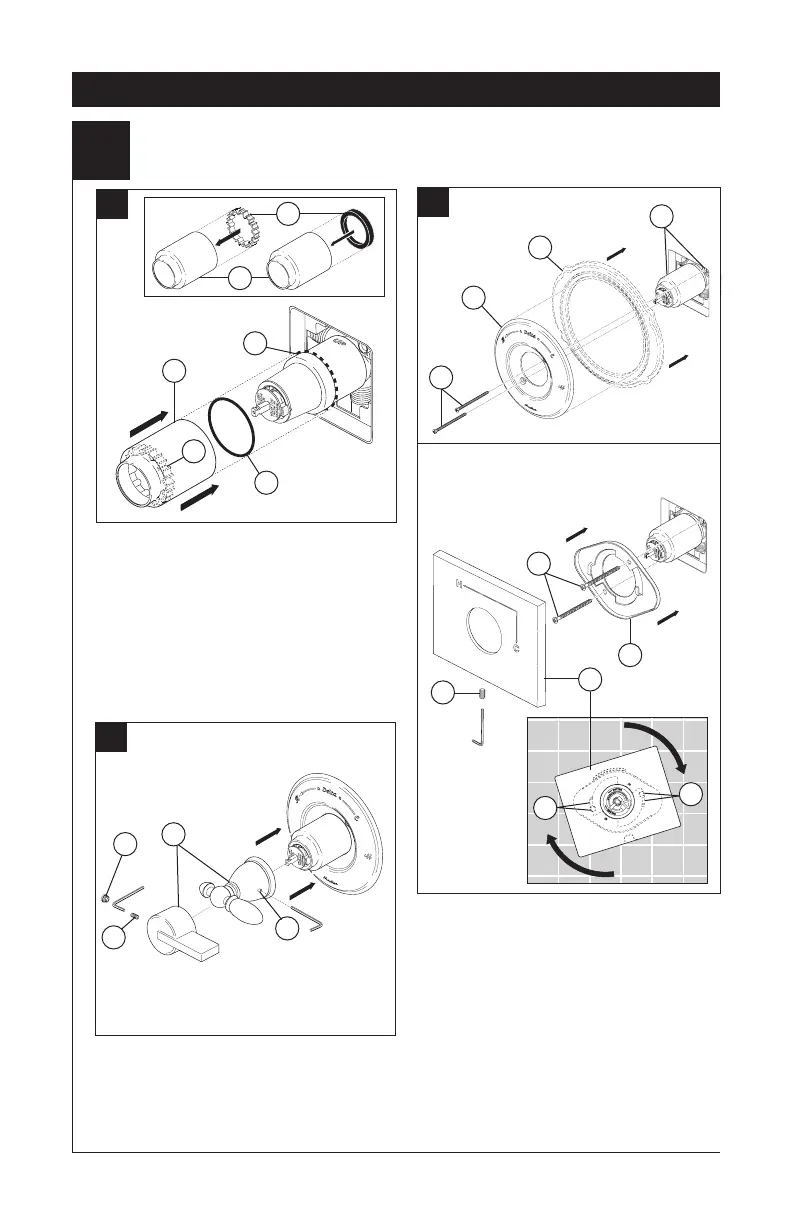

Installation des pièces de finition
6
B.
C.
A.
Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique.
Si le modèle que vous installez nécessite
une pièce d’espacement (3), introduisez-
la dans le manchon (4) et poussez-la vers
l’avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
Fixez la rosace (1) et la plaque arrière (2)
(si le modèle que vous installez en
comporte une) sur le support (3) à l’aide
des 2 vis fournies (4). Prenez garde de ser-
rer les vis de la rosace excessivement.
Pour les modèles T14053, T14253 et
T14453: Montez la fixation (5) sur le corps
de la cartouche à l’aide des 2 vis fournies
(6). Installez la plaque de finition (7) en la
plaçant sur la fixation comme le montre la
figure et tournez-la pour bloquer les pattes
(8). Fixez la plaque de finition à la fixation à
l’aide de la vis de calage (9).
Montez la manette (2) sur la tige et
bloquez-la en place en serrant la vis de cal-
age (1) avec une clé Allen.Bouton Insérer
le bouchon (3) (si votre modèle a un) dans
le trou de la vis de réglage.
1
3
2
3
1
2
3
4
4
4
Installation de la rosace pour les
modèles T14053, T14253 et T14453.
5
6
7
8
8
9
1
1
2
3
