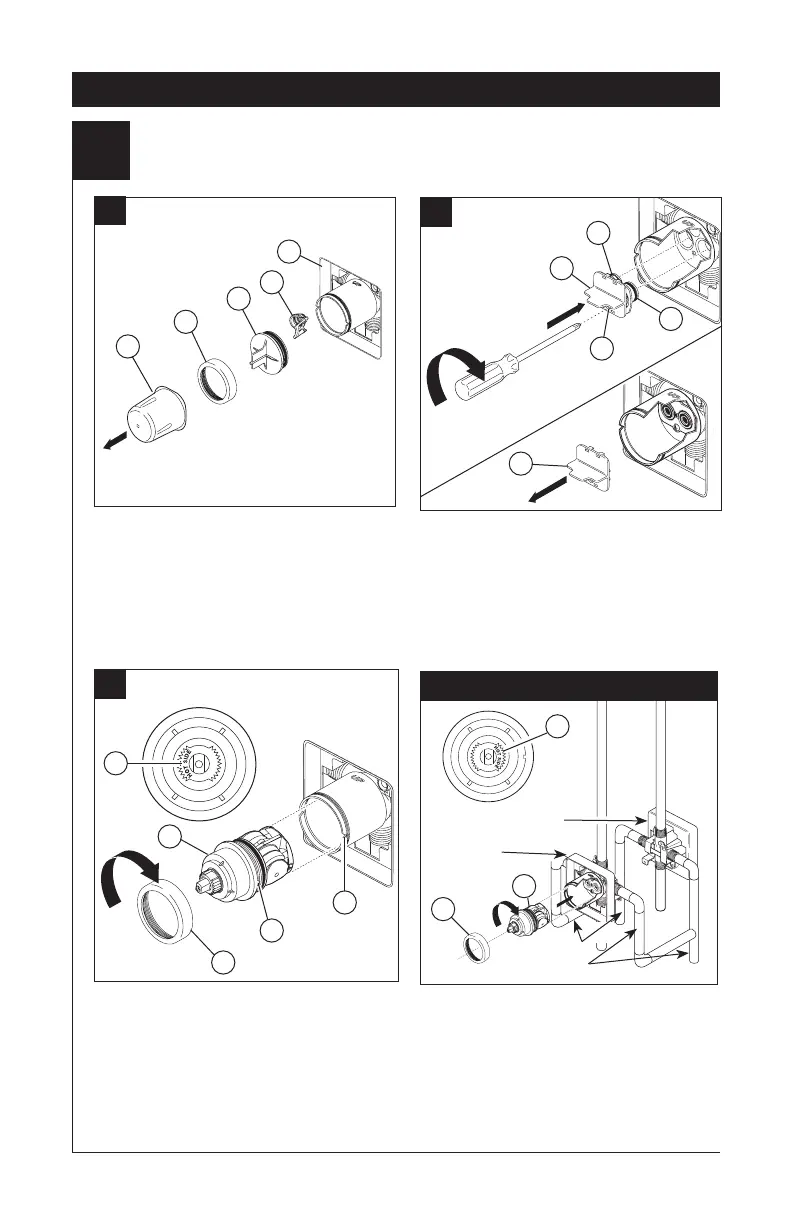

Installation de la cartouche.
Installation – Série 17
Introduisez l’adaptateur (1) dans le corps
de la soupape. Assurez-vous que les
joints toriques (2) sont positionnés
correctement dans les trous à la base
du corps. Fixez l’adaptateur avec la vis (3)
se trouvant dans celui-ci. Retirez la pièce
de retenue (4) de l’adaptateur.
Tournez la cartouche (1) de sorte que la
mention « HOT SIDE » (2) se trouve du côté
gauche. Introduisez la cartouche dans le corps
de la soupape. Assurez-vous que l’ergot (3)
sur la cartouche est parfaitement engagé dans
la rainure du corps en laiton (4). Faites glisser
l’écrou à portée sphérique (5) sur la cartouche
et vissez-le sur le corps. Serrez à la main
fermement.
7
C.
B.
1
2
2
1
3
4
2
5
3
4
Dans le cas d’une installation dos à dos ou
inversée (eau chaude à droite et eau froide à
gauche) : Tournez la cartouche (1) de sorte que
la mention « HOT SIDE »(2) se trouve du côté
droit. Installez la cartouche en vous assurant
que l’ergot est parfaitement engagé dans la
rainure du corps en laiton. Faites glisser l’écrou à
portée sphérique (3) sur la cartouche et vissez-le
sur le corps. Serrez à la main fermement.
Installation dos à dos
Installation
Inversée
Eau Froides
Eau Chaude
1
3
Installation normale
(Non modifiée)
2
A.
Interrompez l’arrivée d’eau. Enlevez le
couvercle (1), l’écrou à portée sphérique (2)
et le capuchon d’essai (3) du corps.
Si vous n’installez pas l’appareil dans une
paroi mince, vous pouvez retirer le pro-
tecteur (4) complètement. Si l’écran (5)
est en place, enlevez avant d’installer
la cartouche.
1
2
3
4
5
