Delta MultiChoice 13/14 Series Installation Instructions

Installation – Série 17
3
Installation des pièces de finition
9
C.
A.

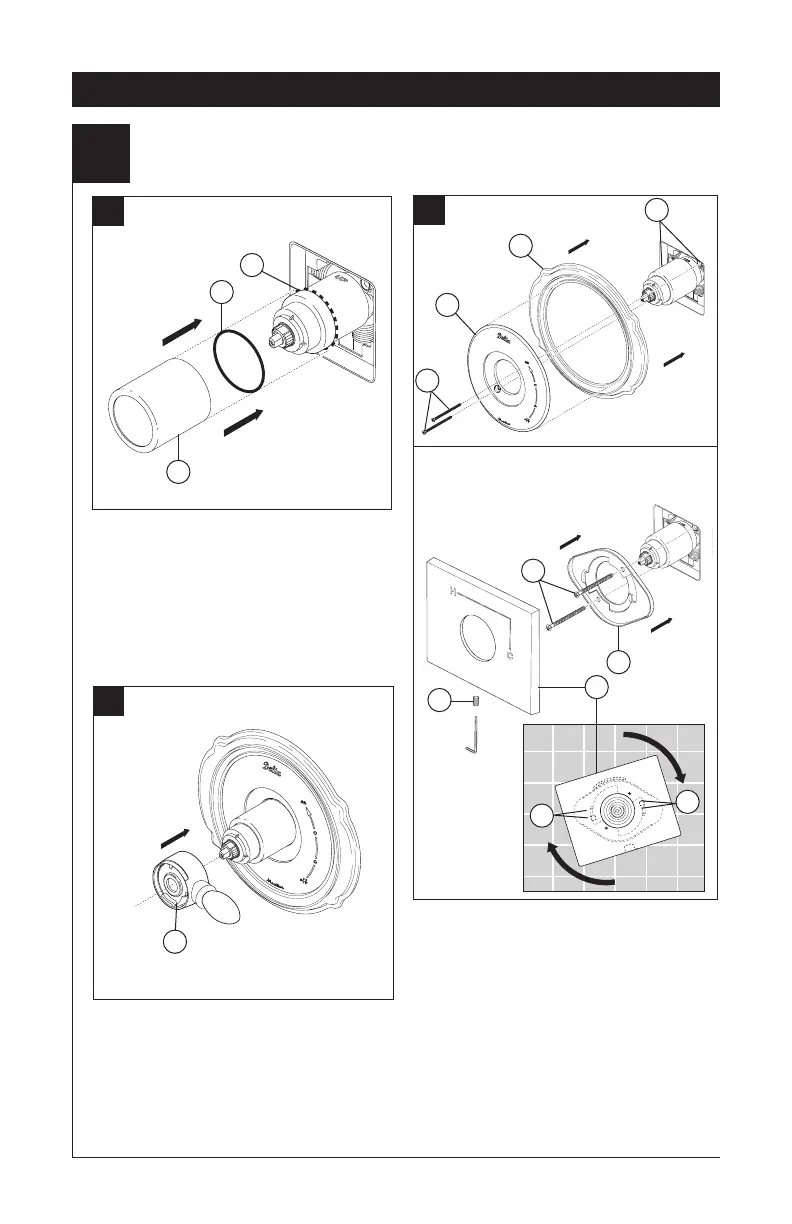

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique. Faites
glisser le manchon (3) sur la cartouche, le
corps et le joint torique.
Installez la manette de réglage de débit
(1) de manière qu’elle pointe vers la droite,
puis placez-la en position d’ouverture. NE
LA FIXEZ PAS AVEC LA VIS.
3
1
B.
Fixez la rosace (1) et la plaque arrière (2) (si le
modèle que vous installez en comporte une)
sur le support (3) à l’aide des 2 vis fournies (4).
Prenez garde de serrer les vis de la rosace
excessivement.
Pour les modèles T17053, T17253 et
T17453: Montez la fixation (5) sur le corps
de la cartouche à l’aide des 2 vis fournies (6).
Installez la plaque de finition (7) en la plaçant
sur la fixation comme le montre la figure et
tournez-la pour bloquer les pattes (8). Fixez
la plaque de finition à la fixation à l’aide de la
vis de calage (9).
1
2
3
4
Installation de la rosace pour les
modèles T17053, T17253 et T17453.
5
6
7
8
8
9
1
2

Delta MultiChoice 13/14 Series Specifications

General

Series	MultiChoice 13/14 Series
Valve Type	Pressure Balance
Material	Brass
Connection Size	1/2 inch
Connection Type	NPT
Installation	Wall mount
Handle Style	Lever
ADA Compliant	Yes
Flow Rate	1.75 GPM
Number of Handles	1
Valve Included	Yes
WaterSense Certified	Yes
Hand Shower Included	No
Warranty	Limited Lifetime Warranty
Finish Options	Chrome, Stainless, Venetian Bronze
Cartridge	Pressure Balance Cartridge
