4

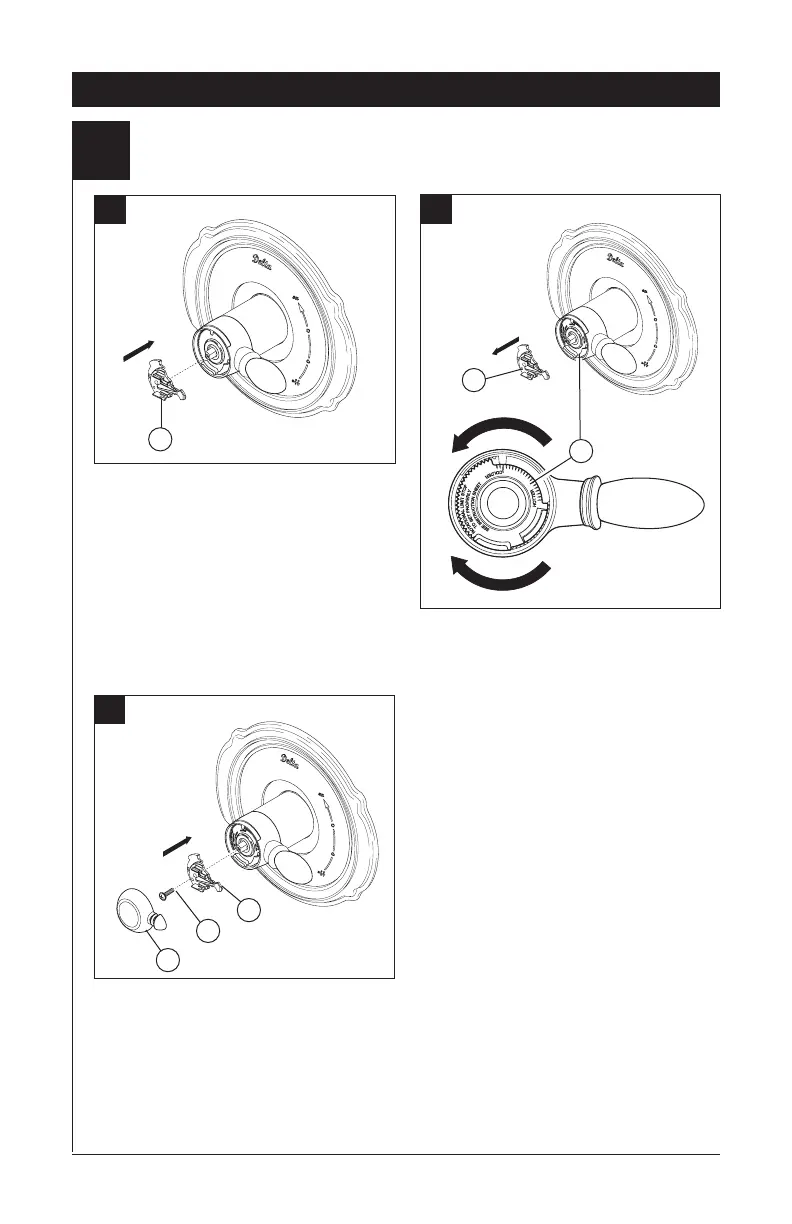

Installation et réglage de la butée anti-échaudage
C.
A.
B.
Placez le bouton de réglage de température
(1) sur la manette de réglage de débit et
tournez-le jusqu’à la position de mélange
(au besoin). NE LE FIXEZ PAS AVEC LA
VIS. Rétablissez l’alimentation en eau.
Laissez couler l’eau jusqu’à ce que l’eau
froide soit aussi froide que possible et
que l’eau chaude soit aussi chaude que
possible. Mettez un thermomètre dans un
gobelet en plastique, puis placez le gobelet
sous le jet d’eau et attendez un peu. Notez
la température de l’eau.
Si la température de l’eau sur le
thermomètre est supérieure à 120 °F,
retirez le bouton de réglage de température
(1) et tournez la butée anti-échaudage (2)
dans le sens horaire d’un cran par tranche
de température d’environ 4 à 6 °F. Si l’eau
n’est plus assez chaude, tournez la butée
anti-échaudage dans le sens antihoraire.
IMPORTANT: La première position de la
butée anti-échaudage est celle qui limite
le plus la rotation de la tige; elle se trouve
à l’extrémité de la plage dans le sens
horaire. Selon les normes de l’industrie, la
température maximale de l’eau à la sortie
de la soupape ne doit pas dépasser 120 ° F.
La température peut varier selon la région.
Le réglage de la butée anti-échaudage
peut être modifié si la température de
l’eau d’alimentation a changé. À titre
d’exemple, la température de l’eau froide
est plus basse en hiver, ce qui influence
la température de l’eau à la sortie de la
soupape. La température idéale de l’eau
pour un bain ou une douche se situe entre
90 et 110 ° F.
Fixez le bouton de réglage de température
(1) avec la vis (2) et, en poussant ferme-
ment sur celui-ci, calez le couvercle (3)
sur le bouton. NOTE : Serrez la vis jusqu’à
ce que la manette cesse d’osciller. NE LA
SERREZ PAS À FOND. Si vous la serrez
excessivement, le bouton de réglage de
température sera difficile à tourner. La vis
est du type à autofreinage.
Installation – Série 17
1
1
2
2
1
3
10
Plus Chaud
Plus Froid
