Delta TP04P Series

- 11 -

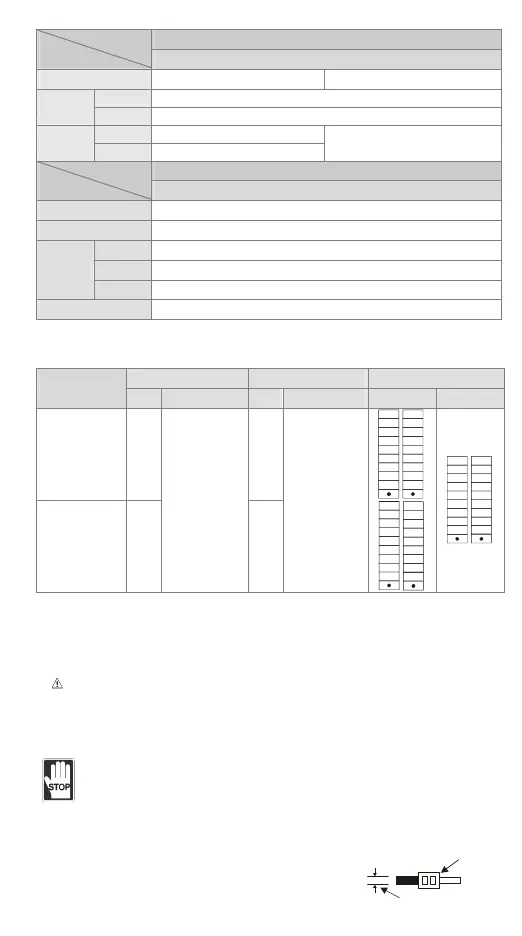

輸入點電氣規格 機種
項目
24VDC (-15% ~ 20%) 單端共點輸入
最大輸入頻率
10KHz 60Hz
OffOn > 16.5 VDC
動作位準
OnOff < 8 VDC
OffOn <20us
反應時間
OnOff <50us
10ms
輸出點電氣規格 機種
項目
繼電器
電流規格 2A/1 點(5A/COM)
電壓規格
250VAC, < 30VDC
電阻性 1.5A /1 點 (5A/COM)
電感性
#1
電流規格
燈泡
20WDC/100WAC
反應時間 約 10ms
#1：生命週期曲線請參閱英文版之 Figure4。
 輸入/輸出配置
輸入單元 輸出單元 I/O 配置
機種
點數 形式 點數 形式
32TP1R 16TP1R
TP04P-32TP1R 16 16
TP04P-16TP1R 8
直流
(Sink or Source)
8
繼電器
Y10
Y11
Y12
Y13
Y14
Y15
C1
S/S0
X0
X1
X2
X5
X6
X7
X4
X3
Y16
Y17
S/S1
X10
X11
X12
X15
X16
X17
X14
X13
Y0
Y1
Y2
Y3
Y4
Y5
C0
Y6
Y7
S/S0
X0
X1
X2
X5
X6
X7
X4
X3
Y0
Y1
Y2
Y3
Y4
Y5
C0
Y6
Y7
 安裝方式
TP04P 安裝於控制盤時，請直接將 TP 由盤面的正面直接放入即可（嵌入式）。若要固定更牢固，
可使用原廠包裝中所附的固定架含螺絲，直接嵌入後蓋四端凹槽處固定，並將螺絲平均鎖緊即可
（
固定螺絲時請以扭力：4.75（kg-cm）鎖緊，請勿超過此範圍以免破壞面板；如未正確使用
固定架，台達不保證防水等級。），詳細圖面請參閱英文版 Figure5 與 Figure6。該安裝的配電盤
外殼必須符合防水防塵或符合相等規格（IP66／NEMA4）的測試條件。
請勿將 TP04P 裝置於以下環境中：
h 落塵大、油煙、金屬性粉塵、腐蝕性或可燃性氣體
h 高溫、結露
h 直接震動、衝擊
 配線端子
1. 輸出/入配線端請使用 22-16AWG (1.5mm) 單蕊祼線或
多蕊線端子規格如右圖所示。PLC 端子螺絲扭力為 1.90 kg-cm
(1.65 in-lbs)。只能使用 60/75°C 的銅導線。
22-16AWG
< 1.5mm
