- 14 -
……………………………………………………………… 简体中文 …………………………………………………………………………
感谢您采用台达文本显示器系列产品。TP04P 结合 PLC 与文本显示器一体，为 16~32 点
PLC 主机，具有丰富的指令集及 8k steps 的程序内存。TP04P 分别支持 PLC 与 TP 编辑
软件，可共享同一个下载埠；TP 软件规划部份提供多种对象图形供使用者选用。使用者
可另购程序扩充卡，快速移植程序，节省程序下载时间。请搭配台达 DVPPS01 及
DVPPS02(电源模块)一起使用。
a 请在使用之前，详细阅读本使用说明书。本安装说明书提供给使用者电气规格、功能
规格、安装配线之相关注意事项。其它详细之程序设计及指令说明请见
DVP-ES2/EX2/SS2/SA2/SX2/SE 操作手册【程序篇】，选购之周边装置详细说明请见
该产品随机安装说明书。
a 请在使用之前，详细阅读本使用说明书。于实施配线前，请务必关闭电源。请勿在上
电时触摸任何端子。输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电
时触摸任何端子。
a 交流输入电源不可连接于输入⁄出信号端，否则可能造成严重损坏，请在上电之前再次
确认电源配线。
a 本体上之接地端子
务必正确的接地，可提高产品抗噪声能力。
a 本机显示操作面板防水，但对油污或具腐蚀性之液体不具防护作用，避免以尖锐之物
品刮伤面板使用时请注意。
a 利用原厂包装附件之固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。

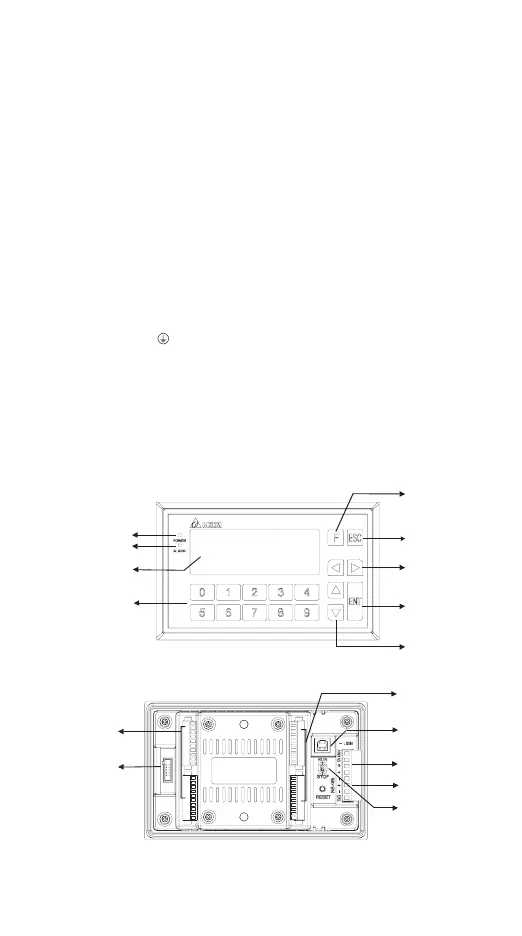

产品外观尺寸与部位介绍
y 正面图
ϯ፶
ᛋϯϯ፶
顯示區
數字功能鍵
退出 取消鍵/
上下鍵/
輸入鍵
左右鍵/
使用者定義
y 背面图
USBԔ
˭ྶૂ˯
ۡ߹ֻᑕ
RS485఼
Run/Stopฟᙯ
ᏮˢᏮᕇ
ొბγ
ԔኑᄦΙ
ࢬ
ᏮˢᏮᕇ
ొბγ
y 正面图及右侧图（单位：毫米，[ ]：英吋）
详细尺寸图请参阅英文版之Figure1。
