Delta TP04P Series

- 17 -

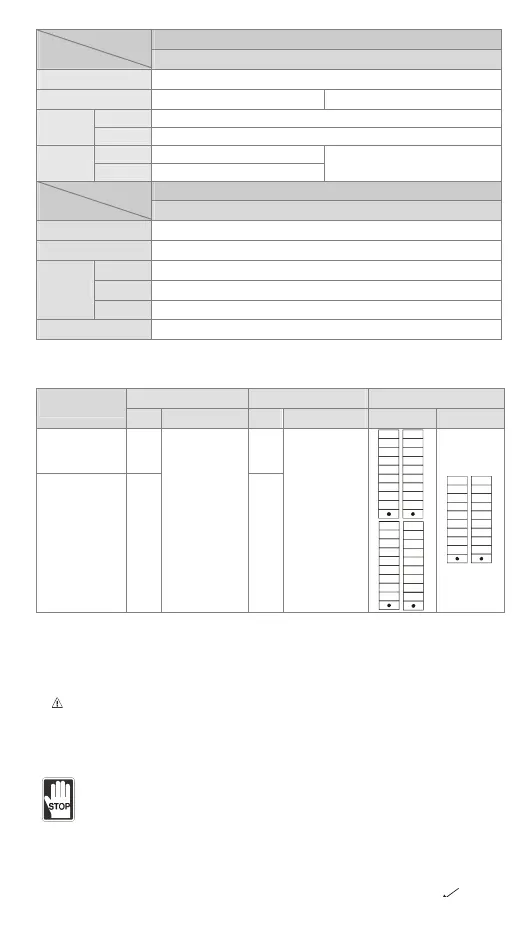

输入点电气规格 机种
项目
24VDC (-15% ~ 20%) 单端共点输入
输入点阻抗
4.7k Ohm
最大输入频率
10KHz 60Hz
OffOn > 16.5 VDC
动作位准
OnOff < 8 VDC
OffOn <20us
反应时间
OnOff <50us
10ms
输出点电气规格 机种
项目
继电器
电流规格 2A/1 点(5A/COM)
电压规格
250VAC, < 30VDC
电阻性 1.5A /1 点 (5A/COM)
电感性
#1
电流规格
灯泡
20WDC/100WAC
反应时间 约 10ms
#1：生命周期曲线请参阅英文版之 Figure4。
 输入/输出配置
输入单元 输出单元 I/O 配置
机种
点数 形式 点数 形式
32TP1R 16TP1R
TP04P-32TP1R 16 16
TP04P-16TP1R 8
直流
(Sink or Source)
8
继电器
Y10
Y11
Y12
Y13
Y14
Y15
C1
S/S0
X0
X1
X2
X5
X6
X7
X4
X3
Y16
Y17
S/S1
X10
X11
X12
X15
X16
X17
X14
X13
Y0
Y1
Y2
Y3
Y4
Y5
C0
Y6
Y7
S/S0
X0
X1
X2
X5
X6
X7
X4
X3
Y0
Y1
Y2
Y3
Y4
Y5
C0
Y6
Y7
 安装方式
TP04P 安装于控制盘时，请直接将 TP 由盘面的正面直接放入即可（嵌入式）。若要固定更牢固，
可使用原厂包装中所附的固定架含螺丝，直接嵌入后盖四端凹槽处固定，并将螺丝平均锁紧即可
（
固定螺丝时请以扭力：4.75（kg-cm）锁紧，请勿超过此范围以免破坏面板；如未正确使用
固定架，台达不保证防水等级。），详细图面请参阅英文版 Figure5 与 Figure6。该安装的配电盘
外壳必须符合防水防尘或符合相等规格（IP66／NEMA4）的测试条件。
请勿将 TP04P 装置于以下环境中：
h 落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体
h 高温、结露
h 直接震动、冲击
 配线端子
1. 输出/入配线端请使用 22-16AWG (1.5mm) 单蕊祼线或
22-16AWG
