AVR-2808CI / AVR-988

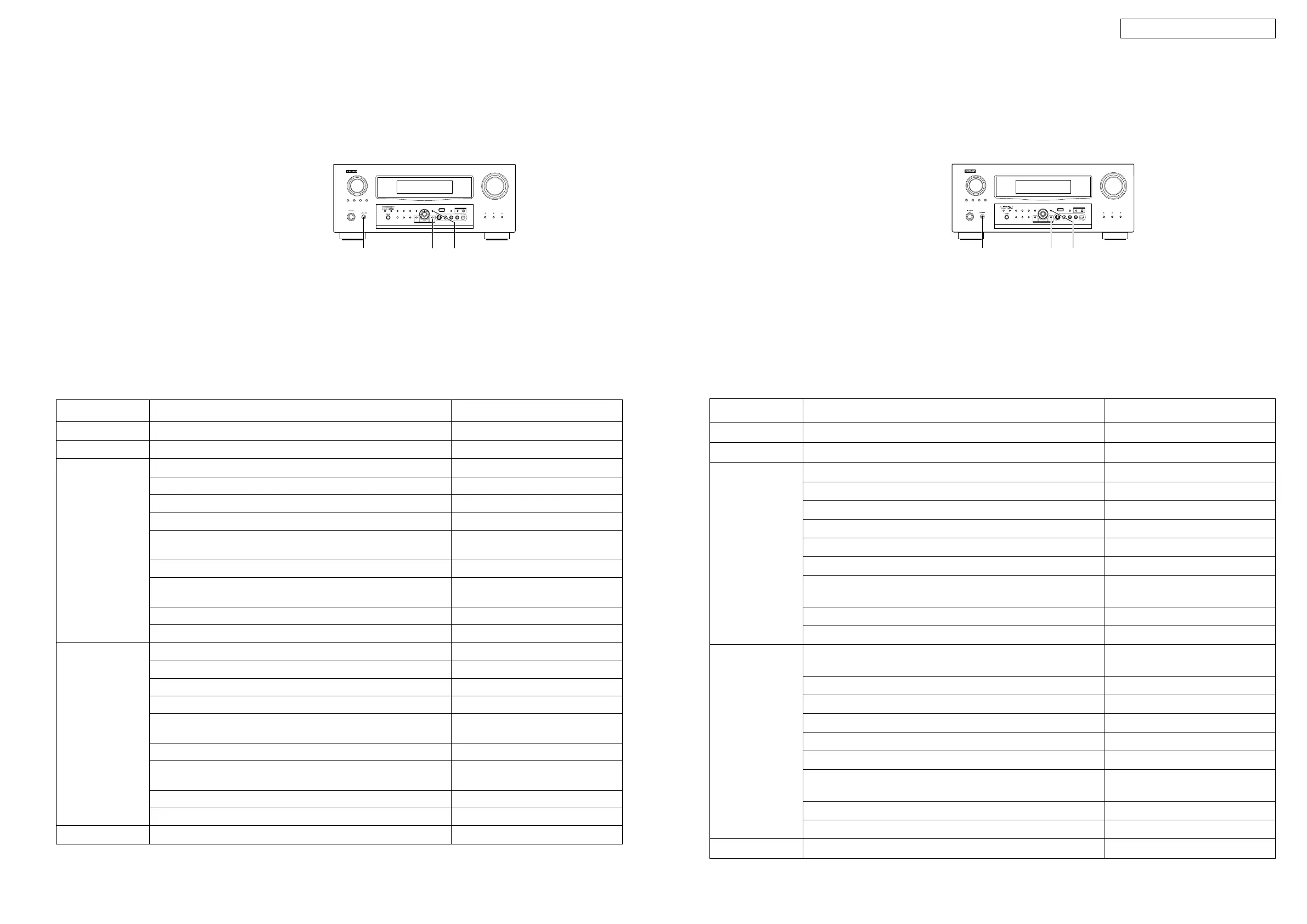

CHECK WITH TEST MODE
µcom/DSP Error Display Mode
1. Operation Spec
µcom version display mode:
When the following conditions are satisfied at its starting state, error information is displayed before version information.
Starting method (same as µcom version display):
While pressing 2 buttons, "STATUS" and "RETURN", turn on on/off button.
Then, press "STATUS" button to display the following information on the FL Display.
2. Display Order
Error information →Destination information →Main-µcom version information → Sub-µcom version information
→ DSP version information
3. Display
Any one of the following list is displayed, in the priority of ①②③④⑤ .
Condition State Display
① Sub-µcom NG
No response from Sub-µcom
" □ ＳＵＢ □□ ＥＲＲＯＲ □０１□ "
② DIR NG
No response from DIR
" □ ＤＩＲ □□ ＥＲＲＯＲ □０１□ "
③ DSP1 NG
When DSP boot, executing DSP reset makes no change to BUSY port "L".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０１□ "
No change to BUSY port "L" before issuing DSP command.
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０２□ "
When DSP data read, executing WRITE="L" makes no change to ACK="H".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０３□ "
When DSP data read, executing REQ="L" makes no change to ACK="L".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０４□ "
When DSP data write, executing WRITE="H" makes no change to
ACK="H".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０５□ "
When DSP data write, executing REQ="L" makes no change to ACK="L".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０６□ "
When DSP special code boot, executing DSP reset makes no change to
BUSY port "L".
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１１□ "
No change to BUSY port "L" before issuing DSP special read command.
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１２□ "
No change to BUSY port "L" before DSP version read.
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１３□ "
④ DSP2 NG
When DSP boot, executing DSP reset makes no change to BUSY port "L".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０１□ "
No change to BUSY port "L" before issuing DSP command.
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０２□ "
When DSP data read, executing WRITE="L" makes no change to ACK="H".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０３□ "
When DSP data read, executing REQ="L" makes no change to ACK="L".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０４□ "
When DSP data write, executing WRITE="H" makes no change to
ACK="H".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０５□ "
When DSP data write, executing REQ="L" makes no change to ACK="L".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０６□ "
When DSP special code boot, executing DSP reset makes no change to
BUSY port "L".
" □ ＤＳＰ2 □ ＥＲＲＯＲ □１１□ "
No change to BUSY port "L" before issuing DSP special read command.
" □ ＤＳＰ2 □ ＥＲＲＯＲ □１２□ "
No change to BUSY port "L" before DSP version read.
" □ ＤＳＰ2 □ ＥＲＲＯＲ □１３□ "
⑤ Both SUB/DSP OK
(No error display, version display only)
テストモードによるチェック方法
マイコン・DSP エラー表示モード
1. 動作仕様
マイコンバージョン表示モード :
起動状態にて下記の条件に該当した場合は、バージョン情報表示の前にエラー情報を表示します。
起動方法 ( マイコンバージョン表示と同様 ):
"STATUS","RETURN" の 2 つのボタンを押した状態で、on/off ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと下表の内容が FLDisplay に表示されます。
2. 表示順序
エラー情報→仕向地表示→メインマイコンバージョン情報→サブマイコンバージョン情報→DSP バージョン情報
3. 表示条件
下表のいずれかを表示します。表示の優先順は、①②③④⑤。
条件 状態 表示内容
① SUB マイコンが NG SUB マイコンからの応答がない
"□ＳＵＢ□ □ ＥＲＲＯＲ □０１□ "
② DIR が NG DIR からの応答がない
"□ＤＩＲ□ □ ＥＲＲＯＲ □０１□ "
③DSP 1がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１３□ "
④DSP 2 が NG DSP コードブート時、DSP リセットを実行しても BUSY ポートが
"L" にならない
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない
" □ ＤＳＰ2 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１３□ "
⑤SUB/DSP共にOK
( 表示せずにバージョン表示を行う )
on/off button
RETURN STATUS
on/off button
RETURN STATUS
