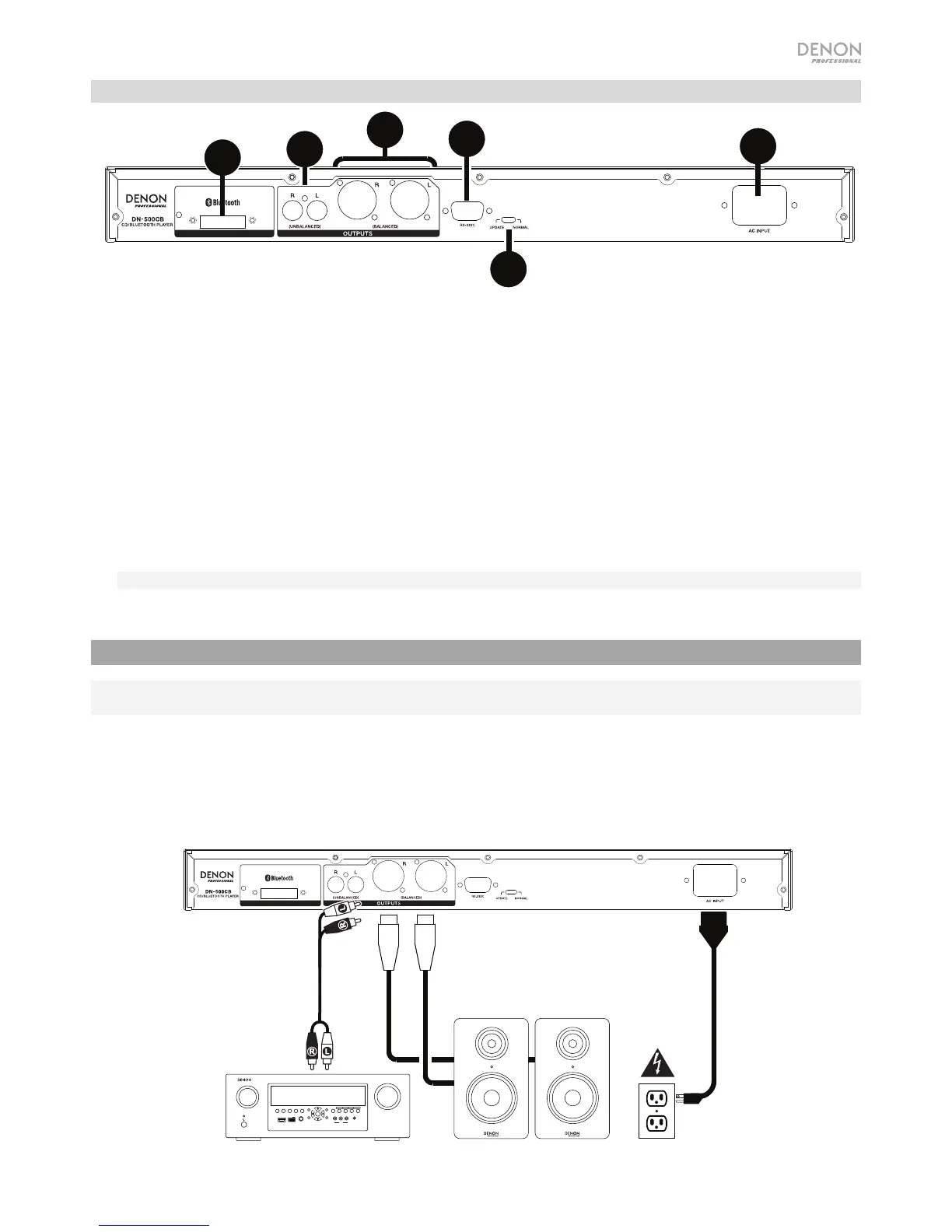

Pannello posteriore
1. Uscite (RCA non bilanciate): queste uscite inviano i segnali audio da un dispositivo CD, USB, (memoria di
massa) e da un dispositivo collegato all’ingresso Aux. Servirsi di cavi RCA per collegare queste uscite ad
altoparlanti esterni, impianto audio, ecc. Si veda Installazione per maggiori informazioni.
2. Uscite (XLR bilanciate): queste uscite inviano i segnali audio da un dispositivo CD, USB (memoria di massa) e
da un dispositivo collegato all’ingresso Aux. Servirsi di cavi XLR per collegare queste uscite ad altoparlanti
esterni, impianto audio, ecc. Si veda Installazione per maggiori informazioni.
3. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di
alimentazione. Si veda Installazione per maggiori informazioni.
4. Ricevitore Bluetooth: si tratta dell'antenna incorporata utilizzata per ricevere un segnale da un dispositivo
Bluetooth.
5. Ingresso remoto: questo ingresso consente di collegare un dispositivo host (solitamente un computer) al DN-
500CB. Si può utilizzare tale dispositivo per controllare il DN-500CB inviandogli comandi (servendosi di una
comunicazione seriale RS-232C).
Nota bene: recarsi su denonpro.com per accedere alla guida del protocollo seriale per maggiori informazioni.
6. Interruttore Operation: per una riproduzione standard, lasciare questo interruttore su “Normal”. Se si aggiorna
l'apparecchio, impostare l'interruttore su “Update”.
Installazione
Importante: collegare tutti i cavi in maniera sicura e adeguata (con cavi stereo: sinistro con sinistro, destro con
destro) e non unirli in un fascio unico con il cavo di alimentazione.
1. Servirsi di cavi XLR o di un cavo stereo RCA per collegare le uscite (bilanciate o non bilanciate) agli ingressi
analogici del ricevitore esterno, amp, casse, ecc.
2. Dopo aver effettuato tutti i collegamenti, servirsi del cavo di alimentazione in dotazione per collegare l’ingresso
AC in una presa di corrente.
Esempio:
Ricevitore, amp, ecc.
Alimentazione
Monitor
BLUETOOTH RECEIVER
1
2
3
5
6
4
