BLUETOOTH RECEIVER
ZONE 2
SOURCE
ZONE 3 ZONE 3
SOURCE STATUS DIMMER
VIDEO
AUX 1
SETUP MIC
INTEGRATED NETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L - AUDIO - R
1 CBL/SAT 3 GAME 4 NETWORK
QUICK SELECT
2 Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE 2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX 1
HDMI 7 5V/1A
ON/OFF
OPTION

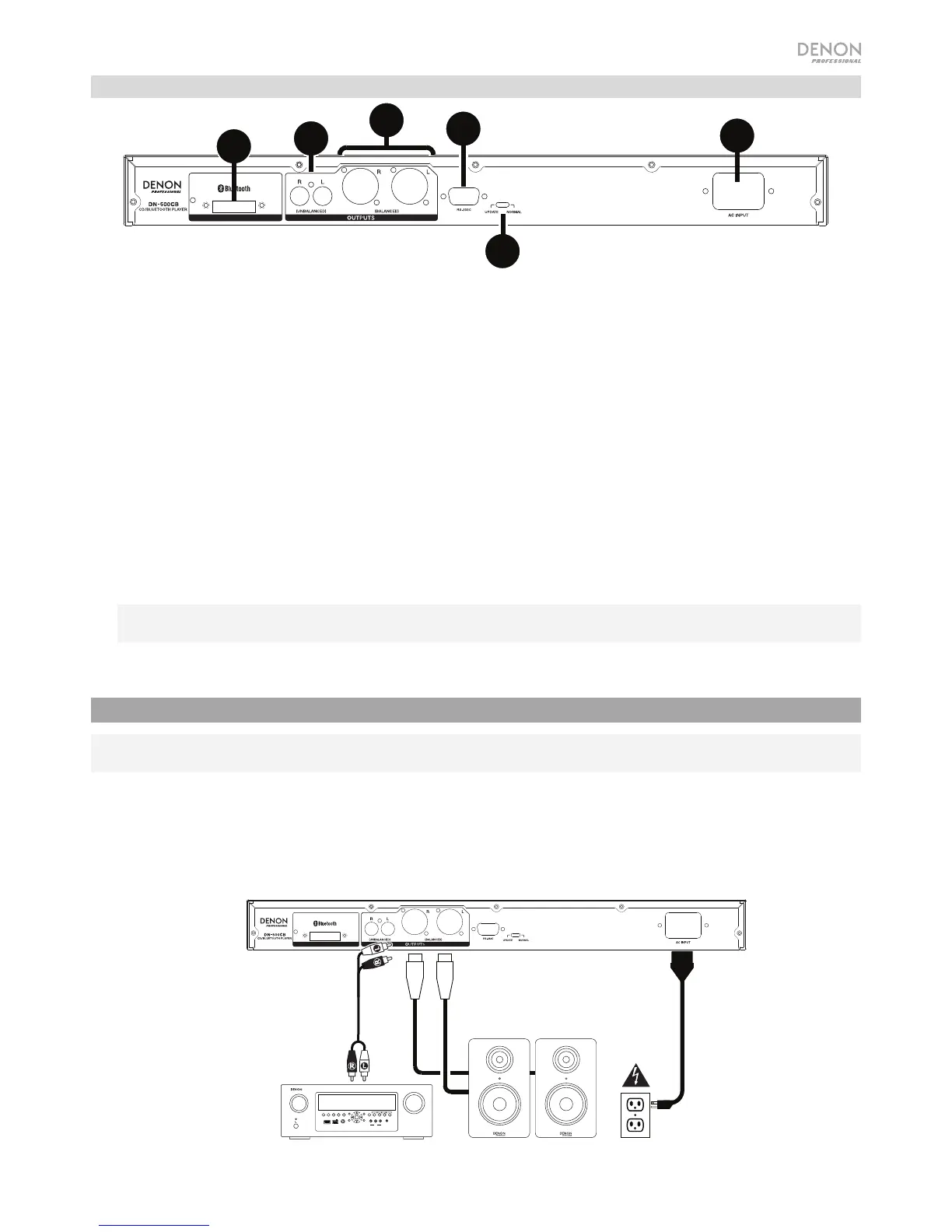

Rückseite
1. Ausgänge (unsymmetrisch RCA): Diese Ausgänge senden die Audiosignale von einer CD, einem USB-
Gerät (Massenspeicher-Klasse) und einem Gerät, das mit dem Aux In verbunden ist. Verwenden Sie Cinch-
Kabel, um externe Lautsprecher, Soundsysteme etc. mit diesen Ausgängen zu verbinden. Siehe Setup für
weitere Informationen.
2. Ausgänge (symmetrisch XLR): Diese Ausgänge senden die Audiosignale von einer CD, einem USB-Gerät
(Massenspeicher-Klasse) und einem Gerät, das mit dem Aux In verbunden ist. Verwenden Sie XLR-Kabel,
um externe Lautsprecher, Soundsysteme etc. mit diesen Ausgängen zu verbinden. Siehe Setup für weitere
Informationen.
3. AC In: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu
verbinden. Siehe Setup für weitere Informationen.
4. Bluetooth-Empfänger: Dies ist die eingebaute Antenne, um ein Signal von einem Bluetooth-Gerät zu
empfangen.
5. Datenferneingabe: Über diesen Eingang können Sie ein Host-Gerät (in der Regel ein Computer) mit
dem DN-500CB verbinden. Sie können das Host-Gerät verwenden, um Steuerbefehle an das DN-
500CB zu senden (via RS-232C serielle Schnittstelle).
Hinweis: Besuchen Sie denonpro.com, um auf das serielle Protokollhandbuch für weitere
Informationen zuzugreifen.
6. Betriebsschalter: Für die Standardwiedergabe, lassen Sie diesen Schalter in der Position "Normal".
Wenn Sie das Gerät aktualisieren, setzen Sie diesen Schalter auf die Position "Aktualisieren".
Setup
Wichtig: Schließen Sie alle Kabel sicher und ordnungsgemäß an (Stereo-Kabel: links mit links, rechts mit
rechts) und bündeln Sie sie nicht mit dem Netzkabel.
1. Verwenden Sie XLR-Kabel oder ein Stereo-Cinch-Kabel, um die Ausgänge (symmetrisch oder
unsymmetrisch) mit den analogen Eingängen Ihres externen Empfängers, Verstärkers usw. zu verbinden.
2. Nachdem alle Verbindungen hergestellt wurden, verbinden Sie die AC In-Buchse über das
mitgelieferte Netzkabel mit einer Steckdose.
Beispiel:
Empfänger, Verstärker usw.
Strom
Aktivmonitore
BLUETOOTH RECEIVER
1
2
3
5
6
4
