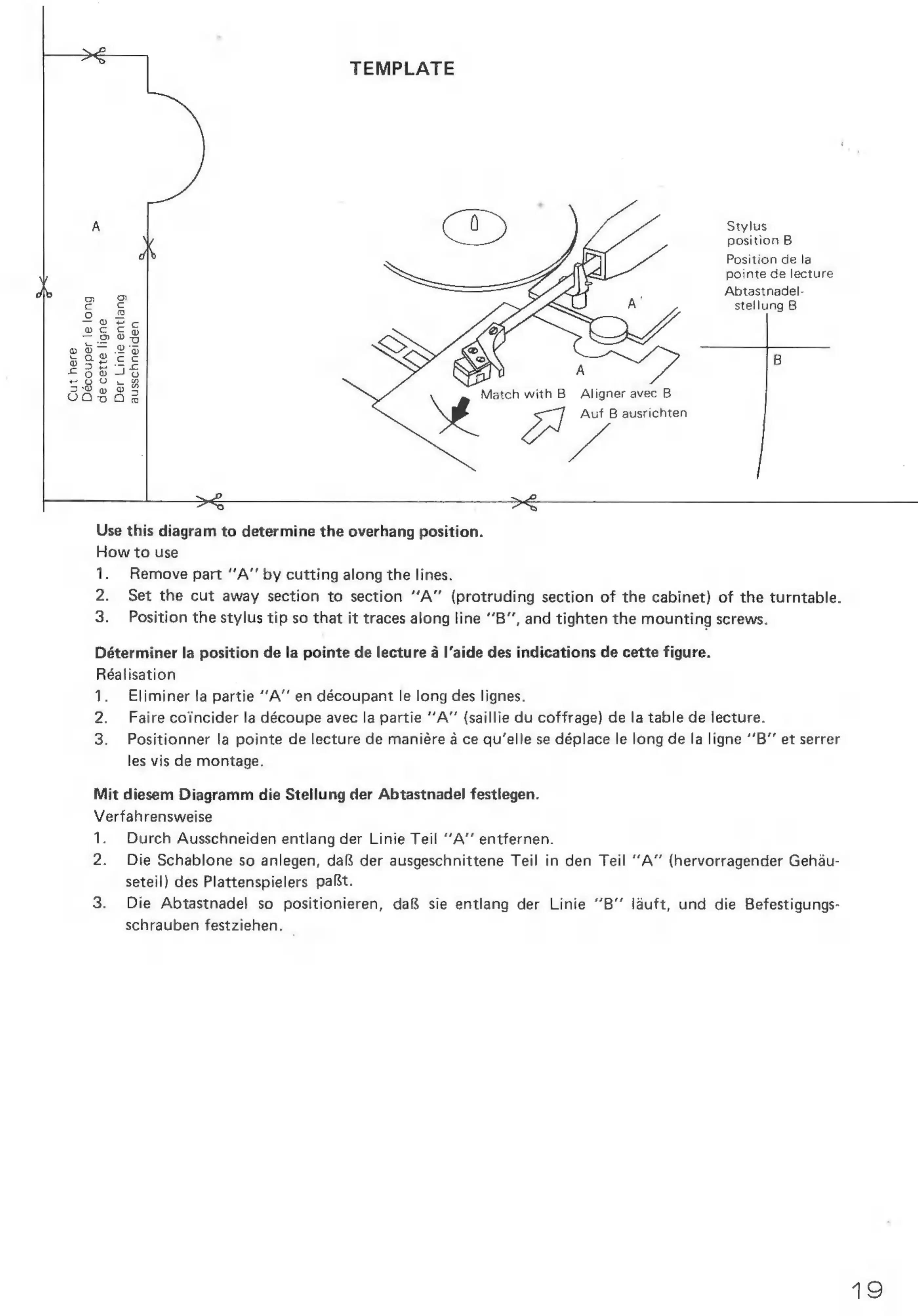

TEMPLATE
Stylus
*
position
B
Position
de
la
pointe
de
lecture
je)
Abtastnadel-
5
stellung
B
=
oc
558
202
2cE
5
28
283
Match
with
B
Aligner
avec
B
I
Auf
B
ausrichten
>S
>S
Use
this
diagram
to
determine
the
overhang
position.
How
to
use
1.
Remove
part
“A’’
by
cutting
along
the
lines.
2.
Set
the
cut
away
section
to
section
’’A”
(protruding
section
of
the
cabinet)
of
the
turntable.
3.
Position
the
stylus
tip
so
that
it
traces
along
line
‘‘B’,
and
tighten
the
mounting
screws.
Determiner
la
position
de
la
pointe
de
lecture
ä
l’aide
des
indications
de
cette
figure.
Realisation
1.
Eliminer
la
partie
‘A’
en
decoupant
le
long
des
lignes.
2.
Faire
coincider
la
decoupe
avec
la
partie
''A’
(saillie
du
coffrage)
de
la
table
de
lecture.
3.
Positionner
la
pointe
de
lecture
de
maniere
ä
ce
qu’elle
se
deplace
le
long
de
la
ligne
“B’’
et
serrer
les
vis
de
montage.
Mit
diesem
Diagramm
die
Stellung
der
Abtastnadel
festlegen.
Verfahrensweise
1.
Durch
Ausschneiden
entlang
der
Linie
Teil
*A’’
entfernen.
2.
Die
Schablone
so
anlegen,
daß
der
ausgeschnittene
Teil
in
den
Teil
A’
(hervorragender
Gehäu-
seteil)
des
Plattenspielers
paßt.
3.
Die
Abtastnadel
so
positionieren,
daß
sie
entlang
der
Linie
‘B’
läuft,
und
die
Befestigungs-
schrauben
festziehen.
