Denon S-102 - S-VIDEO Out Signal Adjustment; Component Out Signal Adjustment

40
S-102
3. PROCEDURE

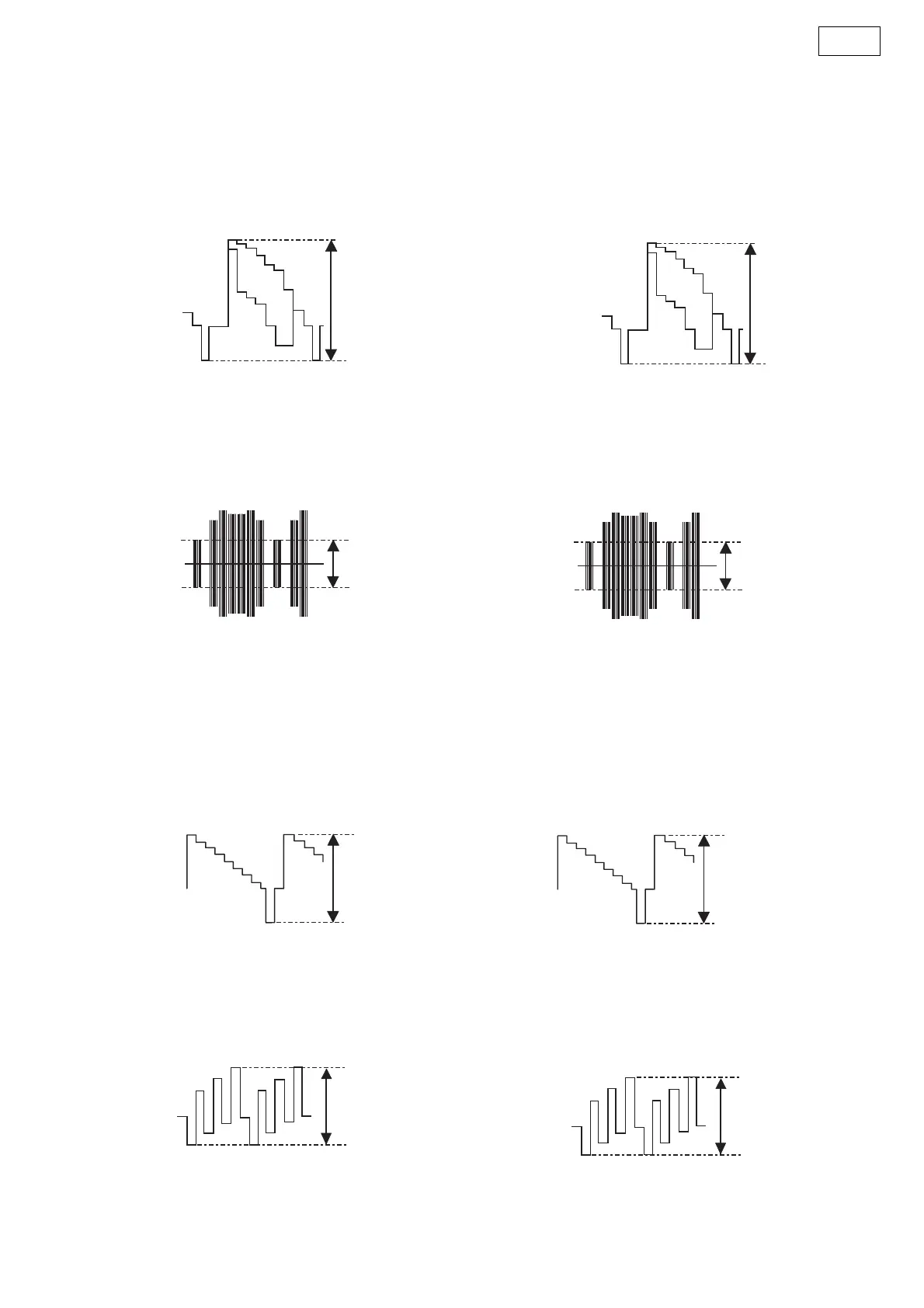

(1) Adjust the signal of S-VIDEO out by the wave of oscillo-
scope.
(a) Target, Y-signal
Point : VR801
Adjustment Value : 1000 ± 20mV
Waveform
(b) Target, C-signal
Point : VR802
Check Value : 286 ± 10mV
Waveform
(2) Adjust the signal of COMPONENT OUT (PROGRES-
SIVE) by the wave of oscilloscope.
(a) Target, Y-signal
Point : VR803
Adjustment Value : 1000 ± 20mV
Waveform
(b) Target, P
B-signal
Point : VR804
Check Value : 700 ± 10mV
Waveform
Y-signal of S-VIDEO out
Y
C-signal of S-VIDEO out
C
Y-signal
Y
PB-signal
P
B
3. 手順
(1) セットの S2VIDEOOUT の信号レベルをオシロスコープ
上の波高値で調整する。
(a) Y 信号レベル
調整個所 ：VR801
調整値 ：1000 ± 20mV
波形
(b) C 信号レベル
調整個所 ：VR802
確認 ：286 ± 10ｍV
波形
(2) COMPONENTOUT(PROGRESSIVE)の信号レベルをオシ
ロスコープ上の波高値で調整する。
(a) Y 信号レベル
調整個所 ：VR803
調整値 ：1000 ± 20ｍV
波形
(b) P
B 信号レベル
調整個所 ：VR804
確認 ：700 ± 10ｍV
波形
S2 VIDEO OUT の Y 信号レベル
Y
C
S2 VIDEO OUT の C 信号レベル
Y
プログレッシブの Y 信号レベル
PB
PB 信号レベル
