Denon S-52 - Traverse Unit Disassembly

29
S-52/S-52DAB/S-32
2. トラバースユニットのはずしかた
(1) 半田付けショートをおこないます。
(2) ねじC4 本をはずします。
(3) ピックアップから FFCをはずします。
(4) TraverseAssyを持ち上げて、FFCをはずします。

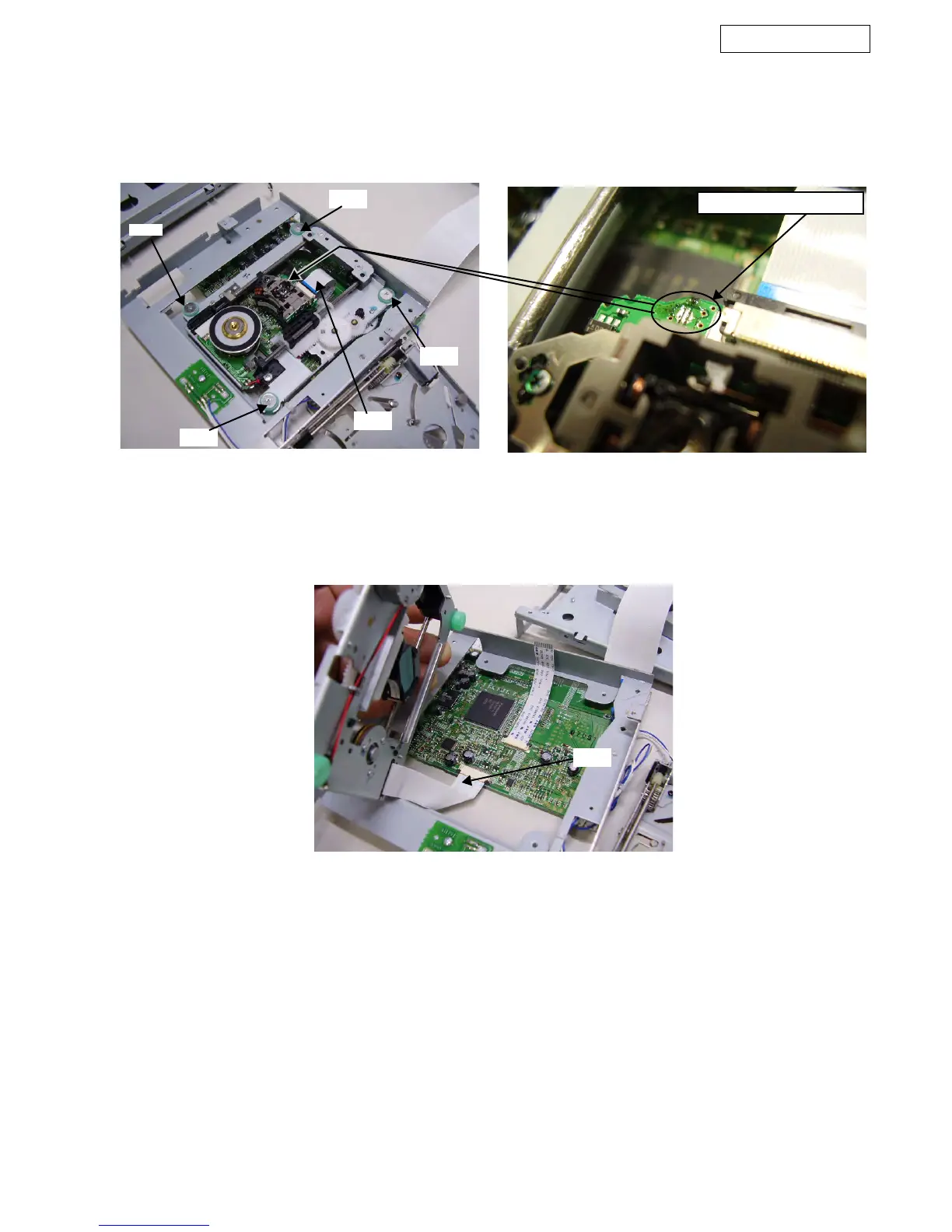

2. Traverse Unit disassembly
(1) Solder the short-circuit.
(2) Remove 4 screws C.
(3) Disconnect FFC from the Pick Up.
(4) Lift the Traverse Assy and disconnect FFC.
C
C
C
C
FFC
Solder to short-circuit
FFC
