6
S-52/S-52DAB/S-32
4. FERRITECLAMP102010N部
⑦ FERRITECLAMP を開いた状態でパワートランスの一次側
コードを一回巻き付けてロックし、EMIFILTERCUSHIONを
外周に貼る。
⑧ FERRITECLAMP を TRANSSHIELD にクランプバンドで固定
する。
5. POWERUNIT&POWERAMPUNIT 部
⑨ CY0626PPH-PHSHIELDCORD と CX0323PZH-SAN
CON.CORDと CY0616PPH-PHCON.CORD と CX0211P
SANEHCON.CORD と CX063パワートランス２次側コード
をスタイルピンで固定する。
⑩ CY0414PPH-PHCON.CORD をスタイルピンで固定する。

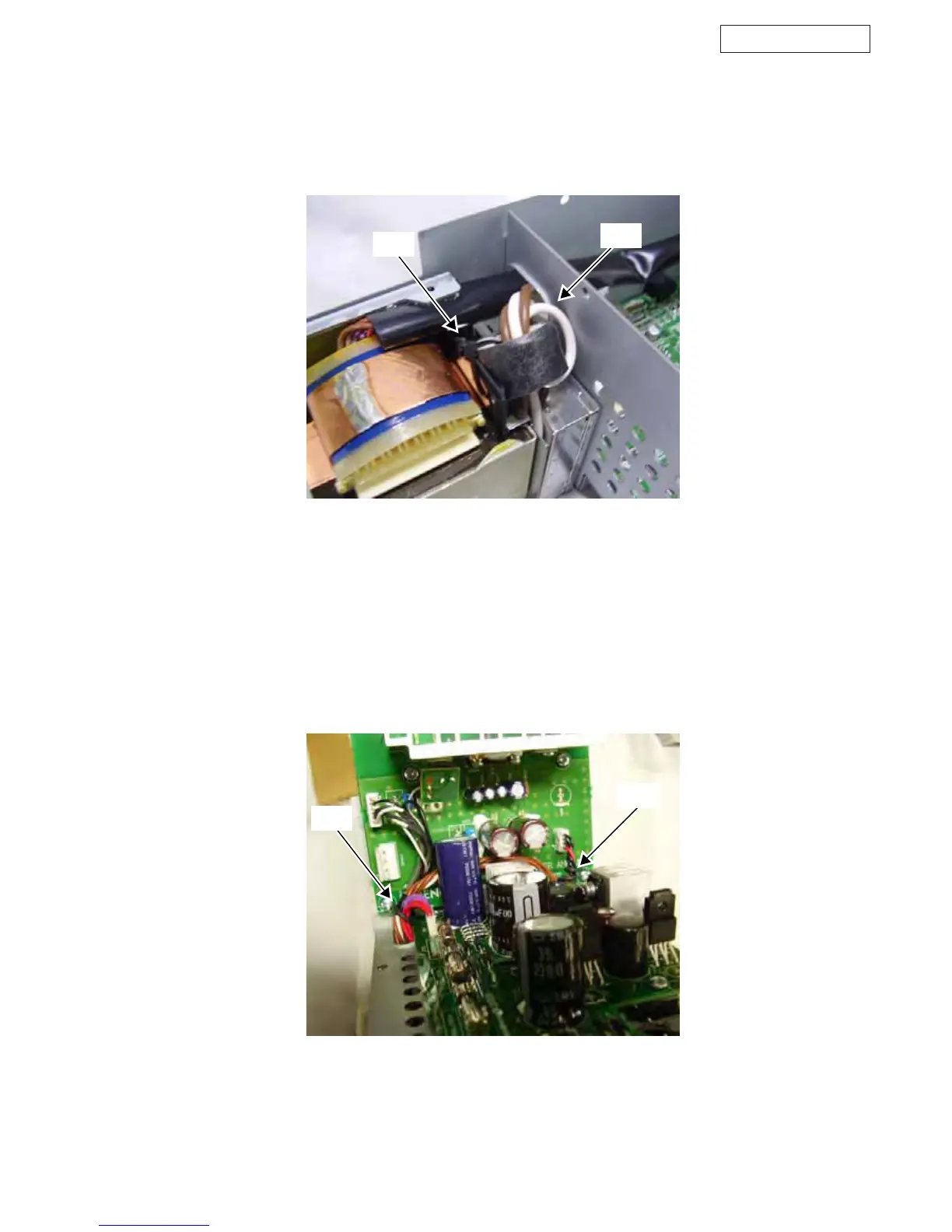

4. FERRITE CLAMP102010N
⑦ Coil and lock the primary side code of the power transformer
with FERRITE CLAMP opened, then paste the EMIFILTER
CUSHION to outer.
⑧ Fasten the FERRITE CLAMP to the EMIFILTER CUSHION
with a clamp band .
5. POWER UNIT & POWER AMP UNIT
⑨ Fasten the CY062 6P PH-PH SHIELD CORD and CX032 3P
ZH-SAN CON.CORD and CY061 6P PH-PH CON.CORD
and CX021 1P SAN EH CON.CORD and CX063 secondary
side code of Power trans with a style pin.
⑩ Fasten the CY041 4P PH-PH CON. CORD with a style pin.
⑦
⑧
⑩
⑨
