41
DEUTSCH

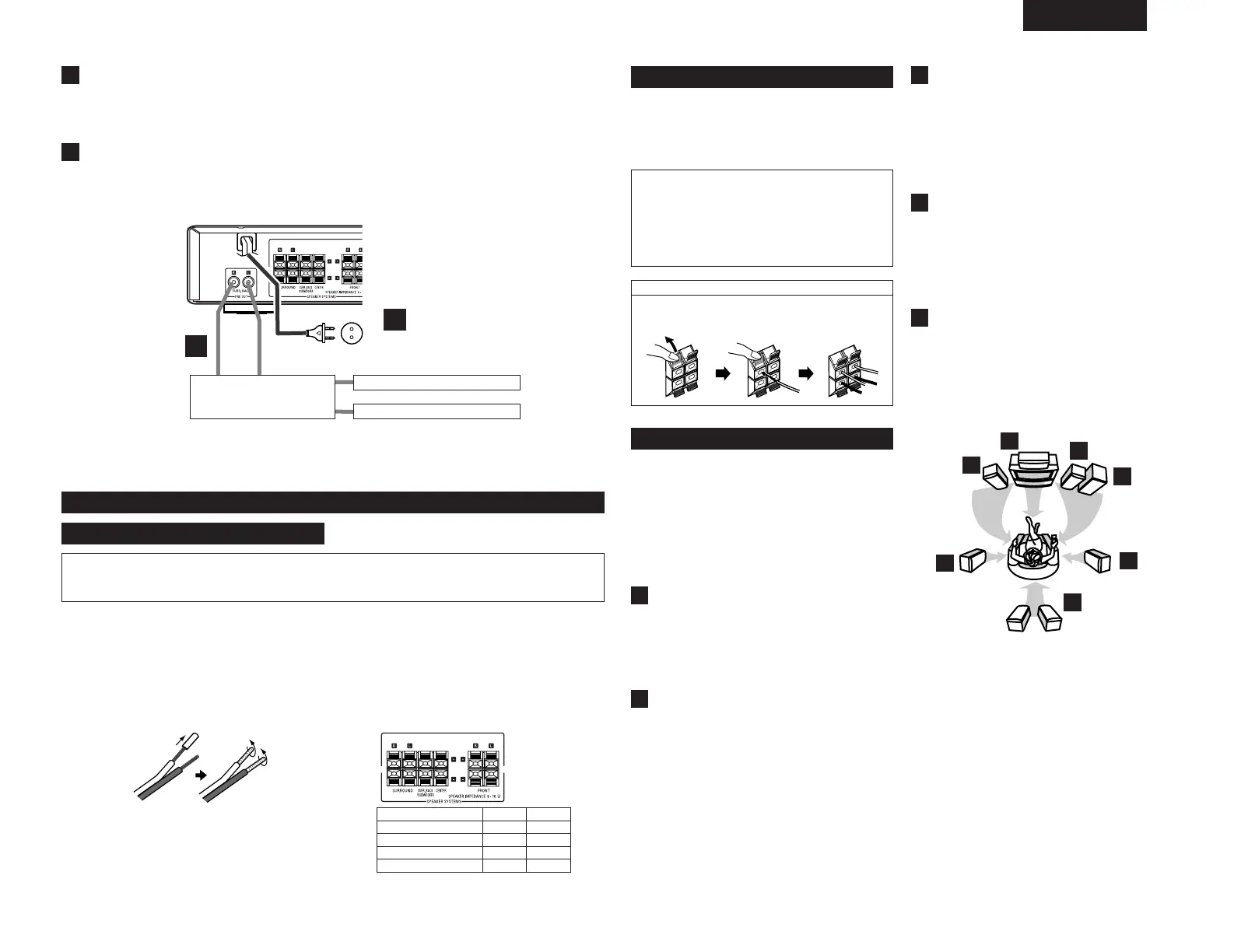

• Die roten Anschlüsse des ADV-500SD sind die “+” (positiven)-Anschlüsse, und die schwarzen Anschlüsse
sind die “–” (negativen)-Anschlüsse.
• Die “+”-Seite des Lautsprecherkabels ist markiert, damit sie von der “–”-Seite des Kabels unterschieden
werden kann. Schließen Sie diese markierte Seite an den roten “+”-Anschluss und die nicht markierte Seite
an den schwarzen Anschluss an.
• Bereiten Sie die Lautsprecherkabel für den Anschluss vor, indem etwa 10 mm oder weniger (nicht mehr, da
sonst ein Kurzschluss die Folge sein könnte) der äußeren Isolierung abisoliert wird.
Verdrillen Sie die Drähte zusammen, so dass sie nicht auseinander gebogen sind.
SPEAKERS
FRONT (L/R)
CENTER
REAR (SURROUND)(L/R)
SURR.BACK SUBWOOFER
ACHTUNG:
Schalten Sie vor dem Anschluss der Lautsprecher unbedingt die Stromversorgung aus; so vermeiden Sie,
dass die Lautsprecher aufgrund eines plötzlich auftretenden Großsignals beschädigt werden.
(2) Anschluss an die Lautsprecher (SYS-500SD)
Lautsprecheranschlüsse
ACHTUNG:
Die Metallbereiche der zwei separaten Drähte
dürfen sich nicht berühren, anderenfalls kann es
zu einem Kurzschluss kommen.
Kurzgeschlossene Drähte bedeuten Brandgefahr
oder können ein Versagen Ihrer Anlage
hervorrufen.
Betätigen Sie den Hebel, stecken Sie das abisolierte
und verdrille Ende (ca. 3/8”) des Kabels ein, und
lassen Sie den Hebel danach los:
Überprüfen Sie, ob es sicher befestigt ist, indem Sie
leicht am Kabel ziehen.
Anschlussverfahren
Anschluss der Lautsprecheranschlüsse
1. Betätigen Sie
den Hebel.
2. Setzen Sie das
Kabel ein.
3.
Bringen Sie den Hebel
zurück in dessen
Ausgangsposition.
Aufstellung der Lautsprecher
Die Aufstellung der Lautsprecher ist je nach Größe
und Akustik des Hörraumes unterschiedlich. Lassen
Sie sich eine Programmquelle wiedergeben und
probieren Sie verschiedene Lautsprecherpositionen
aus, um zu bestimmen, welche Anordnung den
besten Surroundeffekt liefert.
Stellen Sie die Lautsprecher, die an “L”
angeschlossen sind, links von sich auf, und die an
“R” angeschlossenen rechts von sich.
A
Frontlautsprecher (SC-A500SD)
Platzieren Sie die Frontlautsprecher vor der
Hörposition, und links und rechts von einem TV-
Gerät.
Für sämtliche Surround-Modi sind Frontlautsprecher
erforderlich.
A
A
B
Center-Lautsprecher (SC-C500SD)
Platzieren Sie einen Center-Lautsprecher zwischen
den Frontlautsprechern, oberhalb oder unterhalb des
TV-Gerätes. Dieser Lautsprecher stabilisiert das
Klangbild.
B
C
Surround-Lautsprecher (SC-A500SD)
Installieren Sie diese Lautsprecher oberhalb der
Ohren des Zuhörers, links und rechts.
Installieren Sie die Surround-Lautsprecher nicht zu
weit hinter der Hörposition. Dies kann wirksam sein,
wenn die hinteren Lautsprecher zur Wand oder
Decke gerichtet sind, um den Sound weiter zu
zerstreuen.
C
C
D
Passiv-Subwoofer (DSW-500SD)
Reproduziert kraftvolle und tiefe Bass-Töne.
Subwoofer sind am effektivsten, wenn sie auf oder
in der Nähe des Fußbodens und in einer Ecke des
Raumes aufgestellt werden. Lesen Sie hinsichtlich
der Aufstellungsvorschläge die im Lieferumfang
Ihres Subwoofers enthaltene Anleitung.
D
E
Hintere Surround-Lautsprecher (SURR. BACK SP.)
Wenn Sie hintere Surround-Lautsprecher
hinzufügen, können Sie 6.1-Kanal-Surroundsound
oder 7.1-Kanal-Surroundsound genießen. (z. B.:
DOLBY DIGITAL EX, DOLBY PRO LOGIC
IIx, DTS
ES, DTS NEO 6 usw.)
Platzieren Sie den Lautsprecher hinter der
Hörposition.
E
(1 oder 2 Lautsprecher)
G
SURR. BACK PRE OUT-Buchse
Verwenden Sie die SURR. BACK PRE OUT-Buchse, um einen zusätzlichen LEISTUNGSVERSTÄRKER und
zwei Lautsprechersysteme anzuschließen.
Jetzt können Sie das 7.1-Kanal-Surroundsystem genießen.
ADV-500SD
LEISTUNGSVERSTÄRKER
(für SURR. BACK-Kanal)
• Schließen Sie den Leistungsverstärker für das
Center- und SURR. BACK-Lautsprechersystem an.
IN
SURR. BACK (L)-Lautsprecher
SURR. BACK (R)-Lautsprecher
IN
H
Wechselstrom-Netzkabel
Wenn sämtliche Anschlüsse durchgeführt worden sind, stecken Sie das Netzkabel in eine Netzsteckdose ein.
G
Zu Wechselstrom-Steckdose
H
SCHWARZ
–
SCHWARZ
SCHWARZ
SCHWARZ
ROT
+
ROT
ROT
ROT
