3
Lecture Dépistage des pannes Spéci cations
FRANCAIS
ConnexionsIntroduction
Nomenclature et fonctions

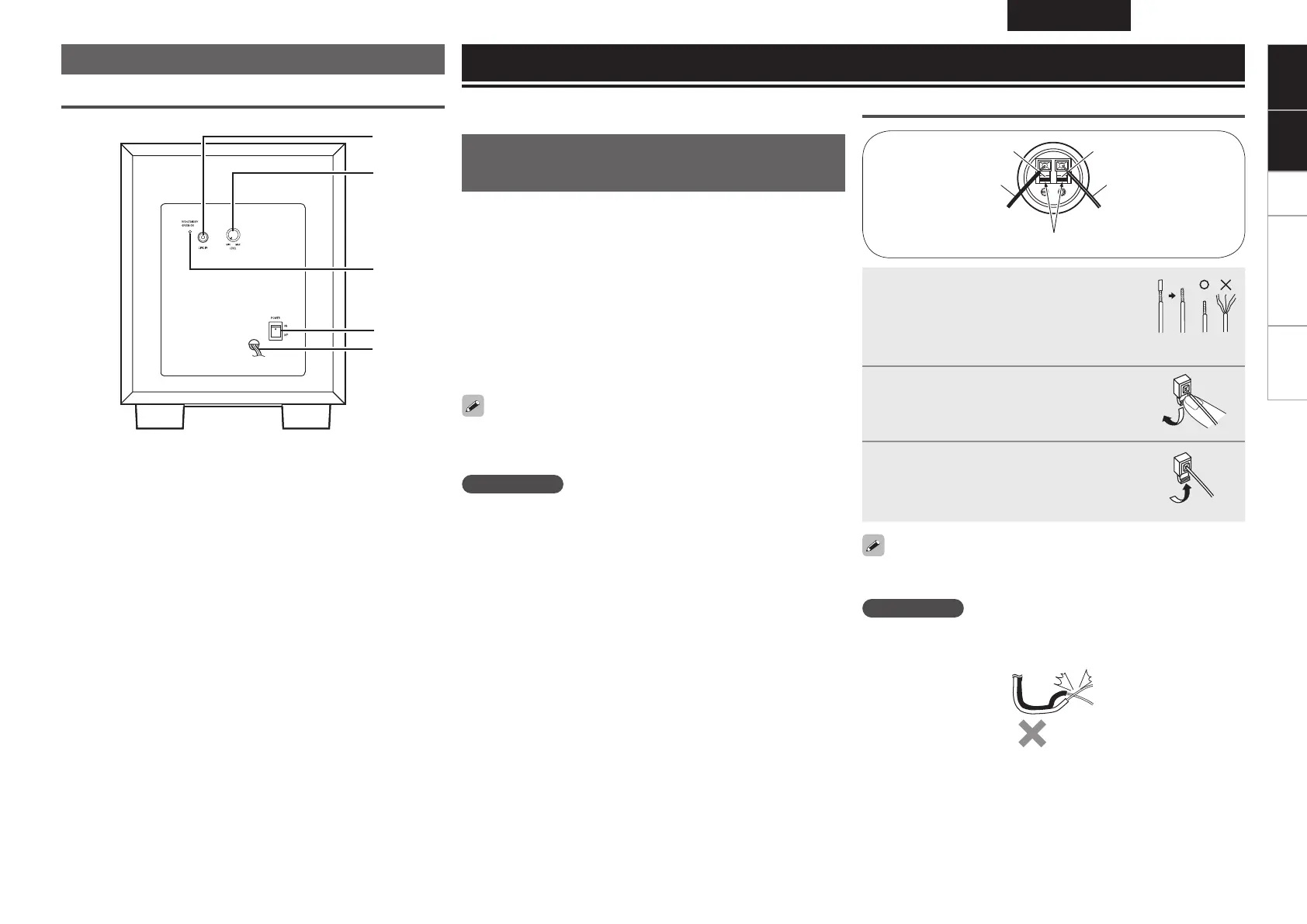

Panneau arrière (DSW-391)
q
w
e
r
t
q Connecteur d’entrée de ligne (LINE IN)
Raccordez cette borne à la borne“SUBWOOFER PRE OUT” de
l’ampli cateur avec le câble audio fourni.
w Commande de réglage du volume (LEVEL)
Utilisez cette commande pour régler le volume du subwoofer.
e Témoin d’état
Le témoin bicolore indique l’état de fonctionnement du subwoofer:
• Appareil sous tension ···················Diode allumée en vert
• Mode veille ···································Diode allumée en rouge
• Appareil hors tension ····················Diode éteinte
r Commutateur d’alimentation (POWER ON/OFF)
L’appareil est sous tension lorsque ce commutateur est en
position “ON”.
En position “OFF”, l’appareil n’est pas sous tension.
t Cordon d’alimentation
A n d’effectuer les connexions correctement, lisez attentivement le
manuel de l’utilisateur de l’ampli cateur.
Connexion des enceintes
(SC-F391, SC-C391, SC-R391)
Raccordez les bornes d’entrée du panneau arrière des enceintes
aux bornes de sortie de I‘ampli cateur, en utilisant les câbles
d’enceinte fournis.
Les étiquettes à l’arrière de chaque enceinte portent les repères
FR”, “FL”, “C”, “SR”, “SL”. Connectez chaque enceinte bornes de
l’ampli cateur. Assurez-vous de connecter chaque enceinte avec la
polarité appropriée (+, –).
FR sur la borne d’enceinte avant droite de l’ampli cateur.
FL sur la borne d’enceinte avant gauche de l’ampli cateur.
C sur la borne d’enceinte centrale de l’ampli cateur.
SR sur la borne d’enceinte surround droite de l’ampli cateur.
SL sur la borne d’enceinte surround gauche de l’ampli cateur.
Les ampli cateurs ont différentes bornes de sortie d’enceinte.
Véri ez le manuel du propriétaire de l’ampli cateur que vous utilisez
pour les détails.
REMARQUE
• L’ampli cateur doit être mis hors tension avant d’y connecter les
enceintes.
Si les polarités sont inversées, les enceintes risquent d’être
horsphase et les graves ne seront alors pas reproduites
correctement. Assurez-vous de connecter les polarités
correctement.
Connexions
Connexion des câbles d’enceinte
Noir : “–” (négatif) Rouge : “+” (positif)
Câble noir avec ligne
blanche
Levier
Câble noir
1
Dénudez l’extrémité du câble
d’enceinte, puis tournez fermement
les ls à la main a n qu’ils ne
dépassent pas et ne provoquent pas
de court-circuits.
2
Appuyez sur le levier et le baisser,
puis insérer le l conducteur du
cordon dans le trou.
3
Relâchez le levier.
Tirez légèrement sur le câble
d’enceinte pour véri er qu’il est
fermement connecté.
Lorsque les connexions sont terminées, tirez doucement sur les
câbles d’enceinte pour vous assurer qu’ils sont solidement connectés.
REMARQUE
Ne laissez pas les ls conducteurs des deux câbles d’enceinte
entrer en contact l’un avec l’autre. Ceci causerait un court-circuit
dans l’ampli cateur et l’endommagerait.
