Denon SYS-391HT User Manual

3
Эксплуатация Поиск и устранение неисправностей Технические характеристики
РУССКИЙ
СоединенияПрежде чем пользоваться изделием

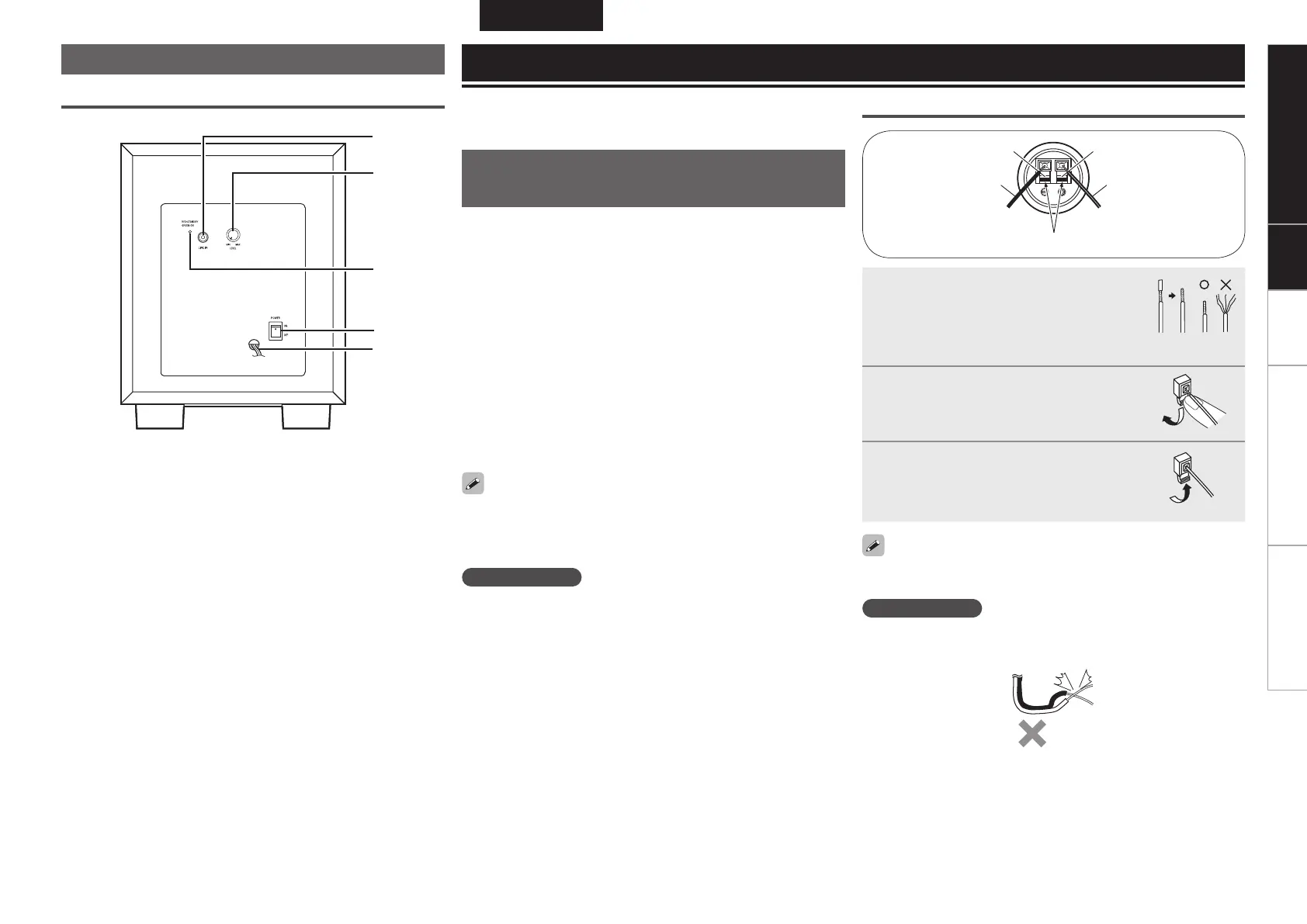

Названия компонентов и их функции
Задняя панель (DSW-391)
q
w
e
r
t
q Разъем линейного входа (LINE IN)
Подключите этот разъем к разъему усилителя “SUBWOOFER
PRE OUT” с помощью входящего в комплект поставки аудио
кабеля.
w Регулировка уровня громкости (LEVEL)
Используется для регулировки уровня громкости сабвуфера.
e Индикатор состояния
Двухцветный индикатор служит для обозначения рабочего
состояния сабвуфера следующим образом:
• Питание “ON” ·······························Зеленый цвет
• Режим ожидания ·························Красный цвет
• Питание “OFF” ·····························Индикатор выключен
r Кнопка питания (POWER ON/OFF)
• Питание включается, если кнопка установлена в положение
“ON”.
• В положении“OFF” питание выключается.
t Провод питания
Перед подключением внимательно прочитайте инструкцию
по эксплуатации усилителя, чтобы правильно выполнить
подключение.
Подключение АС
(SC-F391, SC-C391, SC-R391)
• С помощью входящих в комплект поставки кабелей АС
подключите входные клеммы, расположенные на задней
панели АС, к выходным клеммам усилителя.
• На задней панели каждого громкоговорителя имеются
обозначения: “FR”, “FL”, “C”, “SR”, “SL”. Подключите каждый
громкоговоритель к указанным ниже клеммам усилителя. Также
при подключении громкоговорителей соблюдайте полярность
(+, –).
• FR К передней правой клемме громкоговорителя на
усилителе.
• FL К передней левой клемме громкоговорителя на усилителе.
• C К центральной клемме громкоговорителя на усилителе.
• SR К правой клемме громкоговорителя объемного звучания
на усилителе.
• SL К левой клемме громкоговорителя объемного звучания на
усилителе.
Усилители оснащены различными выходными клеммами для
громкоговорителей.
Более подробную информацию см. в инструкции по эксплуатации
усилителя.
ПРИМЕЧАНИЕ
• Перед подключением громкоговорителей АС к усилителю
отключайте питание усилителя.
• Нарушение полярности может привести к выключению фазы и
отсутствию низких частот, что сделает звучание неестественным.
Соблюдайте полярность подключения.
Соединения
Подсоединение кабеля АС
Черный : “–”
(отрицательный)
Красный : “+”
(положительный)
Черный проводс
белой линией
Рычаг
Черный Кабель
1
Снимите изоляцию с кончика
кабеля АС, затем скрутите в жгут
проводимую часть кабеля, чтобы
он не высовывался из клеммы, во
избежание короткого замыкания.
2
Нажмите и опустите рычаг, затем
вставьте жилукабеля в отверстие.
3
Отпустите рычаг.
Слегка потяните за кабель, чтобы
убедиться в надежности его
крепления.
После окончания подключения слегка потяните за кабеля динамиков,
чтобы убедиться в надежности их крепления.
ПРИМЕЧАНИЕ
Не допускать касания проводов двух различных
громкоговорителей. Это приведет к замыканию в цепи
усилителя и выходу его из строя.
