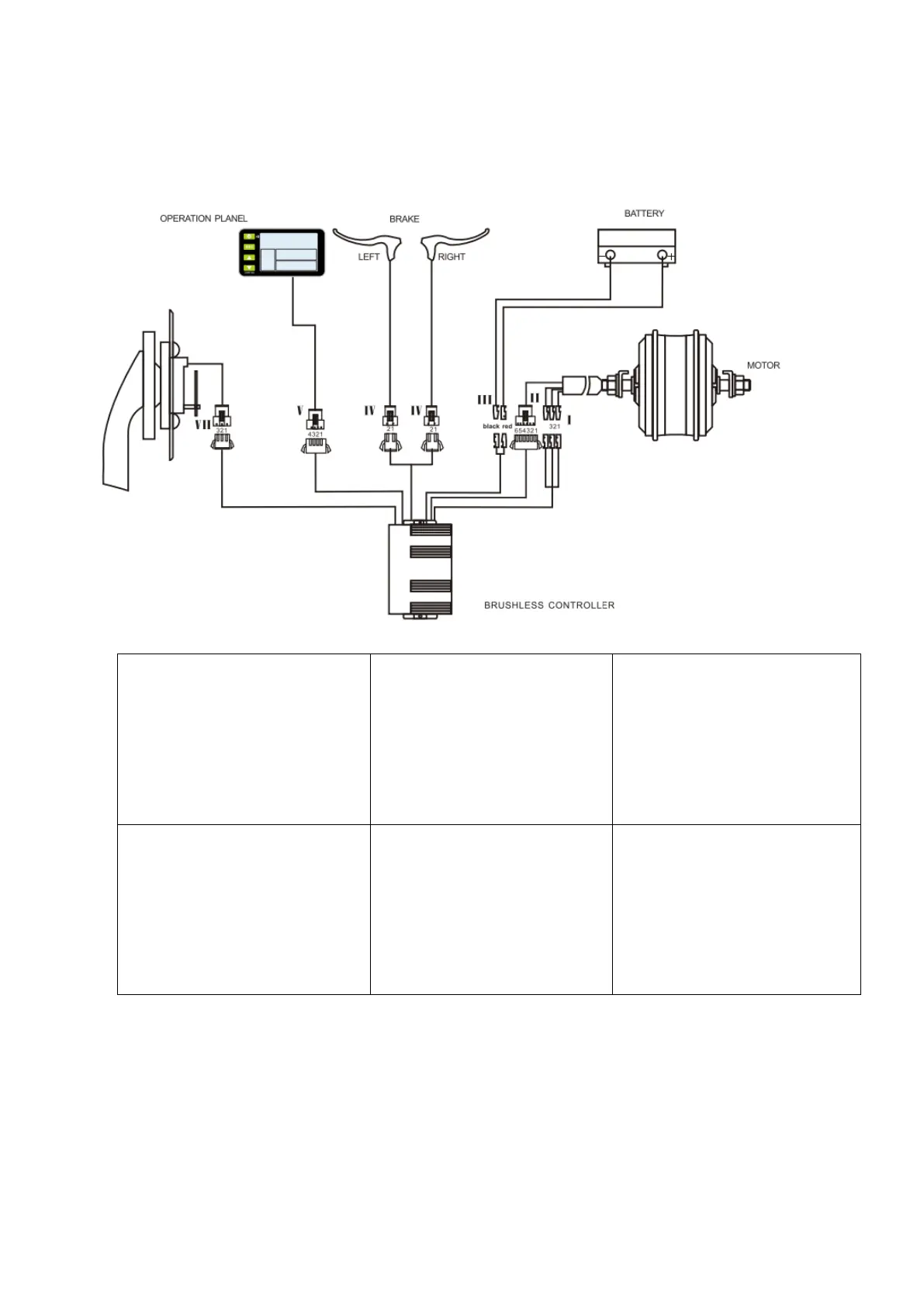

12. Schéma électrique et specifications
Nous nous réservons le droit, sans préavis, d'apporter des modifications au produit. Pour plus de conseils,
veuillez contacter votre fournisseur.
I. Cable moteur 3 phases
1) Vert (moteur HA)
2) Jaune (moteur HB)
3) Bleu (moteur HC)
II. Moteur
1) Rouge (+5V)
2) Jaune (moteur HB)
3) Vert (moteur HA)
4) Bleu (moteur HC)
5) Noire (terre)
6) Blanch (senseur de vitesse)
III. Cable alimentation
1) Rouge (+5V)
2) Noire (terre)
IV. Cable leviers de frein
1) Bleu (terre)
2) Rouge (signal leviers de frein)
V. Monitor
1) Rouge (+36V)
2) Bleu (cable verrouillage)
3) Noire (terre)
4) Blanch (moteur HC)
5) Bleu (senseur de vitesse)
VI. Cable alimentation senseur de
vitesse
6) Bleu (signal)
7) Rouge (+5V)
8) Noire (terre)
13. Fiches des principales spécifications techniques
