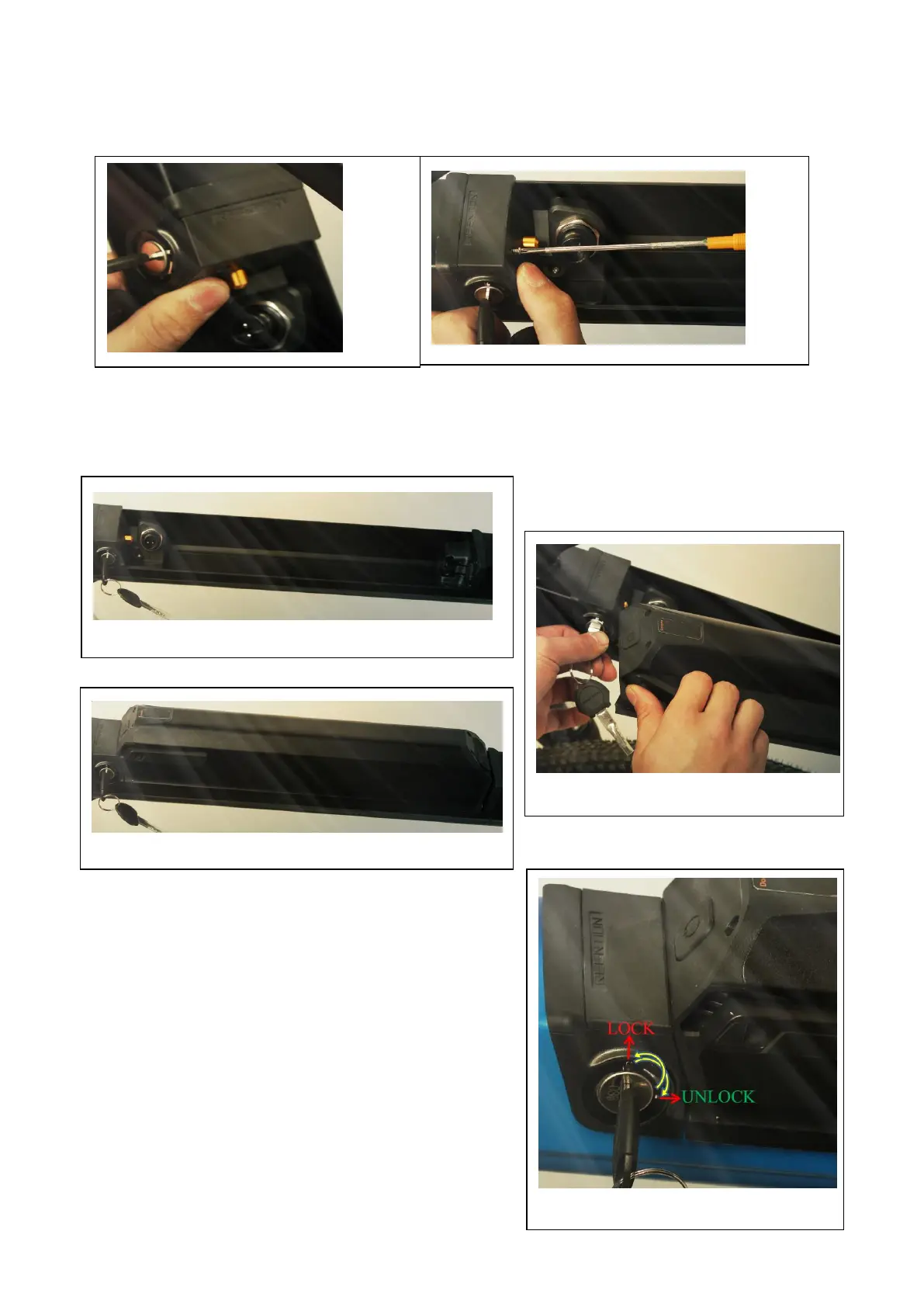

5. Al termine dell'assemblaggio allineare la batteria al tubo ed inserirla all’interno dell’apposito
alloggiamento controllando che sia fissata correttamente. Usare la chiave per inserire il bloccaggio della
batteria al telaio (Fig 3.1~3.3).
6. Per il procedimento di bloccaggio e sbloccaggio fare
riferimento alle immagini.
Dalla posizione iniziale ore 12 (blocco batteria), inserire la
chiave nello slot e girare in senso orario posizionando alle
ore 3 (sblocco batteria) (Fig 3.4).
(Fig.3.4)
(Fig 3.1)
(Fig 3.3)
(Fig 3.2)
(Fig 2.9)
(Fig
3.0)
