CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE
PIEZAS

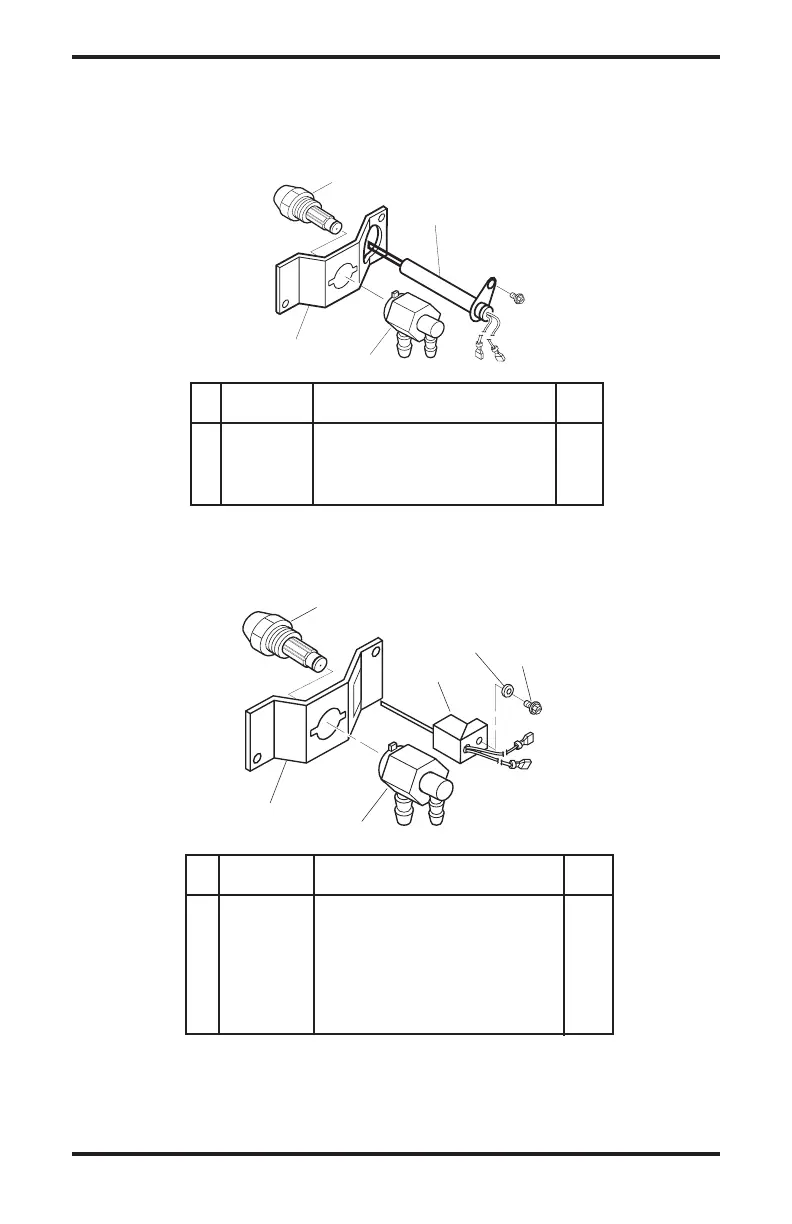

ENSAMBLAJE DEL CABEZAL DEL QUEMADOR PARA MODELOS 125T
CON ENCENDEDOR HA1100
ENSAMBLAJE DEL CABEZAL DEL QUEMADOR PARA MODELOS 125T
CON ENCENDEDOR HA1000 Y PARA MODELOS 170T
2
1
3
4
2
1
5
4
3
6
NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.
1 HA3027 Ensamblaje de la boquilla 1
2 HA1100 Paquete del encendedor 1
3 102336-05 Soporte adaptador de la boquilla 1
4 104054-01 Adaptador de la boquilla 1
NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.
1 HA3027 Ensamblaje de la boqulla (125T) 1
HA3029 Ensamblaje de la boquilla (170T) 1
2 HA1000 Paquete del encendedor 1
3 M10908-75 Tornillo 1
4 102336-01 Soporte adaptador de la boquilla 1
5 104054-01 Adaptador de la boquilla 1
6 103347-01 Arandela 1
