7
varient aussi selon d’autres signaux du thermostat, comme
le besoin en déshumidification.
Le DCAHV doit être configuré de façon à bien fonctionner
avec les composants du système avec lesquels il a été
installé. Pour réussir la configuration d’un système
élémentaire, déplacer les 6 fils sélectionnés vers les
terminaux qui correspondent aux composants utilisés ou au
fonctionnement désiré. (Se référer à la figure 6 ci-dessous)

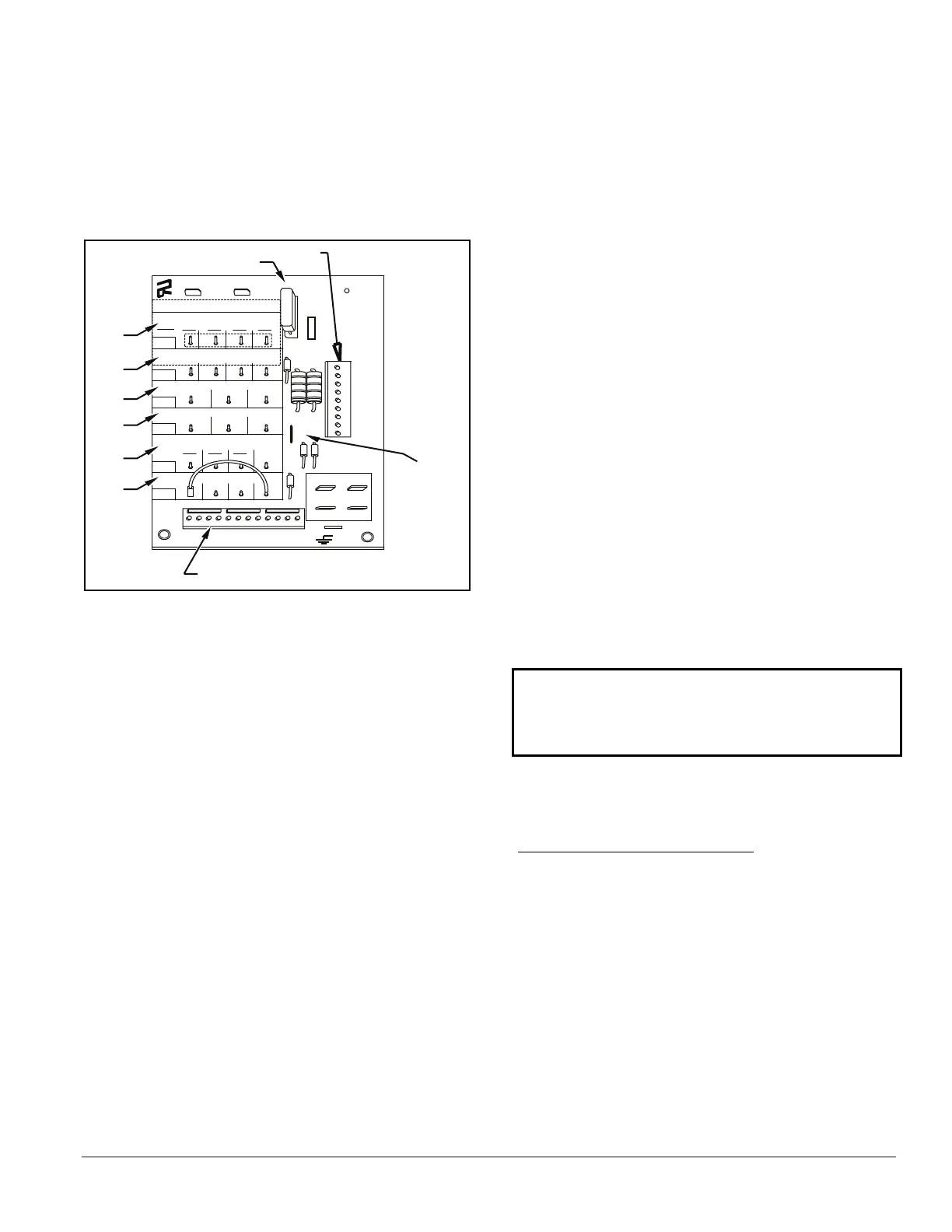

Figure 6 : Carte de contrôle du ventilateur
2.7.1 AJUSTEMENT DU DÉBIT D’AIR EN CHAUFFAGE
(FIL VIOLET)
Le débit d’air en chauffage peut être ajusté en fonction de
l’élévation de la température de l’air désiré ou du delta T de
l’eau. Notez qu’une chaudière à condensation requière une
température d’entrée d’eau basse tandis qu’une chaudière
sans condensation requière une température d’entrée d’eau
élevée.
Déplacer le fil violet sur la borne A, B, C ou D selon le débit
d’air en chauffage voulu. Se référer au tableau 2 pour les
débits d’air.
2.7.2 CAPACITÉ DU COMPRESSEUR EXTÉRIEUR (FIL
BLEU)
Sélectionner la capacité du compresseur extérieur (TON) en
utilisant le fil bleu. Se référer au tableau 2.
L’installateur doit s’assurer de bien sélectionner la capacité
du compresseur extérieur sur la carte de contrôle pour
assurer le débit d’air requis du DCAHV. Cette sélection
affecte aussi tous les autres modes d’opération à l’exception
du mode de chauffage.
Déplacer le fil bleu sur la borne A, B, C ou D. Se référer au
tableau 2 pour les capacités correspondantes aux différentes
sélections.
2.7.3 TYPE DE SYSTÈME (FIL ORANGE)
Le DCAHV ne fonctionne qu’avec la sélection «AC». Ne pas
déplacer le fil orange afin d’obtenir le bon débit d’air en
climatisation. Identifié «SYSTEM TYPE» sur la carte de
contrôle.
En mode «AC» – Le climatiseur fournit environ 400 CFM par
tonne (efficacité et contrôle de l’humidité supérieurs) avec
«AC/HP CFM ADJUST» sur la prise NOM (nominal). Mettre
la prise sur «HI» pour un débit de plus de 400 CFM par
tonne. Consulter le tableau 2 pour connaître le réglage
précis du débit d’air.
Le réglage en usine est sur « AC »
2.7.4 AJUSTEMENT DES DÉBITS D’AIR («AC/HP CFM
ADJUST») (FIL NOIR)
Sélectionner un débit faible, moyen ou élevé.
«AC/HP CFM ADJUST» est réglé en usine sur la prise NOM
(nominal) pour fournir les débits volumiques indiqués ci-
dessus. Les sélections «HI/LO» régulent le débit d’air pour
tous les modes de fonctionnement.
«HI» signifie un débit d’air 15% supérieur à la puissance
nominale en mode chauffage et ventilation et 10% supérieur
dans tous les autres modes.
«LO» signifie un débit d’air 15% inférieur à la puissance
nominale en mode chauffage et ventilation et 10% inférieur
dans tous les autres modes.
Ces options de réglage permettent de régler le débit d’air
selon les besoins de l’installation (niveau de bruit, confort,
élimination de l’humidité). (Se référer aux figures 6 et 11 et
au tableau 2).
2.7.5 DÉLAI ON/OFF («ON/OFF DELAY») (FIL BLANC)
Sélectionner les délais de départ et d’arrêt du ventilateur en
utilisant le fil blanc.
REMARQUE: Les sélections de délais agissent uniquement
en mode de chauffage. Le mode de climatisation a 90
secondes de délai OFF à 100% du débit d’air et zéro (0) de
délai ON, programmé dans le moteur ECM. Ce réglage ne
peut être modifié.
Quatre (4) profils de délais de départ et d’arrêt du ventilateur
sont possibles, afin de personnaliser et d’améliorer le
fonctionnement du système (se référer aux figures 6 et 11 et
au tableau 2).
Les choix de réglage sont les suivants
:
1
ère
borne: 30 secondes de délai ON pour la mise en
marche à un débit de 13% et 0 secondes de délai OFF avant
l’arrêt (réglage par défaut).
2
e
borne: 45 secondes de délai ON pour la mise en marche
à un débit de 13% et 0 secondes de délai OFF avant l’arrêt.
3
e
borne: 60 secondes de délai ON pour la mise en marche
à un débit de 13% et 0 secondes de délai OFF avant l’arrêt.
4
e
borne: 90 secondes de délai ON pour la mise en marche
à un débit de 13% et 0 secondes de délai OFF avant l’arrêt.
R
W
1
W
2
Y
1
C
HEATER/MOTOR
CEBD430226-01B CESS430226-01B
AUX HEAT KW/CFM
SEC1
SEC2
J2
AC/HP SIZE
A B C D
AC
HP-COMFORT
HP-
NO H
EN
L
SYSTEM TYPE
AC/HP CFM ADJUST
ON/OFF DELAY
CONTINUOUS FAN
MED
H
Y
EL LO
AUX1
HUM1
AUX2
24VAC
GRY
HUM2
Y
EL
WHT
BLK
ORN
BLU
VIO
30
90
0
0
A
B
C
D
E
F
TERMINAL 24VAC
FUSIBLE 5 AMP
CONNECTEUR MOLEX 12-PIN
A B C D
O
G
Y
/
Y
2
Dh
CAVALIE
R
J1
