DeWalt D25333 Instruction Manual

PORTUGUÊS
14
Punho Lateral e Barra de Profundidade
(Fig. B, C)

ATENÇÃO: Para reduzir o risco de lesões corporais,
SEMPRE opere a ferramenta com a empunhadura
lateral corretamente instalada. Caso contrário, a
empunhadura lateral poderá escorregar durante a
operação e causar perda de controle da ferramenta.
Segure a ferramenta firmemente com as duas mãos
para maximizar o seucontrole.
A empunhadora lateral
5
está presa à parte frontal da caixa
de engrenagens e pode ser girada 360˚ para permitir o uso
da mão direita ou esquerda.
Como Montar a Empunhadura Lateral Reta
(Fig.B)
1. Amplie a abertura do anel da empunhadura lateral
5
girando-a no sentido anti-horário.
2. Deslize o conjunto no nariz da ferramenta, colocando
o anel de aço
12
sobre o colar
11
, além do suporte e
da manga.
3. Gire a empunhadura lateral até a posição desejada.
Para operações de perfurações horizontais com
martelete com uma broca para perfuração pesada,
coloque a empunhadura lateral em um ângulo de
aproximadamente 20° da ferramenta para obter um
controleotimizado.
4. Trave o conjunto da montagem da empunhadura
lateral
5
girando-o no sentido horário até que ele pare
degirar.

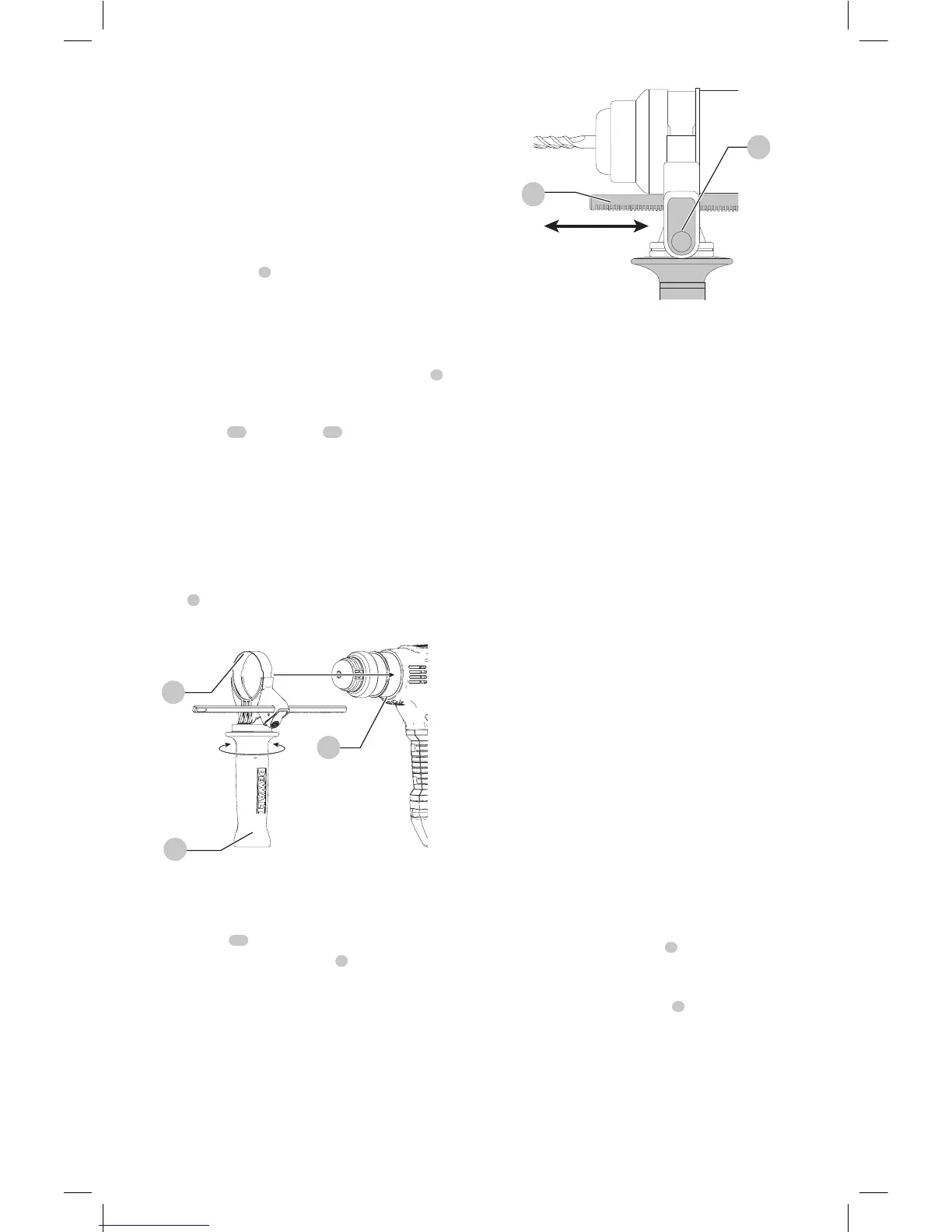

Fig. B
11
5
12
Ajustar a Barra de Profundidade (Fig. C)
1. Pressione e segure o botão de liberação da barra de
profundidade10 no punholateral.
2. Coloque a barra de profundidade9 de modo que a
distância entre a extremidade da barra e a extremidade
da broca é igual à profundidade de cortedesejada.
Fig. C
9
10
3. Solte o botão para bloquear a haste na posição. Ao
perfurar com a haste de profundidade, pare quando a
extremidade da barra atingir a superfície domaterial.
Broca e Suporte da Broca

ATENÇÃO: Perigo de Queimadura. SEMPRE use
luvas ao trocar as brocas. Partes metálicas acessíveis
na ferramenta e brocas podem ficar extremamente
quentes durante a operação. Pequenas pontas de
material quebrado podem ferir as mãos semluvas.

ATENÇÃO: Não tente apertar nem soltar as brocas
(ou qualquer outro acessório) segurando pela parte da
frente do mandril e ligando a ferramenta. Isso poderá
causar danos ao mandril e lesõescorporais.
Vários tipos de brocas de cinzel podem ser encaixadas ao
martelete rotativo, dependendo da aplicação desejada. Use
somente brocasafiadas.
Recomendações de Brocas
• Para madeira, use brocas helicoidais, chatas, em espiral
com haste sextavada ou serracraneada.
• Para metal, use brocas helicoidais de aço ou serra
craneada. Use um lubrificante de lâminas ao furar
metais. As exceções são o ferro fundido e latão que
devem ser perfurados aseco.
• Para alvenaria, como tijolo, cimento, blocos de concreto
etc., use brocas de ponta de carboneto próprias para
perfuração depercussão.
Suporte de Broca SDSPlus (Fig.D)
NOTA: São necessários adaptadores especiais para usar o
suporte de broca SDSPlus com haste reta e brocas de chave
hexagonal.
Como Inserir uma Broca ou Outro Acessório:
1. Insira a haste da broca de aproximadamente 3/4"
(19mm) no suporte SDSPlus
7
.
2. Empurre e gire a broca até que trave no lugar. Então a
broca está fixafirmemente.
3. Para soltar a broca, puxe a luva
8
e retire abroca.

DeWalt D25333 Specifications

General

Carrying case	Yes
Chuck type	SDS Plus
Product color	Black, Yellow
Impact rate	5200 bpm
Idle speed (max)	1150 RPM
Sound power level	104 dB
Impact energy (max)	3.5 J
Sound pressure level	93 dB
Sound level uncertainty	3 dB
Vibration level (chiseling)	7.8 m/s²
Drilling diameter in steel (max)	13 mm
Vibration level (metal drilling)	2.5 m/s²
Vibration level (hammer drilling)	6.9 m/s²
Drilling diameter in concrete (max)	30 mm
Vibration level uncertainty (chiseling)	1.5 m/s²
Input power	950 W
Power source	AC

Weight and Dimensions

Depth	355 mm
Width	95 mm
Height	250 mm
Weight	3700 g
