PORTUGUÊS
15

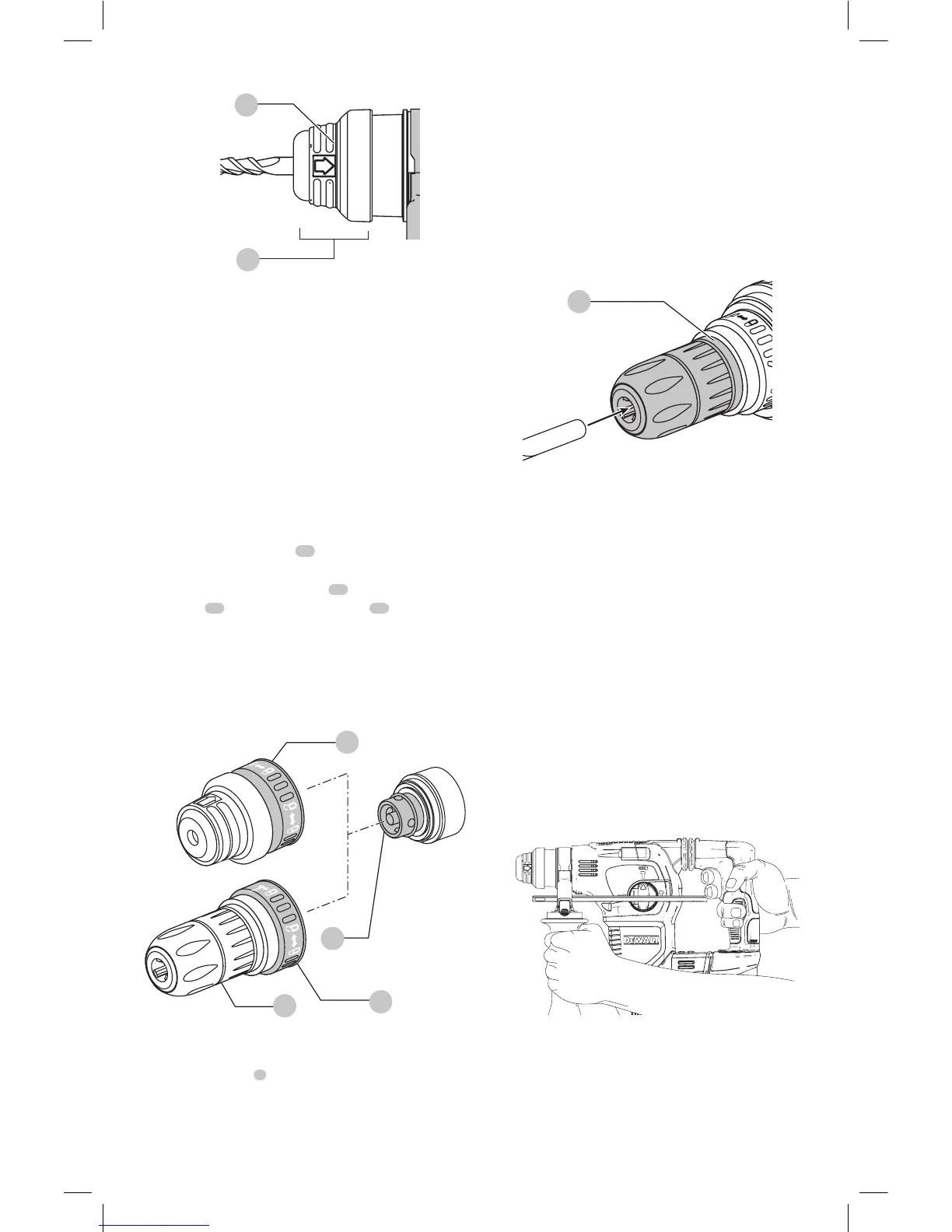

Fig. D
7
8
Para retirar a broca, puxe a luvade trava e puxe a broca
parafora.
Mandril sem Chave (Fig. E, F)
D25334
Em alguns modelos, um mandril sem chave pode ser
instalado no lugar do suporte de pontas SDSPlus.

ATENÇÃO: Nunca use mandris padrões no modo
marteletegiratório.
Como Substituir o Suporte de Pontas SDS Plus com o
Mandril sem Chave
1. Selecione o modo “apenas martelete” (consulte Modos
de Operação). Isto travará o eixo e impedirá que ela gire
ao destravar o suporte de pontasremovível.
2. Gire o colar de bloqueio
13
até a posição destravada e
puxe o suporte de pontasinstalado.
3. Empurre o mandril sem chave
14
para dentro
do eixo
15
e gire o colar de bloqueio
13
até a
posiçãotravada.
4. Para substituir o mandril sem chave com o suporte de
pontas SDSPlus, remova primeiramente o mandril sem
chave da mesma forma que foi removido o suporte de
pontas SDSPlus. Depois substitua o suporte de pontas
SDSPlus, assim como fez com o mandril semchave.
13
13
14
15
Fig. E
Como Inserir uma Broca ou Outros Acessórios ao
Mandril sem Chave
1. Segure a manga
8
do mandril com uma mão e, com a
outra segure a base domandril.
2. Gire a manga no sentido anti-horário (como na vista
frontal) até que o acessório desejado estejafixado.
3. Insira o acessório cerca de 3/4" (19mm) no mandril
e aperte firmemente, girando a manga do mandril
no sentido horário com uma mão enquanto segura a
ferramenta com a outra. Continue a girar a manga até
ouvir vários cliques de roquete, garantindo assim que
está completamenteapertado.
Certifique-se de apertar o mandril com uma mão na manga
e com a outra de segurar firmemente a ferramenta para
obter a máxima rigidez.
Para soltar o acessório, repita os passos acima 1 e2.
8
Fig. F
OPERAÇÃO

ATENÇÃO: Respeite sempre as instruções de
segurança e os regulamentosaplicáveis.

ATENÇÃO: Para reduzir o risco de lesões
graves , desligue a ferramenta e desconecte a
ferramenta da fonte de alimentação antes fazer
quaisquer ajustes ou remover/colocar anexos ou
acessórios. Um partida acidental pode causarlesão.
Posição Adequada das Mãos (Fig. A, G)

ATENÇÃO: Para reduzir o risco de lesões corporais
graves, SEMPRE use uma posição das mãos
adequada, como mostrado na figura.

ATENÇÃO: Para reduzir o risco de lesões corporais
graves, SEMPRE segure de modo firme para prevenir
um movimento bruscoinesperado.
A posição correta das mãos é uma mão na empunhadura
lateral e a outra na empunhadura principal.
Fig. G
Sistema de Controle Ativo de Vibração
SHOCKS®
Para obter um controle melhor sobre as vibrações, segure
a ferramenta como descrito em Posição Adequada das
Mãos e aplique apenas uma pouco de pressão para que
o dispositivo de amortecimento na alça principal seja
aproximadamente um golpe médio. O martelete precisa

DeWalt D25333 Specifications

General

Carrying case	Yes
Chuck type	SDS Plus
Product color	Black, Yellow
Impact rate	5200 bpm
Idle speed (max)	1150 RPM
Sound power level	104 dB
Impact energy (max)	3.5 J
Sound pressure level	93 dB
Sound level uncertainty	3 dB
Vibration level (chiseling)	7.8 m/s²
Drilling diameter in steel (max)	13 mm
Vibration level (metal drilling)	2.5 m/s²
Vibration level (hammer drilling)	6.9 m/s²
Drilling diameter in concrete (max)	30 mm
Vibration level uncertainty (chiseling)	1.5 m/s²
Input power	950 W
Power source	AC

Weight and Dimensions

Depth	355 mm
Width	95 mm
Height	250 mm
Weight	3700 g
