PORTUGUÊS
12
A empunhadora auxiliar circular
5
está presa à parte frontal
da caixa de engrenagens e pode ser girada 360˚ para
permitir o uso da mão direita ouesquerda.
Como Montar a Empunhadura Auxiliar
Circular (Fig. B)
1. Amplie a abertura do anel
8
da empunhadura auxiliar
circular
5
girando o parafuso de montagem da
empunhadura
6
no sentidohorário.
2. Deslize o conjunto na direção do nariz da ferramenta
passando pela abertura do anel
8
e para dentro do
indicador de posição do cinzel
3
, depois pelo suporte
do cinzel e daluva.
3. Gire a empunhadura auxiliar circular para
posiçãodesejada.
4. Trave a empunhadura auxiliar circular no lugar
apertando firmemente o parafuso para a montagem da
empunhadura
6
girando-o no sentido horário até que
o conjunto não giremais.

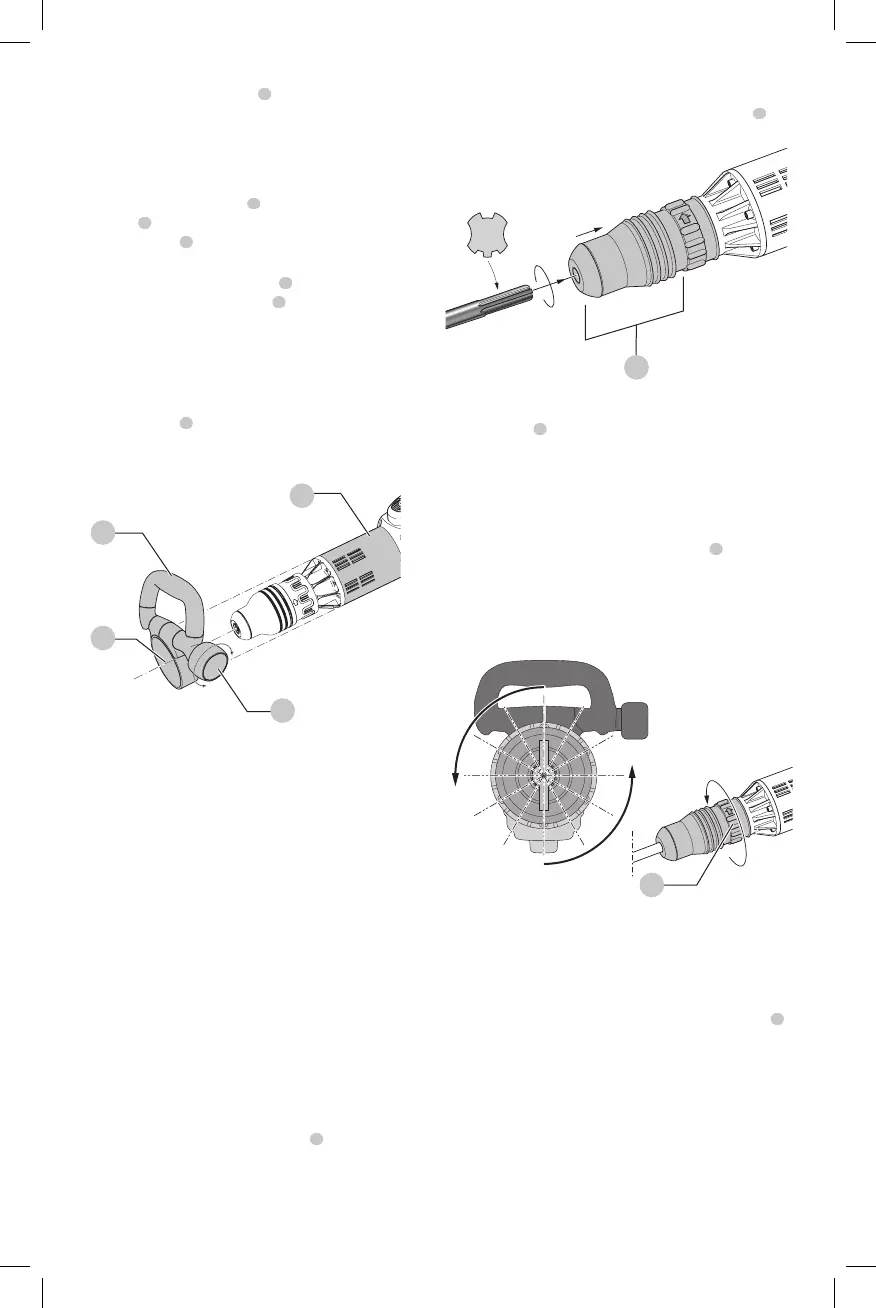

Fig. B
3
6
8
5
Cinzéis e Suporte de Cinzéis
ATENÇÃO: Perigo de Queimadura. SEMPRE use luvas
ao trocar os cinzéis. Partes metálicas acessíveis na
ferramenta e nos cinzéis podem ficar extremamente
quentes durante a operação. Pequenos cinzéis de
material quebrado podem ferir as mãos semluvas.
ATENÇÃO: Não tente apertar nem soltar os cinzéis
(ou qualquer outro acessório) segurando pela parte da
frente do mandril e ligando a ferramenta. Isso poderá
causar danos ao mandril e lesõescorporais.
Vários cinzéis podem ser encaixados ao martelo de
demolição, dependendo da aplicação desejada. Use
somente cinzéisafiados.
Como Instalar e Remover os Cinzéis
SDS MAX (Fig. C)
NOTA: Acessórios e acoplamentos usados precisam
ser lubrificados ao redor do encaixe SDS MAX antes
dainstalação.
1. Insira a luva/o suporte da ferramenta
4
e aplique
pressão para baixo ao girar para fixar o cinzel no lugar. A
haste do cinzel precisa estarlimpa.
2. Tenha certeza de que o cinzel está
encaixadocorretamente.
NOTA: O cinzel precisa se mover vários centímetros para
dentro e para fora da luva/suporte da ferramenta
4
quando estiver corretamenteencaixado.
Fig. C
4
3. Para retirar o cinzel, puxe a luva/o suporteda
ferramenta
4
e o cinzel parafora.
Definir a Posição do Cinzel (Fig. D)
O cinzel pode ser colocado e bloqueado em doze
posiçõesdiferentes.
1. Insira o cinzel do modo descritoanteriormente.
2. Rode o anel de posicionamento do cinzel
3
na direcção
da seta até o cinzel se encontrar na posiçãopretendida.
NOTA: Após encontrar a posição desejada, manuseie
ligeiramente o cinzel para frente e para trás para garantir
que o cinzel esteja devidamenteencaixado.
Fig. D
3
Marcador da Ferramenta
DeWALT
Pronto
(Fig. A)
Acessório Opcional
Este martelo vem equipado com orifícios de montagem
7
e presilhas para instalar o marcador da ferramenta
DeWALT
.
Você precisará de uma ponta de broca T20 para instalar o
marcador. O marcador da ferramenta
DeWALT
foi projetado
para ferramentas, equipamentos e máquinas profissionais
elétricas de posicionamento e rastreamento usando o
aplicativo da
DeWALT
Tool Connect™. Para instalação correta
do marcador da ferramenta
DeWALT
, consulte o manual do
marcador da ferramenta
DeWALT
.
