DeWalt DC212

Utilisation du mode Tune-Up
MC
Automatique
Le mode Tune-up
MC
automatique équilibre les différents éléments du bloc-piles afin de lui
permettre de fonctionner à pleine capacité. Les blocs-piles doivent être mis au point chaque
semaine ou après 10 cycles de charge/décharge, ou quand ils n'offrent plus le même rendement.
Pour utiliser le mode Tune-Up
MC
automatique, placer le bloc-piles dans le chargeur pendant une
période d'au moins huit heures.
Refroidissement par ventilateur (24 volts seulement)
Ce chargeur de 24 volts est doté d'un ventilateur interne qui assure un refroidissement rapide des
blocs-piles D
EWALT de 24 volts. Le fonctionnement du ventilateur est automatique ; il se met en
marche uniquement lorsque nécessaire durant la recharge de la pile. Cette méthode est très
avantageuse pour un bloc rendu au terme d'un cycle d'utilisation. Placer le bloc-piles dans le
chargeur immédiatement après l'utilisation de manière que le ventilateur puisse refroidir les
éléments et prolonger la durée utile du bloc.
AVERTISSEMENT : Ne pas placer sa figure au-dessus des évents. Pour réduire le risque de
blessure aux yeux, porter toujours un protecteur oculaire.Le ventilateur peut souffler des partic-
ules par les évents en tout temps.

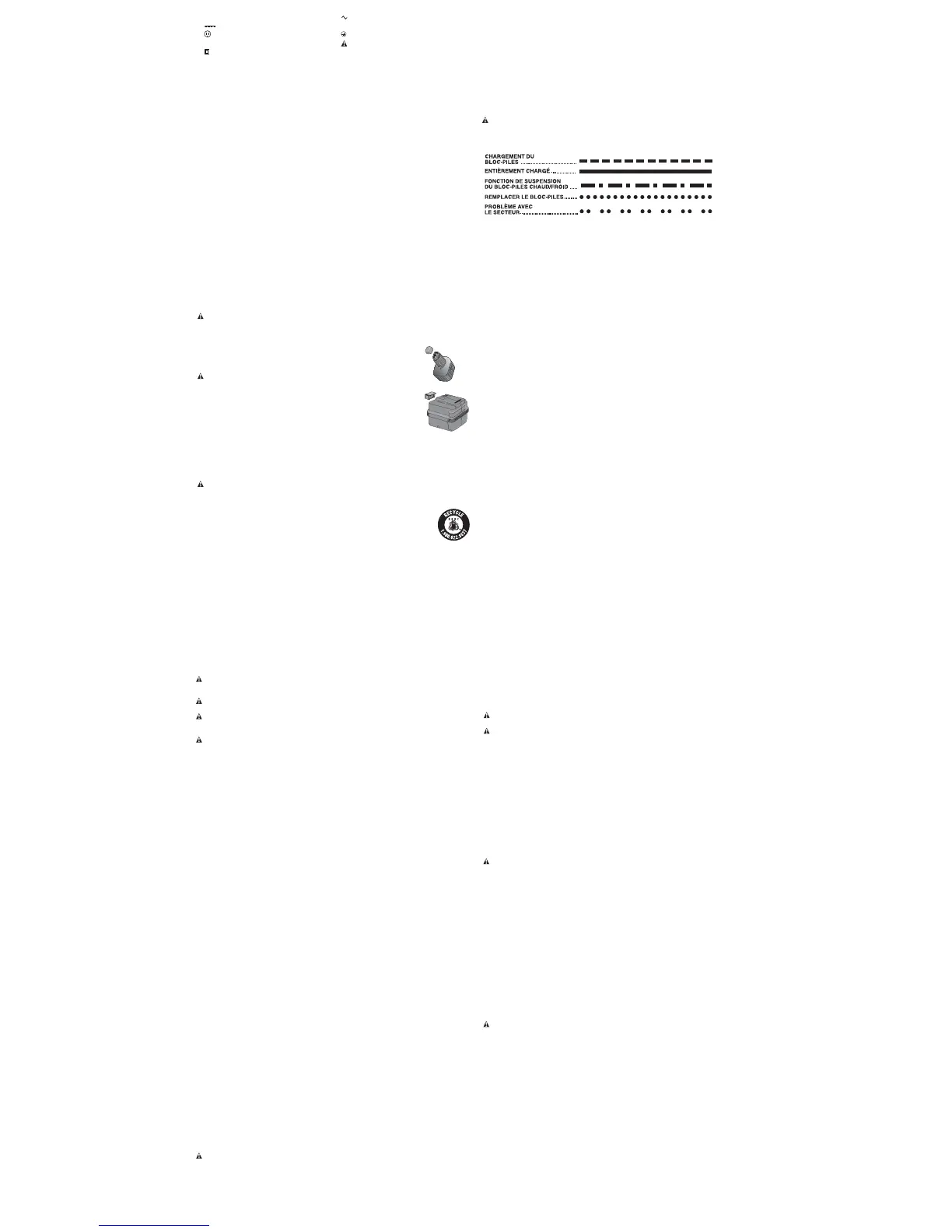

Fonctionnement du voyant
Indicateurs de charge
Certains chargeurs sont conçus pour détecter certains problèmes pouvant altérer le
fonctionnement des blocs-piles. Les problèmes sont signalés par le clignotement rapide du
voyant rouge. Si cela se produit, réintroduire le bloc-piles dans le chargeur. Si le problème
persiste, essayer un autre bloc-piles pour déterminer si le chargeur est en bon état. Si la charge
du nouveau bloc-piles se fait sans problème, le bloc original est défectueux et il faut le retourner
à un centre de service ou à un site de collecte pour qu'il soit recyclé. Si l'indication de panne
persiste avec le nouveau bloc-piles, faire tester le chargeur à un centre de service autorisé.
RETARDEMENT — BLOC-PILES CHAUD/FROID
Certains chargeurs sont munis d'une fonction de retardement en raison d'un bloc-piles
chaud/froid : lorsque le chargeur détecte une pile chaude, il déclenche automatiquement un
retardement — bloc-piles chaud, interrompant la charge jusqu'à ce que la pile ait refroidi. Lorsque
les piles sont refroidies, le chargeur passe automatiquement en mode de chargement du bloc.
Cette fonction permet de maximiser la vie utile des piles. Lorsque le chargeur est en mode de
retardement en raison du bloc-piles chaud, le voyant rouge clignote en émettant alternativement
des signaux de lumière longs et brefs.
SOURCE D'ALIMENTATION INADÉQUATE
Certains chargeurs comportent un indicateur de source d'alimentation défectueuse. Lorsque le
chargeur est utilisé avec certaines sources d'alimentation portatives, comme des génératrices ou
des convertisseurs c.c.-c.a., il peut cesser de fonctionner temporairement ; le témoin rouge
émettant alors un clignotements constitué de deux signaux rapides suivis d'une pause.
Cela indique que la source d'alimentation est hors limites.
BLOC-PILES LAISSÉ DANS LE CHARGEUR
On peut laisser le chargeur et le bloc-piles branchés avec le voyant rouge allumé indéfiniment.
Le chargeur maintiendra le bloc-piles complètement chargé.
REMARQUE : Un bloc-piles se décharge lentement hors du chargeur. S'il n'était pas alimenté
par la charge de maintien, il faudrait peut-être le charger de nouveau avant de l'utiliser. Un bloc-
piles peut également se décharger lentement si on le laisse dans un chargeur qui n'est pas
branché à une source de courant c.a. appropriée.
BLOCS-PILES FAIBLES : Les chargeurs peuvent également détecter si des piles sont faibles.
Celles-ci sont utilisables mais on ne doit pas s'attendre à ce qu'elles offrent le même rendement.
Pour signaler qu'un bloc-piles est faible, le chargeur émet huit bips rapides environ 10 secondes
après qu'on y a inséré le bloc. Le chargeur commence ensuite à charger les piles jusqu'à leur
capacité maximale dans les circonstances.
Remarques importantes sur la charge
1. Pour une durée de vie maximale et un rendement optimal, le bloc-piles doit être chargé à une
température ambiante de 65 à 75 °F (18 à 24 °C). NE PAS charger le bloc-piles à une
température inférieure à +40 °F(+4,5 °C) ou supérieure à +105 °F (+40,5 °C). Il s'agit d'une
mesure de précaution importante pour éviter des dommages sérieux au bloc-piles.
2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant le chargement. Il
s'agit d'une condition normale, qui n'indique pas la présence d'un problème. Pour faciliter le
refroidissement des piles après l'usage, éviter de placer le chargeur ou le bloc-piles à la
chaleur, comme dans un cabanon métallique ou dans une remorque non isolée.
3. Si le bloc-piles ne se recharge pas correctement :
a. Vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique.
b. Vérifier si la prise est raccordée à un interrupteur qui coupe le courant lorsque l'on éteint
l'éclairage.
c. Placer le chargeur et le bloc-piles à un endroit où la température de l'air ambiant est
d'environ 65 à 75 °F (18 à 24 °C).
d. S'il y a toujours des problèmes de charge, emmener l'outil, le bloc-piles et le chargeur à
un centre de service local.
4. Le bloc-piles doit être rechargé lorsqu'il ne produit plus suffisamment de puissance pour des
travaux qui étaient auparavant effectués sans difficulté. CESSER l'utilisation dans ces
conditions. Suivre la méthode de charge. On peut également charger un bloc-piles
partiellement déchargé sans que cela n'ait d'incidence négative sur le bloc-piles.
5. Dans certains cas, lorsque le chargeur est branché à la source d'alimentation, il est possible
que des corps étrangers court-circuitent les contacts de charge à nu à l'intérieur du chargeur.
Les corps étrangers conducteurs, notamment la laine d'acier, le papier d'aluminium ou toute
accumulation de particules métalliques, doivent être tenus à distance des cavités du
chargeur. On doit toujours débrancher le chargeur de la source d'alimentation lorsqu'il n'y a
pas de bloc-piles dans la cavité. Débrancher le chargeur avant de tenter de le nettoyer.
6. Ne pas congeler ni immerger le chargeur dans l'eau ou un liquide quelconque.
AVERTISSEMENT : Risques de choc électrique. Ne laisser aucun liquide s'infiltrer dans le
chargeur. Cela risque d'entraîner un choc électrique.
MISE EN GARDE : On ne doit en aucun cas tenter d'ouvrir le bloc-piles. Si le boîtier de plas-
tique du bloc-piles se brise ou se fissure, le rapporter à un centre de service pour le recycler.
Moteur
Votre outil DEWALT fonctionne avec un moteur construit par DEWALT. S'assurer que le bloc
d'alimentation est compatible avec les inscriptions de la plaque signalétique.
Une diminution de tension de plus de 10 % provoquera une perte de puissance et une
surchauffe. Tous les outils D
EWALT sont testés en usine; si cet outil ne fonctionne pas, vérifier
le bloc-piles.
COMPOSANTS (FIG. 1)
A. Poignée latérale
B. Détente
C. Bouton de commande marche avant/marche arrière (Bouton de verrouillage)
D. Sélecteur de mode
E. Poignée principale
Poignée latérale (fig. 1)
MISE EN GARDE : toujours utiliser l'outil avec la poignée latérale (A) bien assemblée.
Tenir l'outil des deux mains pour obtenir une plus grande maîtrise de l'outil.
La poignée latérale se fixe à l'avant du corps du canon (collet) et peut être tournée à 360° pour
permettre une utilisation de la main droite ou gauche. Serrer la poignée latérale en faisant
tourner la partie noire en plastique de la poignée latérale dans le sens horaire. S'assurer que
la poignée latérale soit suffisamment serrée pour résister à la torsion de l'outil si l'accessoire
se coince ou que le moteur cale. Pour mieux maîtriser l'outil si le moteur cale, bien saisir la
poignée latérale par son extrémité. Pour desserrer la poignée latérale, la faire tourner dans le
sens antihoraire.
Interrupteur (fig. 1)
Pour démarrer l'outil, presser la détente (B). Pour l'éteindre, simplement la relâcher. L'outil est
doté d'un frein, dès le relâchement complet de la détente, le mandrin s'arrêtera.
INTERRUPTEUR DE VITESSE VARIABLE
L'interrupteur de vitesse variable vous permet de choisir la vitesse convenant le mieux à une
application particulière. Plus la détente est enfoncée, plus la vitesse de l'outil sera élevée. Pour
une durée de vie accrue de l'outil, utiliser la fonction de vitesse variable uniquement pour com-
mencer le vissage des fixations.
REMARQUE : un usage continu dans la plage à vitesse variable n'est pas recommandé. Cette
pratique pourrait endommager la détente et devrait être évité.
Sélecteur de mode (fig. 1)
MISE EN GARDE : ne jamais changer de mode lorsque l'outil fonctionne.
Pour percer droit, régler le sélecteur de mode (D) de manière à ce que la flèche pointe vers
le symbole de mèche pour le perçage (F). Pour le marteau perforateur, aligner la flèche sur le
symbole de marteau (G). Pour le mode burinage (DC223 seulement), aligner la flèche sur
le symbole de burinage (H).
REMARQUE : le sélecteur de mode (D) doit se trouver en mode de perçage, mode de
perforateur ou mode de burinage en tout temps. Il n'existe pas de positions de fonctionnement
intermédiaire.
Bouton de commande marche avant/marche arrière
(fig. 2)
Un bouton de commande marche avant/marche arrière (C) détermine la direction de l'outil et
sert aussi de bouton de verrouillage.
Pour sélectionner la marche avant, relâcher la détente (B) et enfoncer le bouton de
commande marche avant/marche arrière vers le côté droit de l'outil.
Pour la marche arrière, enfoncer le bouton de commande marche avant/marche arrière vers
le côté gauche de l'outil.
La position du centre du bouton de commande verrouille l'outil en position d'arrêt.
Toujours relâcher la détente avant de changer la position du bouton de commande.
REMARQUE : au premier démarrage de l'outil, après un changement de direction, il est
possible qu'un déclic se fasse entendre. Le déclic est normal et n'indique pas de problème.
FONCTIONNEMENT
Installation et retrait du bloc-piles (fig. 3)
REMARQUE : s'assurer que le bloc-piles est entièrement chargé.
min ..............minutes ..................courant alternatif
............courant continu
n
o....................vitesse à vide
................Construction de classe I ....................borne de terre
....................(mis à la terre) ....................symbole d'alerte à la sécurité
..................Construction de classe II …/min ............rotations ou alternance
....................(à double isolation) ........................par minute
BPM ............coups par minute
Importantes consignes de sécurité concernant les
bloc-piles
L’outil fonctionne sur un bloc-piles DEWALT de 18 or 24 Volts. Lorsqu’on commande des bloc-
piles de rechange, on doit indiquer le numéro de catalogue et la tension requise. Les bloc-piles
à durée prolongée durent 25 % plus longtemps que les bloc-piles standard.
REMARQUE : bien que l’outil puisse fonctionner au moyen de l’un ou l’autre des deux types de
bloc-piles, on doit s’assurer d’en choisir un de tension appropriée.
Le bloc-piles n'est pas complètement chargé lorsqu'on le sort de la boîte. Avant d'utiliser le
bloc-piles et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la méthode de
chargement indiquée.
LIRE TOUTES LES CONSIGNES
• Ne pas incinérer le bloc-piles même s'il est très endommagé ou complètement usé. Il
risque d'exploser si on le jette au feu.
• Il peut y avoir une légère fuite de liquide en provenance des éléments du bloc-piles
dans des conditions d'utilisation ou à des températures extrêmes. Ceci n’est pas un
signe de défaillance. Cependant, si le sceau d'étanchéité extérieur est brisé et si le liquide
entre en contact avec la peau :
a. la laver rapidement au savon et à l'eau ;
b. neutraliser avec un acide doux, comme du jus de citron ou du vinaigre ;
c. si le liquide des piles entre en contact avec les yeux, les rincer à l'eau claire pendant au
moins 10 minutes et consulter immédiatement un médecin. (Remarque d’ordre
médical : Le liquide est une solution composée à 25-35% d'hydroxyde de potassium.)
• Ne pas transporter de blocs-piles de rechange dans son tablier ou ses poches, ni dans
des boîtes à outils contenant d'autres objets en métal. Le bloc-piles pourrait être
endommagé par un court-circuit qui risquerait d'entraîner de graves brûlures ou un incendie.
• Ne charger les blocs-piles que dans les chargeurs D
E WALT.
• NE PAS éclabousser ni immerger dans l'eau ou d'autres liquides.
• Ne pas ranger ou utiliser l'outil et le bloc-piles dans des endroits où la température peut
atteindre ou dépasser 105°F (par exemple, dans les cabanons ou les bâtiments
métalliques, en été).
DANGER : Risques d’électrocution. On ne doit en aucun cas tenter d'ouvrir le bloc-piles. Si
son boîtier est fissuré ou endommagé, ne pas insérer le bloc dans le chargeur au risque de
subir un choc électrique ou une électrocution. Les blocs-piles endommagés doivent être
retournés à un centre de service où ils seront recyclés.
REMARQUE : Un capuchon est fourni avec la pile en vue d’être utilisé
chaque fois qu’on retire cette dernière de l’outil ou du chargeur en vue de la
ranger ou de la transporter; enlever le capuchon avant de remettre la pile dans
le chargeur ou dans l’outil.
AVERTISSEMENT : Risques d’incendie. S’assurer, au moment de
ranger ou de transporter un bloc-pile ou une pile, qu’aucun objet
métallique n’entre en contact avec leurs bornes à découvert de celui-
ci. Par exemple, il faut éviter de placer un bloc-pile ou une pile sans capu-
chon dans un tablier, une poche, une boîte à outils ou un tiroir (etc.) con-
tenant des objets tels que des clous, des vis ou des clés, car tout contact
entre les bornes à découvert et un objet métallique comme une clé,
une pièce de monnaie, un outil à main. etc. pourrait causer un
incendie. En effet, les règlements américains Hazardous Material
Regulations (HMR) du US Department of Transportation interdisent le trans-
port d’un bloc-pile ou d’une pile dans tout moyen de transport commercial ou aéronef (que ce
soit dans une valise ou le bagage de cabine) SAUF s’ils sont bien protégés contre
les courts-circuits. On doit donc s’assurer, lorsqu’on transporte un bloc-pile ou une pile
séparément, de bien protéger et isoler les bornes contre tout matériau qui risque d’entrer en
contact avec eux et de causer un court-circuit.
MISE EN GARDE : Le bloc-piles doit être solidement fixé à l’outil; tout bloc-piles qui n’est
pas bien fixé à l’outil risque de causer des blessures.
Le Sceau SRPRC™
Le sceau SRPRC™ (Société de recyclage des piles rechargeables au
Canada) apposé sur les piles ou blocs-piles au nickel-cadmium et à hydrure
métallique de nickel indique que D
EWALT défraie le coût du recyclage de la pile
ou du bloc-piles à la fin de sa durée utile. Le programme SRPRC™ offre une solu-
tion de rechange pratique à la mise au rebut des piles au nickel-cadmium et à
hydrure métallique de nickel usées, que ce soit à la poubelle ou dans le système municipale car
cette mise au rebut est illégale à certains endroits.
L’organisme SRPRC,™ en collaboration avec D
EWALT et d’autres utilisateurs de piles, a mis
sur pieds des programmes aux États-Unis et au Canada qui facilitent la collecte des piles
au nickel-cadmium et à hydrure métallique de nickel épuisées. Pour aider à préserver
l’environnement et à conserver les ressources naturelles, il suffit de retourner les piles au
nickel-cadmium et à hydrure métallique de nickel usées à un centre de réparations D
EWALT
ou chez le détaillant de votre région pour qu’elles soient recyclées. Il est aussi possible de
communiquer avec le centre de recyclage de votre région pour obtenir des informations sur les
lieux de dépôt des piles épuisées.
SRPRC™ est une marque déposée de la Société de recyclage des piles rechargeables au Canada .
Importantes consignes de sécurité concernant les
chargeurs
CONSERVER CES CONSIGNES : Ce manuel contient des consignes de sécurité importantes
pour les chargeurs.
• Avant d'utiliser le chargeur, lire toutes les consignes et tous les marquages de sécurité sur le
chargeur, le bloc-piles et le produit utilisant le bloc-piles.
DANGER : Risques d’électrocution. Les bornes de charge reçoivent une tension de
120 volts. Ne pas les toucher avec des objets conducteurs. au risque de subir un choc élec-
trique ou une électrocution.
AVERTISSEMENT : Risques de choc électrique. Ne laisser aucun liquide s'infiltrer dans le
chargeur. Cela risque d'entraîner un choc électrique.
MISE EN GARDE : Risques de brûlure. Pour réduire les risques de blessures, ne charger
que les piles au nickel-cadmium rechargeables D
E WALT. Les autres types de piles risquent
d'éclater, et d'entraîner ainsi des blessures et des dommages.
MISE EN GARDE : Dans certains cas, lorsque le chargeur est branché dans la source
d'alimentation, il est possible que des corps étrangers court-circuitent les contacts de charge à
nu à l'intérieur du chargeur. Les corps étrangers conducteurs, notamment la laine d'acier, le
papier d'aluminium ou toute accumulation de particules métalliques, doivent être tenus à
distance des cavités du chargeur. On doit toujours débrancher le chargeur de la source
d'alimentation lorsqu'il n'y a pas de bloc-piles dans la cavité. Débrancher le chargeur avant de
tenter de le nettoyer.
• NE PAS tenter de charger le bloc-piles avec un chargeur autre que ceux du présent
manuel. Le chargeur et le bloc-piles sont spécifiquement conçus pour être utilisés
conjointement.
• Ces chargeurs ne sont conçus que pour charger des piles rechargeables D
E WALT. Tout
autre usage peut entraîner un incendie, un choc électrique ou une électrocution.
• Ne pas exposer le chargeur à la pluie ni à la neige.
• Tirer sur la fiche et non sur le cordon pour débrancher le chargeur. Ainsi, on risque moins
d'endommager la fiche et le cordon d'alimentation électrique.
• S'assurer que le cordon est positionné de façon à empêcher qu'on ne le piétine ou
qu'on ne trébuche dessus, ou bien qu'il soit exposé à des contraintes ou des
dommages quelconques.
• On utilisera une rallonge seulement si c'est absolument nécessaire. Une rallonge
inadéquate peut entraîner un incendie, un choc électrique ou une électrocution.
• Pour des raisons de sécurité, la rallonge doit comporter un diamètre de fil (AWG ou
American Wire Gauge) approprié. Plus le numéro de jauge du fil est petit, plus la capacité
du câble est grande ; par exemple, un numéro de jauge égal à 16 correspond à une capacité
plus grande qu'un numéro de jauge égal à 18. Lorsqu'on utilise plusieurs rallonges pour
obtenir la longueur totale, on doit s'assurer que les fils de chacune d'elles sont au moins du
calibre minimum nécessaire.
• Ne poser aucun objet sur le chargeur et ne pas poser le chargeur sur une surface non
rigide risquant d'obstruer les prises d'air et d'entraîner ainsi une surchauffe interne de
l'appareil. Placer le chargeur à l'écart de toute source de chaleur. Il est aéré par des fentes
dans le haut et le bas du boîtier.
• Ne pas utiliser le chargeur si le cordon d'alimentation ou la fiche sont endommagés. —
Les faire remplacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un coup violent, si on l'a échappé ou s'il a été
endommagé d'une façon quelconque. On doit alors l'apporter à un centre de service
autorisé.
• Ne pas démonter le chargeur ; il faut plutôt l'apporter à un centre de service autorisé
s'il requiert de l'entretien ou des réparations. Un réassemblage inadéquat risque
d'entraîner un choc électrique, une électrocution ou un incendie.
• Débrancher le chargeur avant de tenter tout nettoyage. On réduit ainsi les risques de
chocs électriques. Le seul fait d'enlever le bloc-piles ne réduit pas ces risques.
• NE JAMAIS tenter de raccorder deux chargeurs l'un à l'autre.
• Le chargeur est conçu pour être alimenté par un courant électrique domestique normal
(120 volts). Ne tentez pas de l'alimenter au moyen de toute autre tension. Cela ne
s'applique pas au chargeur pour poste mobile.
CONSERVER CES CONSIGNES
POUR UTILISATION ULTÉRIEURE
Chargeurs
L’outil utilise un chargeur DEWALT de 18 or 24 Volts. Les piles peuvent être chargées au moyen
d’un chargeur D
EWALT d’une heure ou de 15 minutes, ou d’un chargeur pour véhicules de
12 volts. S’assurer de lire toutes les consignes de sécurité avant d’utiliser le chargeur. Consulter
le diagramme apparaissant sur la couverture arrière du présent guide afin de vérifier la compat-
ibilité du chargeur avec le bloc-pile.
Méthode de charge
DANGER : Risques d’électrocution. La tension présente aux bornes de charge est de
120 volts. Ne pas les toucher avec des objets conducteurs. Danger de choc électrique ou
d'électrocution.
1. Brancher le chargeur à une prise de courant appropriée avant d’insérer le bloc-piles.
2. Insérer le bloc-piles dans le chargeur. Le voyant rouge (recharge) clignotera continuellement,
ce qui indique que le cycle de charge est amorcé.
3. Le bloc-piles est complètement chargé lorsque le voyant rouge reste allumé continuellement.
Le bloc-piles est alors complètement chargé et on peut l'utiliser ou le laisser dans le chargeur.
