FRANÇAIS
21

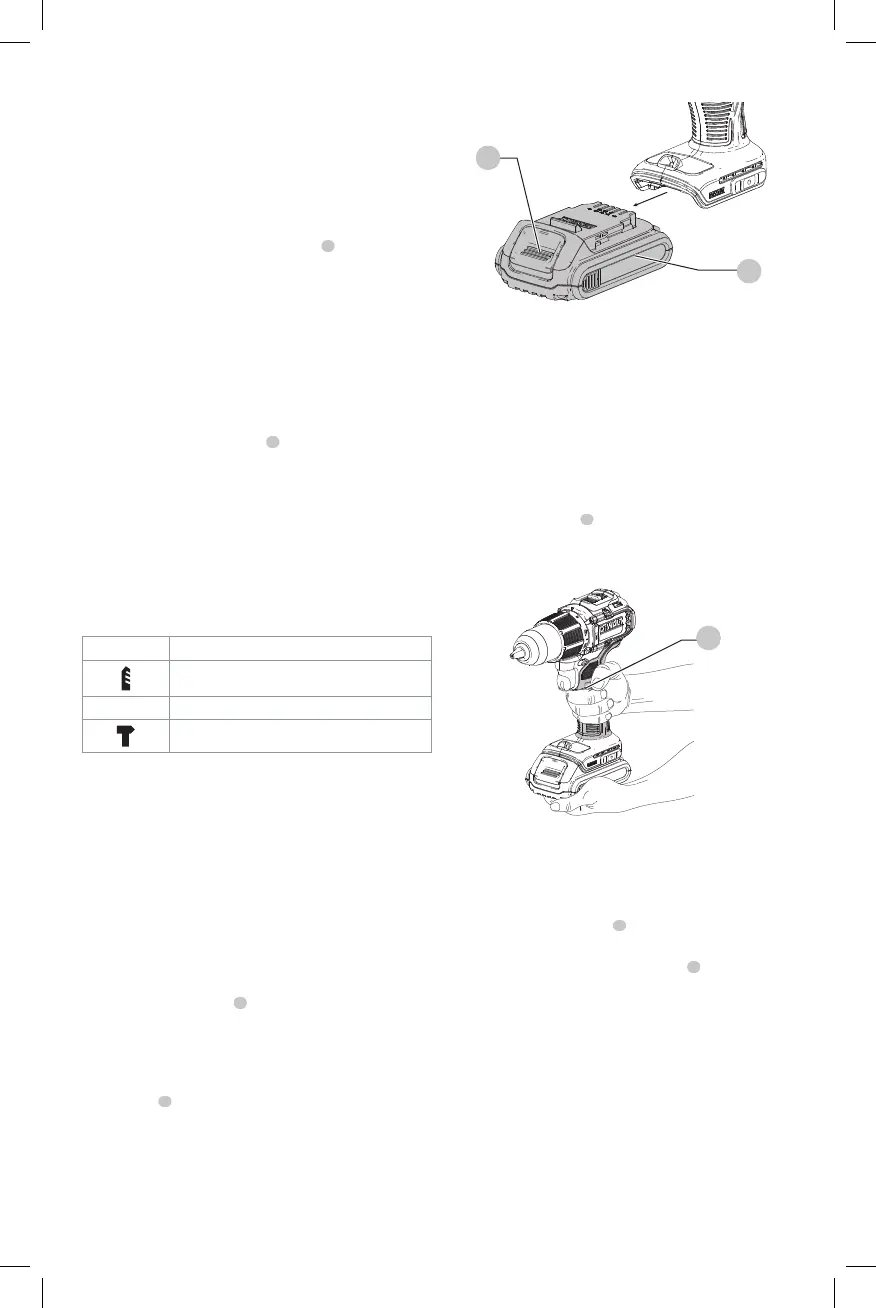

Fig.E
1
2
Position correcte des mains (Fig. F)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réaction soudaine.
Une position des mains appropriée nécessite une main sur
la poignée principale
3
et une main sur le bloc-piles. Tenez
l’outil fermement avec les deux mains pour contrôler le
mouvement de torsion de la perceuse.
Fig.F
3
Gâchette à vitesse variable et bouton de
commande avant/arrière (Fig. G)
La perceuse est mise en marche et éteinte en appuyant
et en relâchant la gâchette
4
. Plus vous appuyez sur la
gâchette, plus la vitesse de la perceuse sera élevée.
Un bouton de commande avant/arrière
5
détermine
le sens de rotation de l’outil et sert aussi de bouton
deverrouillage.
• Pour sélectionner la rotation vers l’avant, relâchez le
commutateur et appuyez sur le bouton de commande
avant/arrière à droite de l’outil.
• Pour sélectionner la rotation vers l’arrière, appuyez sur le
bouton de commande avant/arrière à gauche de l’outil.
REMARQUE : la position centrale du bouton de commande
verrouille l’outil en position éteint. Lorsque vous changez
la position du bouton de commande, assurez-vous que la
gâchette est relâchée.
FONCTIONNEMENT
AVERTISSEMENT: afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
Installation et retrait du bloc-piles (Fig. E)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
1
dans la poignée de l’outil,
alignez le bloc-piles sur les rails dans la poignée de l’outil et
faites-le glisser fermement en place puis vérifiez qu’il ne s’en
détacherapas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
2
et tirez fermement le bloc-piles hors de la
poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
Sélection du mode (Fig. A)
Le collier de sélection du mode
6
peut être utilisé pour
sélectionner le bon mode de fonctionnement selon
l’application prévue.
Pour sélectionner, tournez le collier jusqu’à ce que le
symbole désiré s’aligne avec la flèche.
AVERTISSEMENT: lorsque la bague de réglage de
couple se trouvera sur la position de perceuse ou de
perceuse à percussion, l’embrayage ne fonctionnera
pas. La perceuse pourra caler en cas de surcharge et
causer une torsionsoudaine.
Symbole Mode
Perçage
1–15
Vissage (numéro élevé = couple plus grand)
Perçage à percussion (DCD709 seulement)
Sélection de la vitesse (Fig. A)
L’outil a deux réglages de vitesses pour une plus grande
polyvalence.
REMARQUE: ne pas changer de vitesse alors que l’outil
fonctionne. Laisser la perceuse s’arrêter complètement
avant de changer de vitesse.
1. Pour sélectionner la vitesse 1 réglage du couple plus
élevé), glissez le sélecteur de vitesses
7
vers l’arrière
(loin du mandrin).
2. Pour sélectionner la vitesse 2 réglage du couple moins
élevé), glissez le sélecteur de vitessesvers l’avant (vers
le mandrin).
Si l’outil ne change pas de vitesses, assurez-vous que le
sélecteur de vitesses est entièrement engagé en position
avant ou arrière.
