ESPAÑOL
35

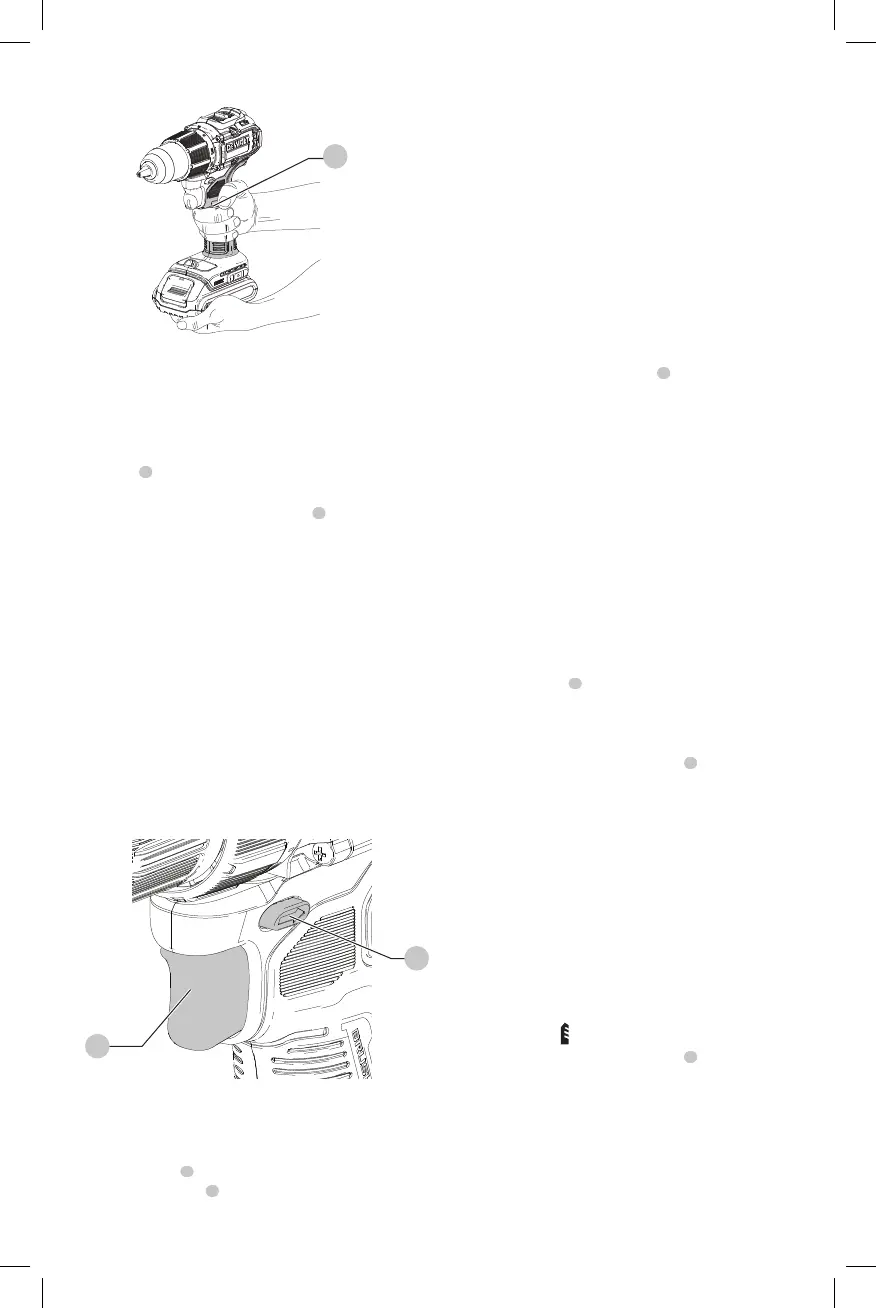

Fig.F
3
Interruptor de Gatillo de Velocidad
Variable y Botón de Control de Avance/
Reversa (Fig. G)
El taladro se enciende y apaga al jalar y liberar el interruptor
de gatillo
4
. Mientras más se presione el gatillo, mayor será
la velocidad del taladro.
Un botón de control de avance/reversa
5
determina la
dirección de rotación de la herramienta y también sirve
como un botón de bloqueo de apagado.
• Para seleccionar la rotación de avance, libere el
interruptor de gatillo y presione el botón de control de
avance/reversa en el lado derecho de la herramienta.
• Para seleccionar la reversa, presione el botón de
control de avance/reversa en el lado izquierdo de la
herramienta.
NOTA: La posición central del botón de control bloquea
la herramienta en la posición apagada. Cuando cambie
la posición del botón de control, asegúrese que se libere
elgatillo.
NOTA: No se recomienda el uso continuo en rango
de velocidad variable. Puede dañar el interruptor y se
debeevitar.
Fig.G
5
4
Luz de Trabajo LED (Fig. A)
ATENCIÓN: No mire directamente la luz de
trabajo. Podría resultar en lesiones oculares serias.
La luz de trabajo
8
se activa cuando se presiona el
interruptor de gatillo
4
, y se apagará automáticamente
aproximadamente 20 segundos después de que se suelte el
interruptor de gatillo.
NOTA: La luz de trabajo es para iluminar la superficie
de trabajo inmediata y no se pretende que se use como
unalinterna.
Realización de Aplicación (Fig. A)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, SIEMPRE asegúrese que la pieza de
trabajo esté asegurada firmemente.
ADVERTENCIA: Siempre espere hasta que el motor se
detenga por completo antes de cambiar la dirección
de rotación.
Antes de realizar el trabajo:
• Ajuste el selector de velocidad
7
. Consulte Selección
de velocidad.
• Instale la broca o accesorio apropiado en el mandril.
Consulte Instalación de una broca o accesorio en un
mandril sin llave.
ADVERTENCIA:
• No utilice esta herramienta para mezclar o
bombear fluidos fácilmente combustibles o
explosivos (bencina, alcohol, etc.).
• No mezcle ni agite líquidos inflamables
etiquetados de forma correspondiente.
Destornillado (1–15)
Su herramienta tiene un embrague con torque ajustable
para conducir y eliminar una amplia variedad de formas y
tamaños de sujetadores. Los números 1-15 en el collar de
selección de modo
6
se utilizan para establecer un rango
de par para atornillar. Cuanto mayor sea el número en el
collar, mayor será el torque y mayor será el sujetador que
puede ser impulsado.
1. Gire el collar de selección de modo
6
a la posición
deseada. Consulte Selección de modo.
2. Jale el interruptor de gatillo aplicando presión en línea
recta con la broca hasta que el sujetador se asiente a la
profundidad deseada en la pieza de trabajo.
Recomendaciones para atornillar
• Comience con ajustes de par de torsión más bajos,
luego avance a ajustes de torsión más altos para evitar
daños a la pieza de trabajo o sujetador.
• Realice algunos recorridos de práctica en chatarra o
en áreas que no se verán de la pieza de trabajo para
determinar la posición correcta del collar de selección
de modo.
Perforación
1. Gire el collar de selección de modo
6
al símbolo de
taladro. Consulte Selección de modo.
2. Coloque la broca en contacto con la pieza de trabajo.
NOTA: Sólo use brocas afiladas.
3. Jale el interruptor de gatillo aplicando presión
en línea recta con la broca hasta que alcance la
profundidaddeseada.
ADVERTENCIA: El taladro puede atorarse si se
sobrecarga causando un giro repentino. Siempre
