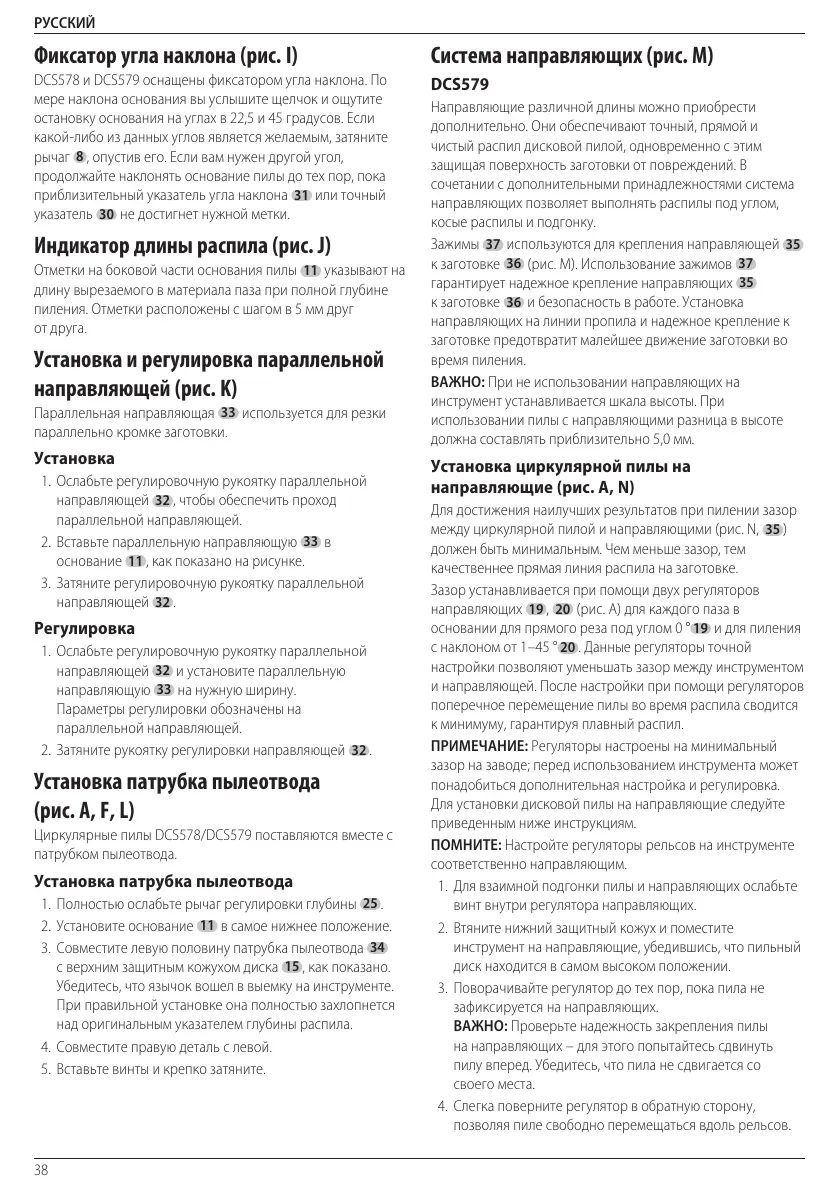

38
PУССКИЙ
Система направляющих (рис. M)
DCS579
Направляющие различной длины можно приобрести
дополнительно. Они обеспечивают точный, прямой и
чистый распил дисковой пилой, одновременно с этим
защищая поверхность заготовки от повреждений. В
сочетании с дополнительными принадлежностями система
направляющих позволяет выполнять распилы под углом,
косые распилы иподгонку.
Зажимы
37
используются для крепления направляющей
35
к заготовке
36
(рис.M). Использование зажимов
37
гарантирует надежное крепление направляющих
35
к заготовке
36
и безопасность в работе. Установка
направляющих на линии пропила и надежное крепление к
заготовке предотвратит малейшее движение заготовки во
времяпиления.
ВАЖНО: При не использовании направляющих на
инструмент устанавливается шкала высоты. При
использовании пилы с направляющими разница в высоте
должна составлять приблизительно 5,0мм.
Установка циркулярной пилы на
направляющие (рис.A, N)
Для достижения наилучших результатов при пилении зазор
между циркулярной пилой и направляющими (рис.N,
35
)
должен быть минимальным. Чем меньше зазор, тем
качественнее прямая линия распила назаготовке.
Зазор устанавливается при помощи двух регуляторов
направляющих
19
,
20
(рис.A) для каждого паза в
основании для прямого реза под углом 0°
19
и для пиления
с наклоном от 1–45°
20
. Данные регуляторы точной
настройки позволяют уменьшать зазор между инструментом
и направляющей. После настройки при помощи регуляторов
поперечное перемещение пилы во время распила сводится
к минимуму, гарантируя плавныйраспил.
ПРИМЕЧАНИЕ: Регуляторы настроены на минимальный
зазор на заводе; перед использованием инструмента может
понадобиться дополнительная настройка и регулировка.
Для установки дисковой пилы на направляющие следуйте
приведенным нижеинструкциям.
ПОМНИТЕ: Настройте регуляторы рельсов на инструменте
соответственнонаправляющим.
1. Для взаимной подгонки пилы и направляющих ослабьте
винт внутри регуляторанаправляющих.
2. Втяните нижний защитный кожух и поместите
инструмент на направляющие, убедившись, что пильный
диск находится в самом высокомположении.
3. Поворачивайте регулятор до тех пор, пока пила не
зафиксируется нанаправляющих.
ВАЖНО: Проверьте надежность закрепления пилы
на направляющих– для этого попытайтесь сдвинуть
пилу вперед. Убедитесь, что пила не сдвигается со
своегоместа.
4. Слегка поверните регулятор в обратную сторону,
позволяя пиле свободно перемещаться вдольрельсов.
Установка патрубка пылеотвода
(рис. A, F, L)
Циркулярные пилы DCS578/DCS579 поставляются вместе с
патрубкомпылеотвода.
Установка патрубка пылеотвода
1. Полностью ослабьте рычаг регулировки глубины
25
.
2. Установите основание
11
в самое нижнееположение.
3. Совместите левую половину патрубка пылеотвода
34
с верхним защитным кожухом диска
15
, как показано.
Убедитесь, что язычок вошел в выемку на инструменте.
При правильной установке она полностью захлопнется
над оригинальным указателем глубиныраспила.
4. Совместите правую деталь слевой.
5. Вставьте винты и крепкозатяните.
Установка и регулировка параллельной
направляющей (рис. K)
Параллельная направляющая
33
используется для резки
параллельно кромкезаготовки.
Установка
1. Ослабьте регулировочную рукоятку параллельной
направляющей
32
, чтобы обеспечить проход
параллельнойнаправляющей.
2. Вставьте параллельную направляющую
33
в
основание
11
, как показано нарисунке.
3. Затяните регулировочную рукоятку параллельной
направляющей
32
.
Регулировка
1. Ослабьте регулировочную рукоятку параллельной
направляющей
32
и установите параллельную
направляющую
33
на нужную ширину.
Параметры регулировки обозначены на
параллельнойнаправляющей.
2. Затяните рукоятку регулировки направляющей
32
.
Индикатор длины распила (рис. J)
Отметки на боковой части основания пилы
11
указывают на
длину вырезаемого в материала паза при полной глубине
пиления. Отметки расположены с шагом в 5мм друг
отдруга.
Фиксатор угла наклона (рис. I)
DCS578 и DCS579 оснащены фиксатором угла наклона. По
мере наклона основания вы услышите щелчок и ощутите
остановку основания на углах в 22,5 и 45градусов. Если
какой‑либо из данных углов является желаемым, затяните
рычаг
8
, опустив его. Если вам нужен другой угол,
продолжайте наклонять основание пилы до тех пор, пока
приблизительный указатель угла наклона
31
или точный
указатель
30
не достигнет нужнойметки.
