DEUTSCH

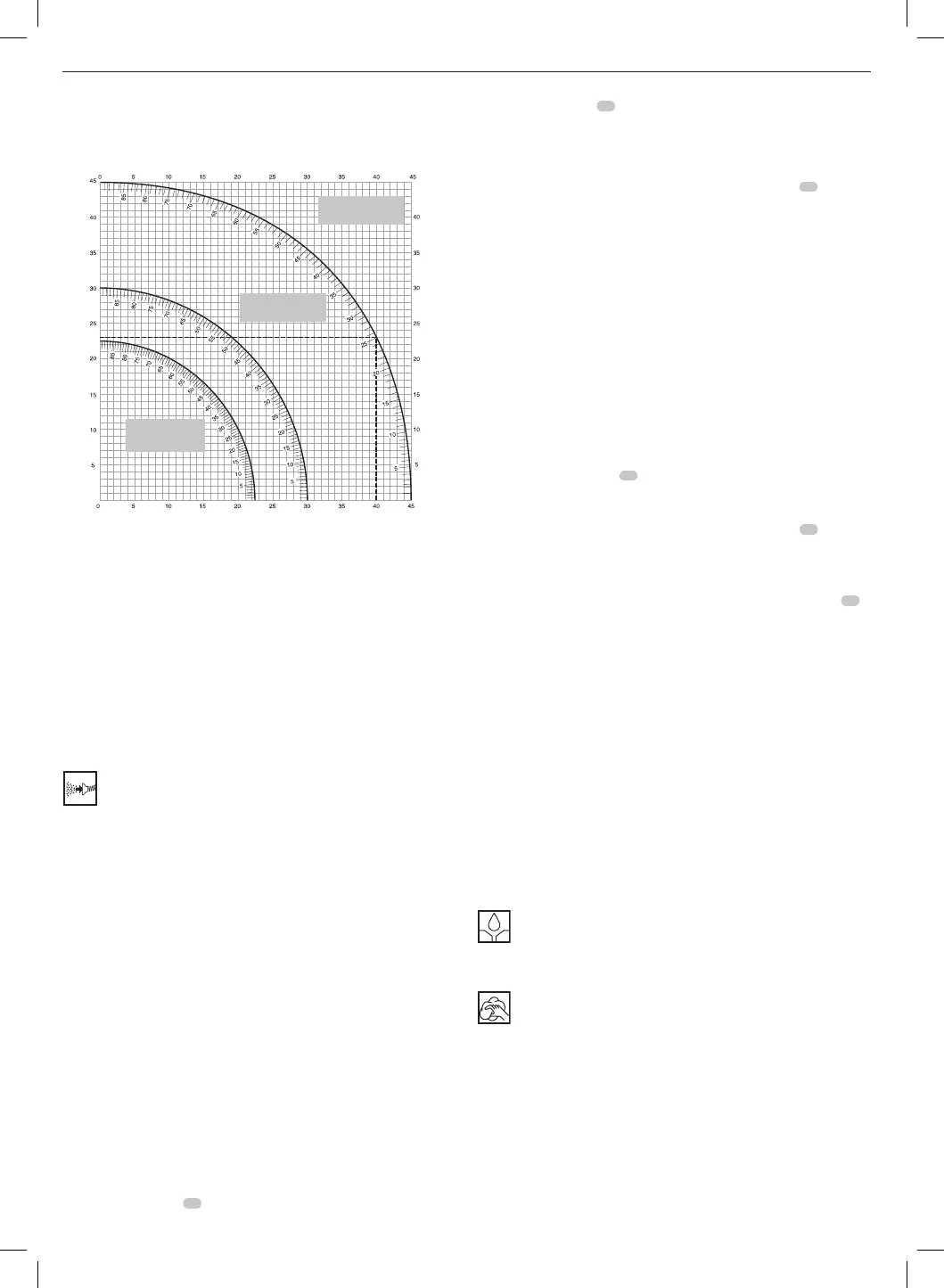

• Wählen Sie in dem Diagramm den gewünschten Winkel A (Abb. T) Ihres
Projekts und finden Sie den Winkel auf dem entsprechenden Bogen im
Diagramm. Folgen Sie von dem Punkt der Tabelle gerade nach unten,
um den korrekten Neigungswinkel zu finden, und gerade zur Seite, um
den korrekten Gehrungswinkel zufinden.
Einstellung des Gehrungswinkels an der Säge
Seitenwinkel des Kastens (Winkel A)
Einstellung des Neigungswinkels an der Säge
1. Stellen Sie Ihre Säge auf den angegebenen Winkel ein und machen Sie
einigeProbeschnitte.
2. Versuchen Sie, die geschnittenen Stückezusammenzusetzen.
Beispiel: Für einen vierseitigen Kasten mit 25º Außenwinkeln
(Winkel A, Abb. T) verwenden Sie den Bogen oben rechts. Suchen Sie
25° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie an jeder
Seite, um die Gehrungswinkeleinstellung an der Säge (23°) zu erhalten.
Folgen Sie entsprechend der vertikalen Schnittlinie nach oben oder
unten, um die Neigungswinkeleinstellung an der Säge (40°) zu erhalten.
Führen Sie immer Probeschnitte an einigen Abfallstücken durch,
um die Einstellungen der Säge zuprüfen.

WARNUNG: Keinesfalls die Grenzen für Verbundgehrungsschnitte von
45° Neigung mit 45° Gehrung nach links oder rechtsüberschreiten.
Staubabsaugung (Abb.A, U)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern,
schalten Sie das Werkzeug aus und entfernen Sie den Akku oder
trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungenverursachen.

WARNUNG: Bestimmte Staubpartikel, beispielsweise von Eiche oder
Buche, werden als krebserregend betrachtet, besonders in Verbindung
mit einerHolzbehandlung.
• Verwenden Sie stets eineStaubabsaugung.
• Sorgen Sie für eine gute Belüftung desArbeitsplatzes.
• Es wird empfohlen, ein angemessenes Atemschutzgerät zutragen.

VORSICHT: Betreiben Sie diese Säge niemals, wenn der
Staubsack oder die
DeWALT
-Staubabsaugung nicht montiert
sind. Sägestaub kann zu Atmungsproblemenführen.

VORSICHT: Überprüfen und reinigen Sie den Staubbeutel nach
jedemGebrauch.

WARNUNG: Nehmen Sie beim Sägen von Aluminium den Staubsack
ab oder trennen Sie die Spanabsaugvorrichtung ab, um Brandgefahr
zuvermeiden.
Ihre Gehrungssäge verfügt über einen integrierten
Staubabsauganschluss
30
, der den Anschluss an den Staubbeutel,
8SEITIGER
KASTEN
VIERECKIGER
KASTEN
6SEITIGER
KASTEN
an 33-mm-Düsen oder den direkten Anschluss an das
DeWALT
AirLock(DWV9000-XJ)
45
ermöglicht.
Beachten Sie die geltenden Vorschriften in Ihrem Land für die zu
bearbeitendenMaterialien.
Anbringen des Staubsacks
1. Montieren Sie einen Staubsack am Staubabsauganschluss
30
.
Leeren des Staubsacks
1. Nehmen Sie den Staubsack von der Säge und schütteln oder klopfen Sie
ihn vorsichtigaus.
2. Bringen Sie den Staubsack wieder am Staubanschlussan.
Eventuell löst sich nicht der gesamte Staub aus dem Sack. Dies wirkt sich
nicht auf Schnittleistung aus, reduziert aber die Staubsammeleffizienz der
Säge. Um die Staubsammeleffizienz der Säge wiederherzustellen, drücken
Sie beim Leeren des Staubsacks auf die Feder im Inneren und klopfen Sie
ihn gegen den Rand der Mülltonne oderStaubabsaugung.
Externe Staubabsaugung
Zum Absaugen von trockenem Staub, der besonders gesundheitsschädlich
oder krebserregend ist, sollte eine spezielle Staubabsaugvorrichtung der
KlasseM verwendetwerden.
Anschließen an einen AirLock-kompatiblen Staubabsauger (Abb.U)
Der Staubabsauganschluss
30
Ihrer Gehrungssäge ist mit dem D
e
WALT
AirLock-Anschlusssystem kompatibel. AirLock ermöglicht einen schnellen,
sicheren Anschluss zwischen Staubsaugerschlauch und derGehrungssäge.
1. Stellen Sie sicher, dass sich der Ring am AirLock-Anschluss
45
in der
entsperrten Position befindet. Richten Sie die Kerben am Ring und
am AirLock-Anschluss wie abgebildet aus, um die Elemente in die
entsperrte und gesperrte Position zubringen.
2. Stecken Sie den AirLock-Anschluss auf den Staubabsauganschluss
30
.
3. Drehen Sie den Ring in die gesperrtePosition.
NOTE: Führen Sie die Kugellager im Bundverschluss in den Schlitz ein
und sichern Sie die Verbindung. Die Gehrungssäge ist jetzt sicher mit
dem Staubsaugerverbunden.
WARTUNG
Ihr
DeWALT
-Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem
Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender
Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen
Reinigungab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern,
schalten Sie die Maschine aus und entfernen Sie den Akku oder
trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungenverursachen.

WARNUNG: Wenn das Sägeband verschlissen ist, ersetzen Sie es
durch ein neues scharfesSägeband.
Schmierung
Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.
Reinigung
Überprüfen Sie vor der Verwendung sorgfältig den oberen Sägeblattschutz,
den beweglichen unteren Sägeblattschutz sowie das Staubabsaugrohr,
damit sie korrekt arbeiten. Stellen Sie sicher, dass weder Späne noch Staub
oder Werkstückteilchen eine der Funktionen blockierenkönnen.
Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen
steckenbleiben, trennen Sie die Maschine von der Stromversorgung und
befolgen Sie die Anweisungen in Abschnitt Wechsel oder Montage
eines neuen Sägeblatts. Entfernen Sie die steckengebliebenen Teile und
montieren Sie das Sägebandwieder.
