Piedra de copa tipo 11 con brida de respaldo 608368-00
Juego de brida tipo 1 D284932
Guarda tipo 1 de 7" (178 mm) D284931
Flanjes para esmerilar 54339-00
Tuerca de fijación 22191-00
Llave para el disco 61820-01
Dispositivo de protección del eje 445928-01
ENSAMBLAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones personales
graves, apague la herramienta y desconéctela de la fuente de
alimentación antes de instalar y retirar accesorios, ajustar o
cambiar configuraciones o realizar reparaciones. Un arranque
accidental podría causar lesiones.

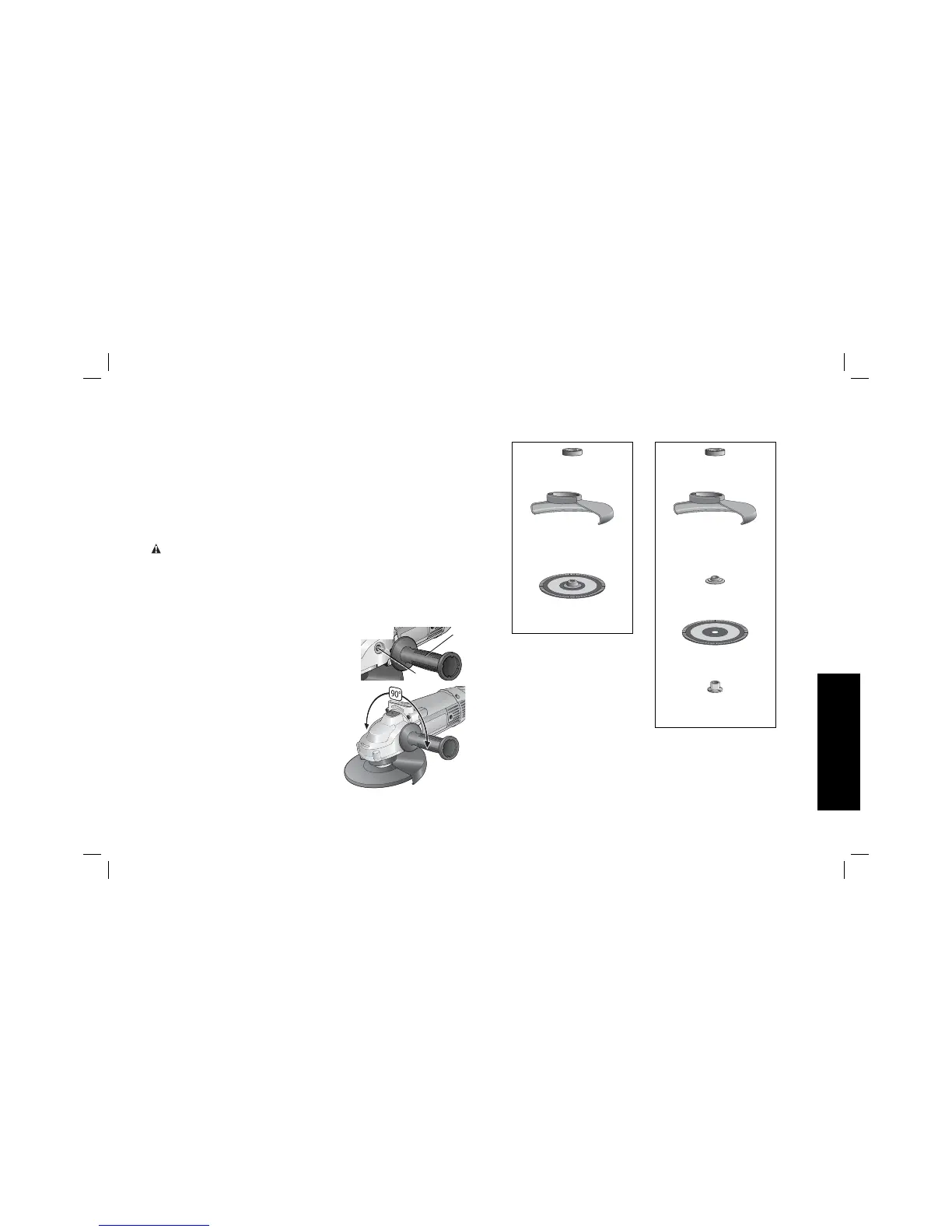

Instalación del mango lateral (Fig. 3)
Fije el mango lateral (C) a uno de los dos
C
H
FIG. 3
puertos del mango lateral (H).
Como girar la caja de
engranajes (Fig. 4)
1. Retire la guarda y las bridas de la
FIG. 4
herramienta.
2. Retire los cuatro tornillos de las
esquinas que fijan la caja de
engranajes a la carcaza del motor.
3. Sin separar la caja de engranes
de la carcaza del motor, gire la
cabeza de la caja de engranajes
hasta la posición que desee.
NOTA: El tamaño del disco debe corresponder al tamaño de la
guarda; un disco de 7 pulgadas no se debe utilizar con una guarda
de 9 pulgadas. La superficie inferior del disco debe permanecer
adentro del borde de la guarda.
montaje suave
445928-01
guarda tipo 27
D284937 7"
D284939 9"
brida de respaldo
54339-00
Disco de lijar
sin cubo
tuerca de fijacieón
22191-00
Sanding Flap Discs
montaje suave
445928-01
guarda tipo 27
D284937 7"
D284939 9"
Disco de lijar
con cubo
Español
53
