FIG. 3
D
C
H
G
H
4. Placez le dispositif de fixation (C) sur le boîtier avant de l’outil et
encerclez ce dernier avec le collier réglable (D).
5. Resserrez soigneusement le collier réglable (D) et accrochez-le
à la fixation (G) pour arrimer l’ensemble.
D
D
C
G
FIG. 4

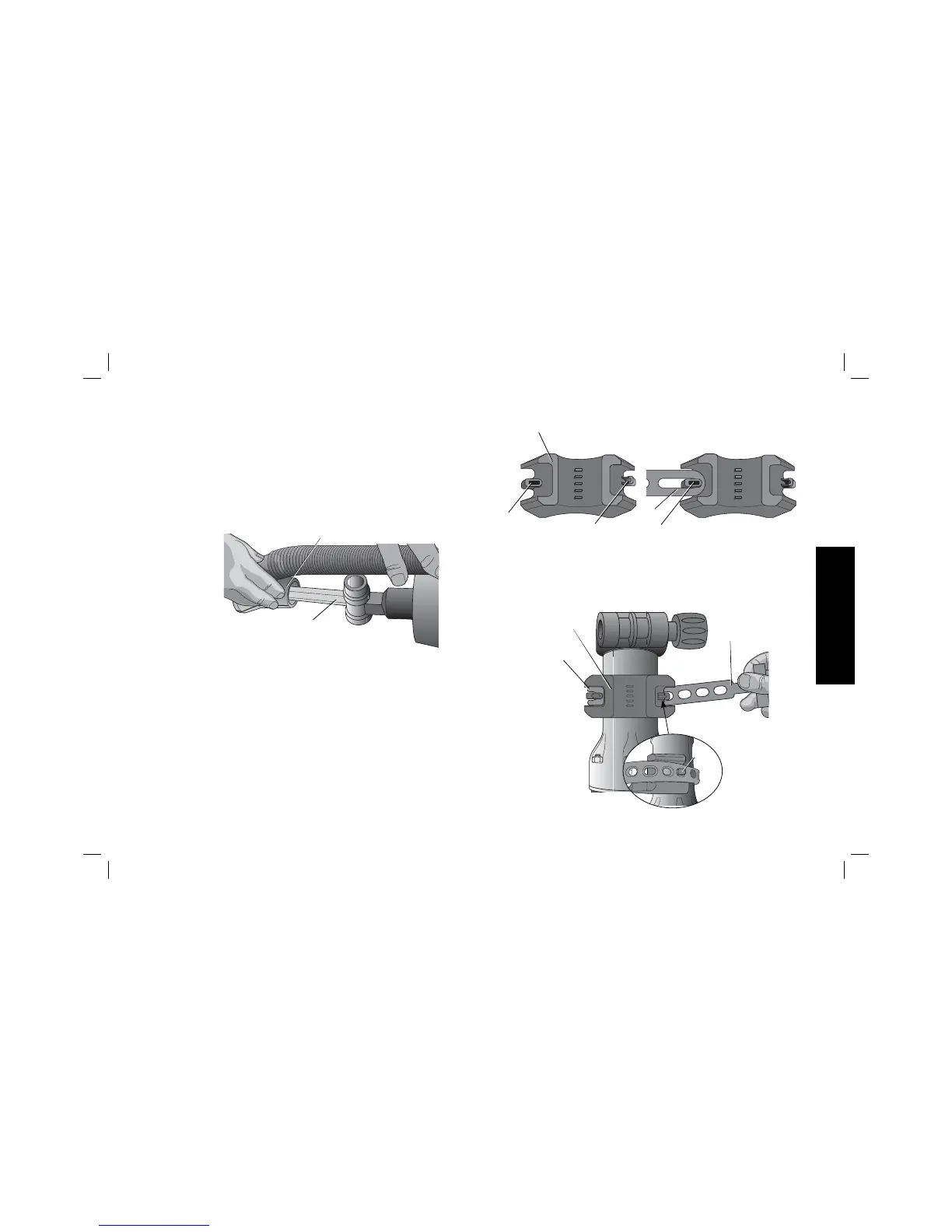

Montage du système de dépoussiérage à
l’outil (Fig. 1 à 5)
1. Insérez un burin (F) comme indiqué dans le manuel de
l’utilisateur de l’outil.
REMARQUE : la largeur maximum du burin est de 32 mm
(1,25po).
2. Insérez l’embout (A) sur le burin. Passez d’abord la partie étroite
de l’embout.
FIG. 2
F
A
3. Rattachez le collier réglable (D) au dispositif de fixation (C),
comme illustré.
IMPORTANT: noter la différence entre les fixations (G, H) sur le
dispositif de fixation (C). Le collier réglable DOIT être rattaché à
la fixation (H), comme illustré.
