DEUTSCH

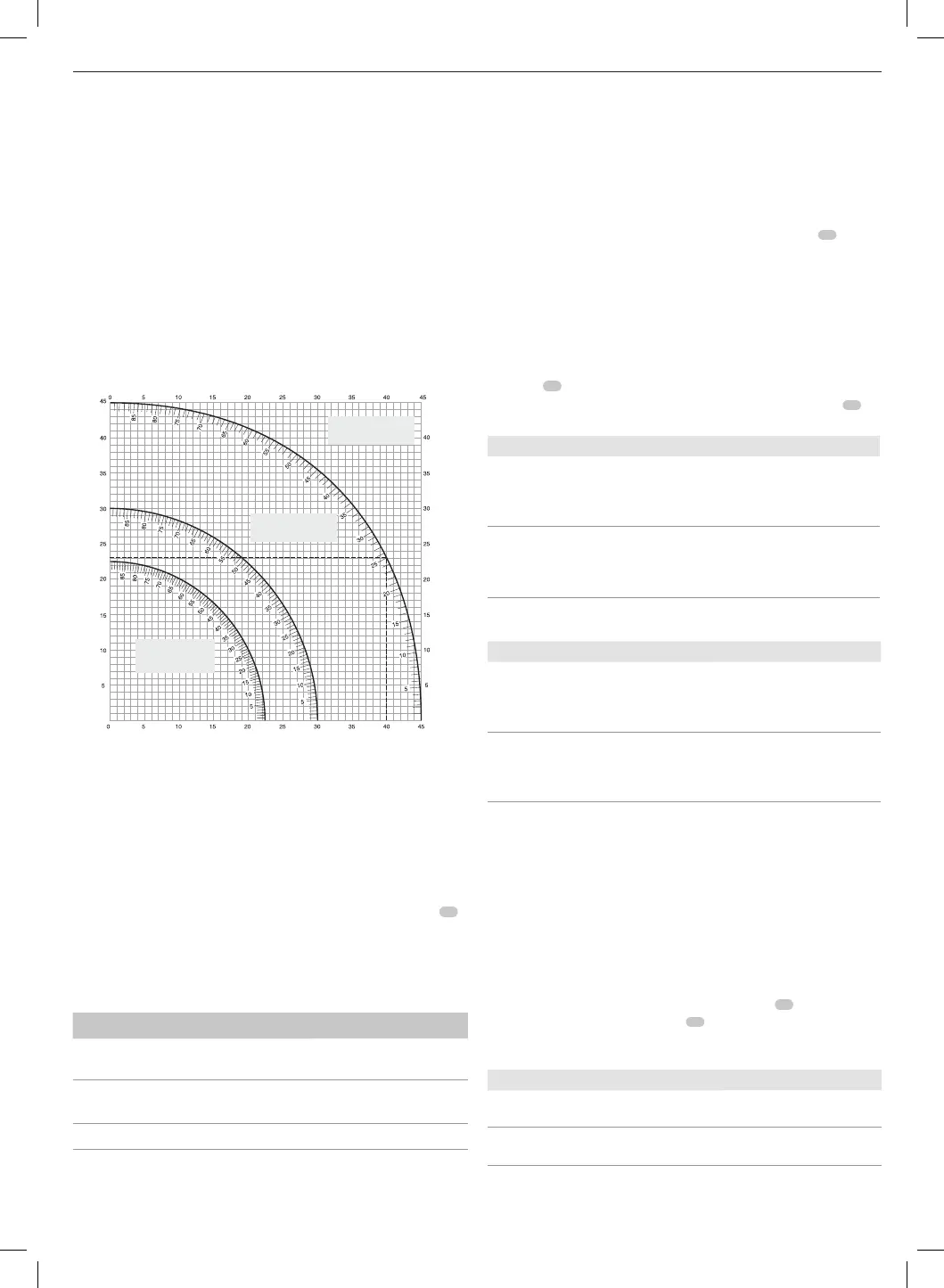

Das Diagramm unten hilft Ihnen dabei, die korrekten Neigungs- und
Gehrungseinstellungen für allgemeine Verbundgehrungschnitte zufinden.
• Wählen Sie den gewünschten Winkel A (Abb.S) Ihres Projekts und
finden Sie den Winkel auf dem entsprechenden Bogen imDiagramm.
• Folgen Sei von dem Punkt der Tabelle gerade nach unten, um den
korrekten Neigungwinkel zu finden, und gerade zur Seite, um den
korrekten Gehrungswinkel zufinden.
• Stellen Sie Ihre Säge auf den angegebenen Winkel ein und
machen Sie einige Probeschnitte. Versuchen Sie, die geschnittenen
Stückezusammenzusetzen.
BEISPIEL: Für einen 4-seitigen Kasten mit 26° Außenrwinkel (Winkel A,
Abb.S), verwenden Sie den Bogen oben rechts. Suchen Sie 26° auf der
Bogenskala. Folgen Sie der horizontalen Schnittlinie an jeder Seite, um
die Gehrungswinkeleinstellung an Säge (42°) zu erhalten. Folgen Sie
entsprechend der vertikalen Schnittlinie nach oben oder unten, um die
Neigungswinkeleinstellung an der Säge (18°) zu erhalten. Fürhen Sie immer
Probeschnitte an einigen Abfallstücken durch, um die Einstellungen der
Säge zuprüfen.
Einstellung des Gehrungswinkels an der Säge
Seitenwinkel des Kastens (Winkel A)
Einstellung des Neigungswinkels an der Säge
Schneiden von Grundformen (Abb.J, T)
Für gerade 90°-Schnitte legen Sie das Holz gegen den Anschlag und halten
Sie es wie in AbbildungT abgebildet in Position. Schalten Sie die Säge ein,
lassen Sie das Sägeblatt seine volle Drehzahl erreichen und lenken Sie den
Arm vorsichtig durch denSchnitt.
Schneiden von Grundformen von 70 mm bis 150 mm
vertikal gegen den Anschlag hochgestellt (Abb. J, T)
HINWEIS: Verwenden Sie den Verriegelungshebel gegen Verschieben
59
,
gezeigt in Abbildung J, wenn Sie Grundformen von 70 mm bis 150 mm
schneiden, die vertikal gegen den Anschlagliegen.
Positionieren Sie das Werkstück wie in AbbildungTdargestellt.
Alle Schnitte müssen mit der Rückseite der Form gegen den Anschlag und
mit der Unterseite gegen den Tischerfolgen.
Innenecke Außenecke
Linke Seite Gehrung links 45°
Sichere linke Seite des Schnitts
Gehrung rechts 45°
Sichere linke Seite des Schnitts
Rechte Seite Gehrung rechts 45°
Sichere rechte Seite des Schnitts
Gehrung links 45°
Sichere rechte Seite des Schnitts
Material bis zu 150 mm kann wie oben beschrieben geschnitten werden.
7-SEITIGER
KASTEN
VIERECKIGER
KASTEN
5-SEITIGER
KASTEN
Schneiden von Abschlussleisten (Abb. A1, U1, U2)
Ihre Gehrungssäge eignet sich gut zum Schneiden von Abschlussleisten.
Um genau zu passen, müssen die Gehrung bei Abschlussleisten mit
extremer Genauigkeiterfolgen.
Ihre Gehrungssäge hat spezielle voreingestellte Punkte zum Einrasten
bei Gehrungsschnitten, die links und rechts bei 22,5°, 31,6° und 35,3°
liegen, um Abschlussleisten mit dem richtigen Winkel herzustellen, und
sie besitzt Sperrklinken für den Neigungsanschlag bei 22,5° und 30° links
und rechts. Es gibt auch eine Markierung auf der Neigungsskala
10
bei 33,9°. Das Diagramm unten zeigt die korrekten Einstellungen zum
SchneidenAbschlussleisten.
HINWEIS: Tests mit Abfallsstücken sind extreme wichtig!
Anweisugnen zum Schneiden von Abschlussleisten, die
flach liegen, und Verwendung der Verbundfunktionen
(Abb. U1)
1. Das Werkstück muss flach mit der breiten Rückseite auf dem Sägetisch
liegen
17
.
2. Bringen Sie den oberen Teil des Werkstücks gegen the Anschlag
13
.
3. Die Einstellungen unten gelten für 45° gefederteAbschlussleisten.
Innenecke Außenecke
Linke Seite Neigung links 30°
Gehrungstisch eingestellt auf rechts
35,26°
Sicheres linkes Ende des Schnitts
Neigung rechts 30°
Gehrungstisch eingestellt auf links
32,26°
Sicheres linkes Ende des Schnitts
Rechte Seite Neigung rechts 30°
Gehrungstisch eingestellt auf links
35,26°
Sicheres rechtes Ende des Schnitts
Neigung links 30°
Gehrungstisch eingestellt auf rechts
35,26°
Sicheres rechtes Ende des Schnitts
4. Die Einstellungen unten gelten für Abschlussleisten mit 52° Winkel
oben und und 38° Winkelunten.
Innenecke Außenecke
Linke Seite Neigung links 33,9°
Gehrungstisch eingestellt auf rechts
31,62°
Sicheres linkes Ende des Schnitts
Neigung rechts 33.9°
Gehrungstisch eingestellt auf links
31,62°
Sicheres linkes Ende des Schnitts
Rechte Seite Neigung rechts 33,9°
Gehrungstisch eingestellt auf links
31,62°
Sicheres rechtes Ende des Schnitts
Neigung links 33,9°
Gehrungstisch eingestellt auf rechts
31.62°
Sicheres rechtes Ende des Schnitts
Alternative Methode zum Schneiden von Abschlussleisten
Schneiden von Abschlussleisten mit dieser Methode erfordert keinen
Neigungsschnitt. Genaue Änderungen am Gehrungswinkel können ohne
Beeinträchtigung des Neigungswinkels erfolgen. Wenn andere Ecken als
solche mit 90° vorhanden sind, kann die Säge schnell und einfach darauf
eingestelltwerden.
Anweisungen zum Schneiden von Abschlussleisten,
die winkelig zwischen Anschlag und Unterteil der Säge
liegen, für alle Schnitte (Abb. U2)
1. Legen Sie das Werkstück so an, dass der untere Teil (der beim Einbau
gegen die Wand gerichtet ist) gegen den Anschlag
13
liegt und der
obere Teil auf dem Sägetisch liegt
17
.
2. Die winkeligen “flachen” Teile an der Rückseite des Werkstücks müssen
rechtwinklig auf Anschlag und Sägetischliegen.
Innenecke Außenecke
Linke Seite Gehrung rechts bei 45°
Sichere rechte Seite des Schnitts
Gehrung links bei 45°
Sichere rechte Seite des Schnitts
Rechte Seite Gehrung links bei 45°
Sichere linke Seite des Schnitts
Gehrung rechts bei 45°
Sichere linke Seite des Schnitts
