Français
LAW 6IMR - LAW 14ITR

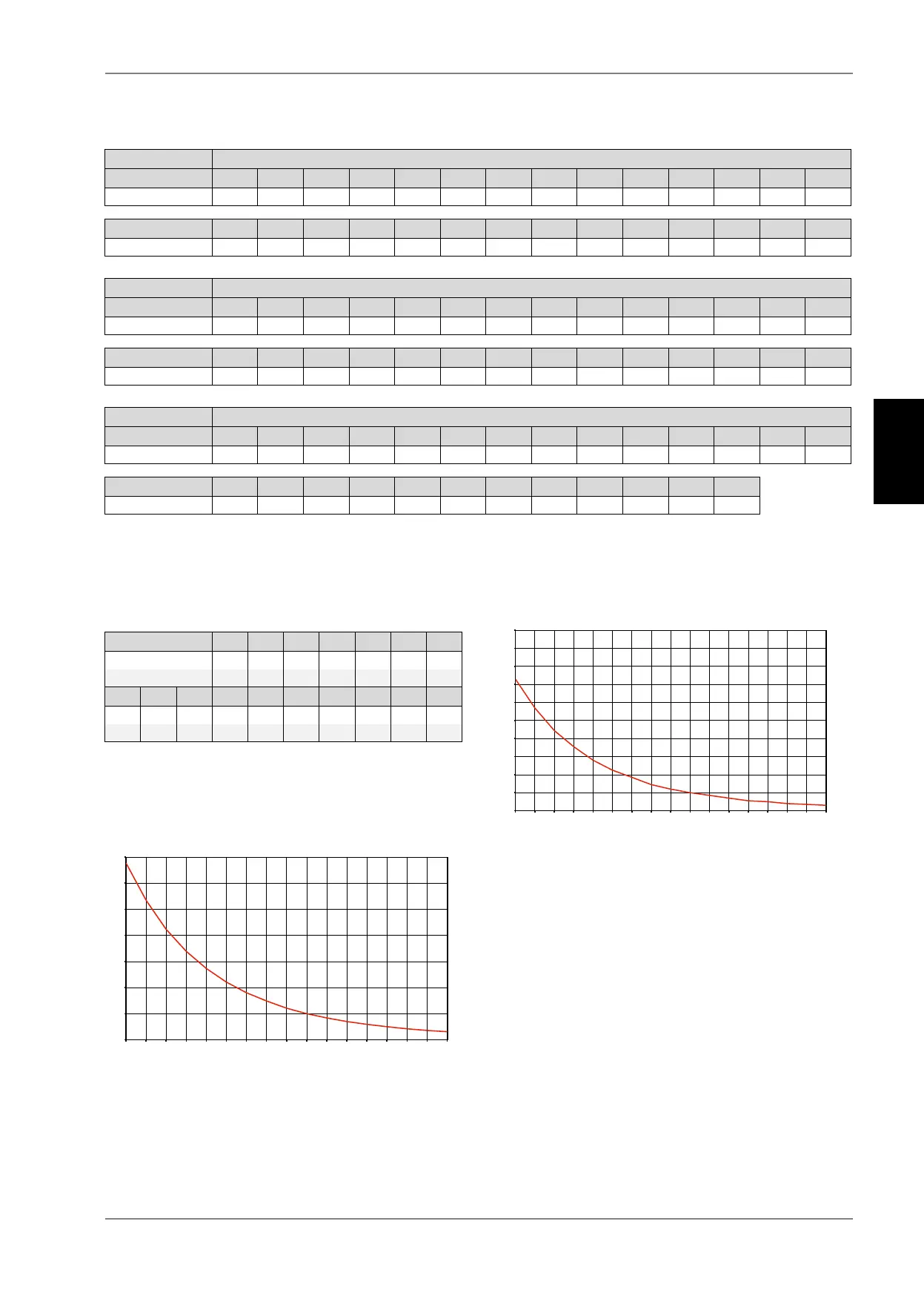

9.4 Courbes caractéristiques de la sonde de température de l'unité extérieure
9.5 Courbes caractéristiques de la sonde de température de l'unité intérieure
9.5.1 Courbes caractéristiques de la sonde
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes à la courbe de cara-
ctéristiques de sonde présentées à la Fig. 9.1 à la page 17.
Seule exception : la sonde de température extérieure livrée avec
la pompe à chaleur (voir Fig. 9.2 à la page 17).
Fig. 9.1:Courbe caractéristique de la sonde NTC-10
Fig. 9.2:Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
9.5.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu’elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées.
 Sur le mur extérieur d’une pièce d’habitation chauffée, de
préférence sur la face nord ou nord-ouest.
 Ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d’un mur ou sous le balcon).
 Ne pas installer à proximité de fenêtres, portes, ouvertures
d’aération, éclairage extérieur ou pompes à chaleur.
 Ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
Câble de sonde : longueur max. 40 m; section de fils min.
0,75 mm²; diamètre extérieur du câble 4-8 mm.
NTC - 10
Capteur d'air (unité extérieure)
Température en °C
-20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k 105 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5
Température en °C
25 26 28 30 32 34 36 38 40 50 60 70 80 90
k 10,0 9,57 8,76 8,04 7,38 6,78 6,24 5,74 5,30 3,59 2,49 1,76 1,27 0,93
NTC - 5
Capteurs de tuyauterie (unité extérieure)
Température en °C
-20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k 52,7 38,9 29,1 22,0 18,7 16,8 15,1 13,0 10,1 7,92 6,88 6,27 5,72 5,23
Température en °C
25 26 28 30 32 34 36 38 40 50 60 70 80 90
k 5,00 4,78 4,38 4,02 3,69 3,39 3,12 2,87 2,65 1,79 1,24 0,88 0,64 0,47
NTC - 200
Capteur de gaz chaud (sortie compresseur)
Température en °C
1 5 10 15 20 25 30 35 40 45 50 55 60 65
k 525,00 448,00 326,00 294,33 242,20 200,00 167,57 138,03 133,80 98,00 82,00 64,50 59,00 50,71
Température en °C
70 75 80 85 90 95 100 105 110 115 120 130
k 43,73 37,35 32,20 28,16 24,60 21,37 18,50 16,60 14,50 13,30 12,80 10,80
Température en °C
-20 -15 -10 -5 0 5 10
NTC-2 en k 14,6 11,4 8,9 7,1 5,6 4,5 3,7
NTC-10 en k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35 40 45 50 55 60
2,92,42,01,71,41,11,00,80,70,6
14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1








   
