DE-10 2202/D www.dimplex.eu
Deutsch Montage

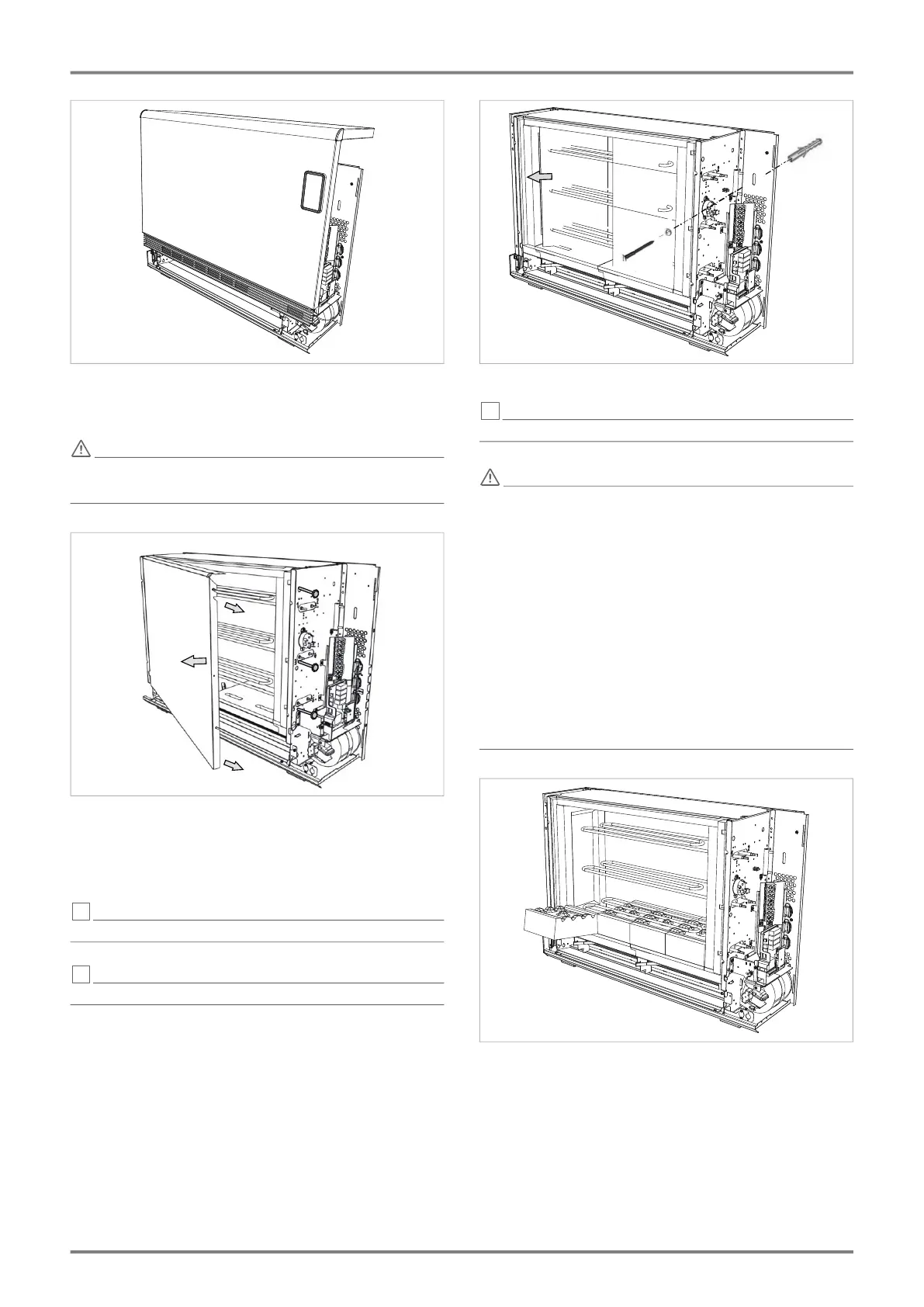

6.5 Vorderwand nach vorne aufschwenken und dabei
leicht anheben um es aus seiner hinteren Befestigung
zu lösen.
ACHTUNG!
Die inneren Blechkanten können scharfkan-
tig sein.
6.6 Kernraumabdeckung entfernen. Dazu die seitli-
chen drei Befestigungsschrauben lösen und entfer-
nen. Kernraumabdeckung leicht anheben, nach
außen schwenken (A) und anschließend nach rechts
ziehen (B).
HINWEIS
Transportschutz für die Heizelemente entfernen.
HINWEIS
Keine Gegenstände auf das Heizgerät stellen.
6.7 Kippsicherung anbringen.
HINWEIS
Die Verkabelung darf nicht beschädigt werden.
ACHTUNG!
Das Gerät muss so gesichert sein, dass es
nicht kippt. Nach dem Zusammenbau muss
die Oberkante des Speicherheizgerätes einer
horizontalen Belastung von mindestens
200 N (20,5 kg) standhalten können, ohne
sich zu neigen oder zu verschieben. Wenn
die erforderliche Stabilität mit dem mitgelie-
ferten Zubehör nicht erreicht werden kann,
z. B. wenn die Wand nicht stabil genug ist,
muss der Installateur eine geeignetere Me-
thode zur Befestigung des Heizgerätes an
der Wand anwenden.
6.8 Erste Reihe der Speichersteine unterhalb des
Heizelements in den Kernraum schieben, beginnend
von rechts.
Darauf achten, dass die Vertiefungen in den Speicher-
steinen zur Aufnahme des Heizkörpers immer nach
oben zeigen.
