DE-12 2202/D www.dimplex.eu
Deutsch Elektrischer Anschluss
7. Elektrischer Anschluss
HINWEIS
Beim elektrischen Anschluss des Speicherheizgerätes
sind die einschlägigen VDE-, EN- und IEC-Normen zu
beachten. Die technischen Anschlussbedingungen
des Energieversorgers bzw. Netzbetreibers müssen
eingehalten werden.

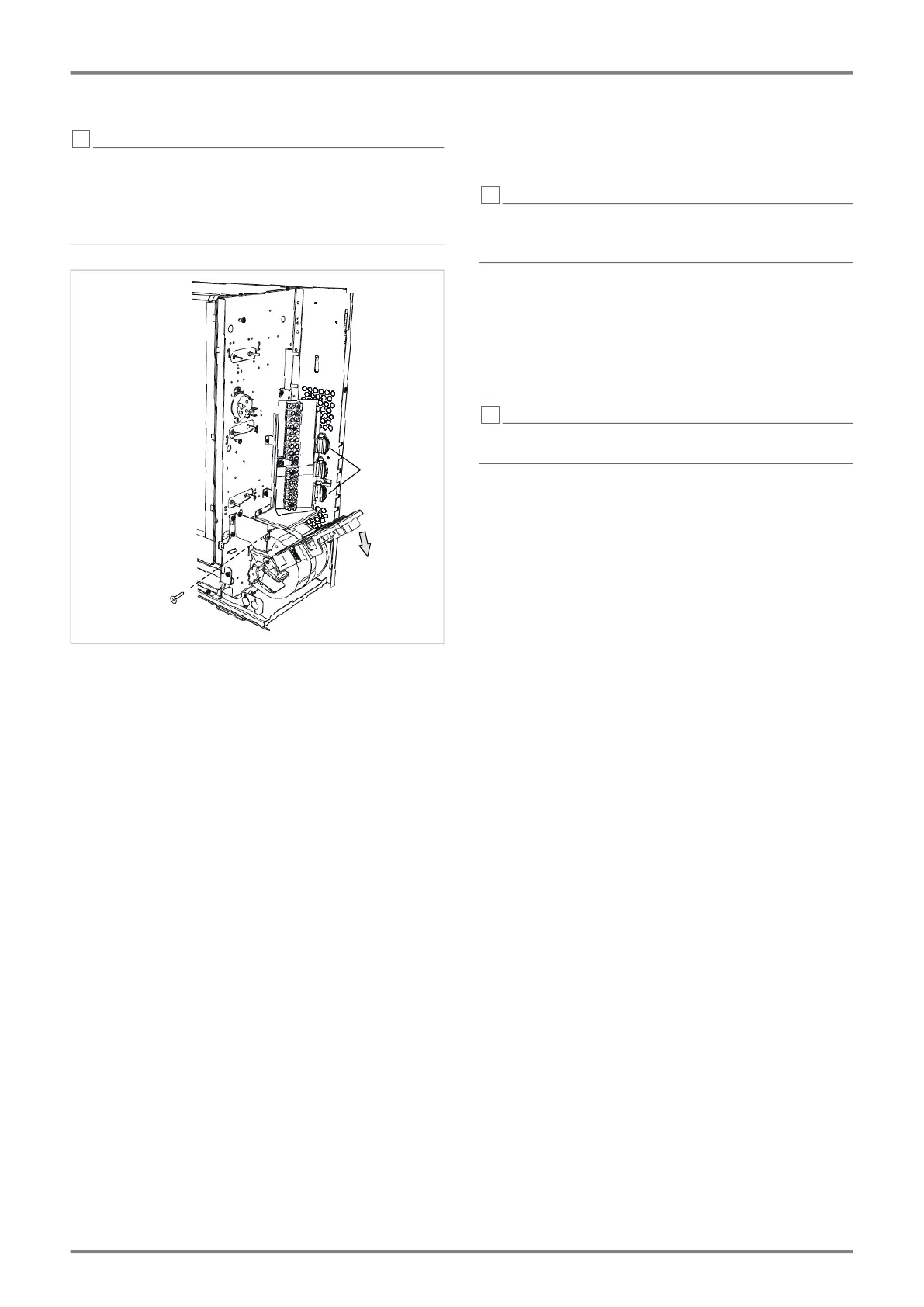

7.1 Sicherungsschraube (A) herausdrehen und
Hauptelektronik nach unten klappen (B), um Zugang
zu den Anschlussklemmen zu erhalten.
Elektrische Anschlussleitungen einführen und zug-
entlasten. (C). Leitungen so kürzen, dass sie im Betrieb
keine heißen Geräteflächen berühren können. Keine
Kabelschleifen hinter oder unter das Gerät legen!
HINWEIS
Achten Sie beim Hochklappen der Hauptelektronik in
die vertikale Position darauf, dass keine Leitungen
eingeklemmt werden.
Elektrischen Anschluss nach Schaltbild herstellen.
Schaltbild und Anschlussklemmen siehe Folgeseite.
Fertigmontage
Gehäuseteile wieder anbringen, umgekehrter Vor-
gang der Demontage.
HINWEIS
Ziehen Sie die Schrauben mit dem geeigneten Dreh-
moment (max. 1,2 Nm) an.
