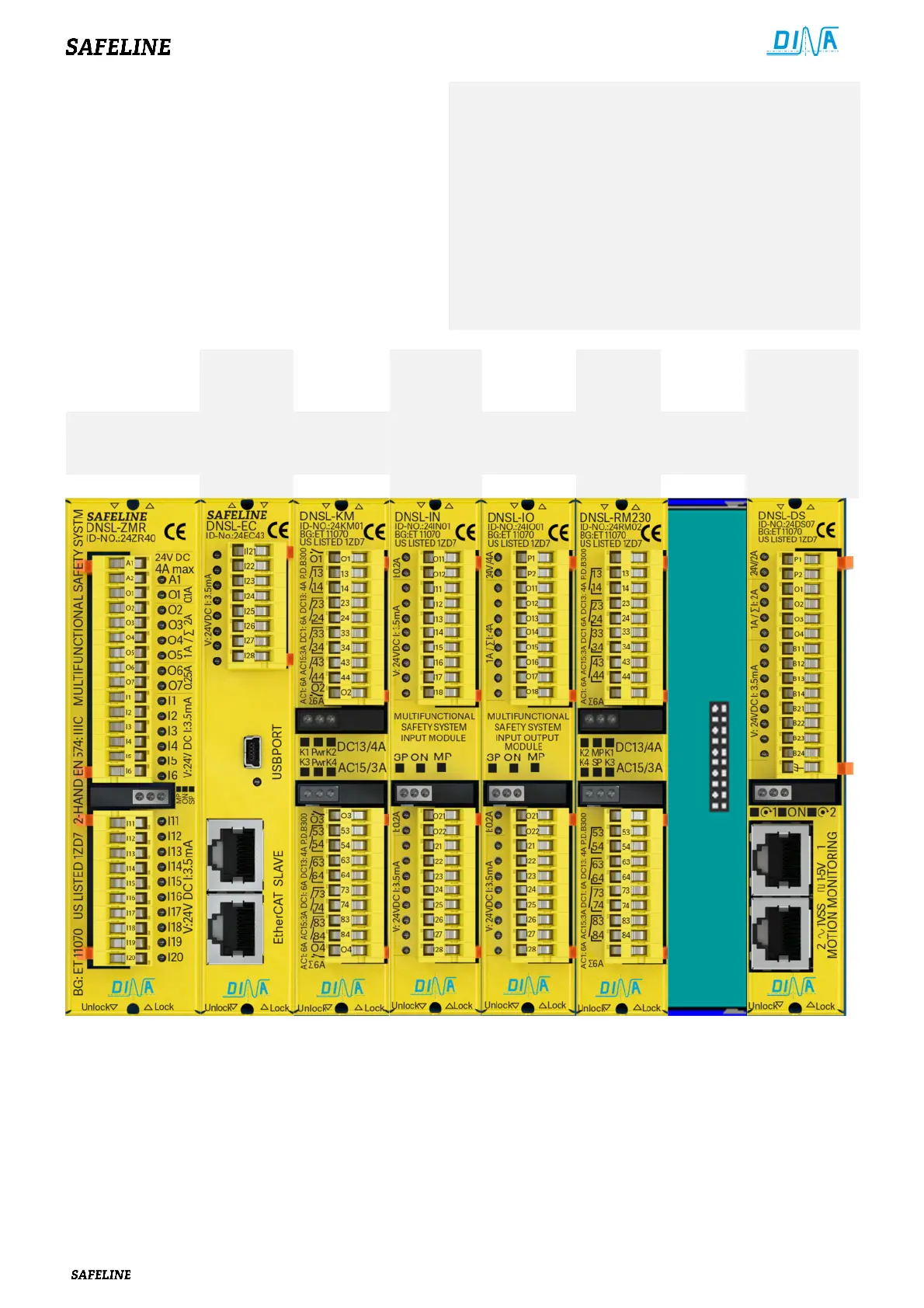

Aufbau
• Ein Zentralmodul ist in einer Applikation notwendig.
• Die Anzahl anderer Module ist bedarfsabhängig.
• Das Zentralmodul ist immer links im Rack.
• Der Feldbus ist im zweiten Steckplatz.
• Bei Verwendung von ZMB, ZMT oder ZMR ist der
Daten Interface rechts separat montiert.
• Bei Feldbus Einsatz ist Feldbus und Daten Interface
im selben Module integriert.
• Das Relaismodul DNSL-KM ist nur mit DNSL-ZMR
einsetzbar und ist direkt rechts davon zu stecken.
• Der Steckplatz für alle anderen Module ist beliebig.
Mounting
• A central module is necessary in an Application.
• The number of other modules is breath-responsive.
• The central module is always left in the rack.
• The field bus is in the next slot.
• The data interface is separately right mounted if ZMB,
ZMT or ZMR are used.
• The data interface and the field bus are integrated at
the same module if a field bus is used.
• The relay module DNSL-KM can be used only with the
DNSL-ZMR and must be placed at the right side.
• All other modules may be placed in any order.
Zentralmodul
Feldbus
Daten
Interface
Relais
Modul
Ein-,
Ausgang
Modul
Ein-,
Ausgang
Modul
Relais
Modul Frei
Drehzahl-
überwachung
Modul
Central module
Field bus
Data
interface
Relay
module
In-,
output
module
In-,
output
module
Relay
module Free
Speed
monitoring
Modul
DNSL-ZMR DNSL-EC DBSL-KM DNSL-IN DNSL-IO DNSL-RM DNSL-DS
