DINSE DIX FDE 100 L User Manual

4. Descripción del aparato
4.1 Descripción del aparato
DIX FDE 100 L

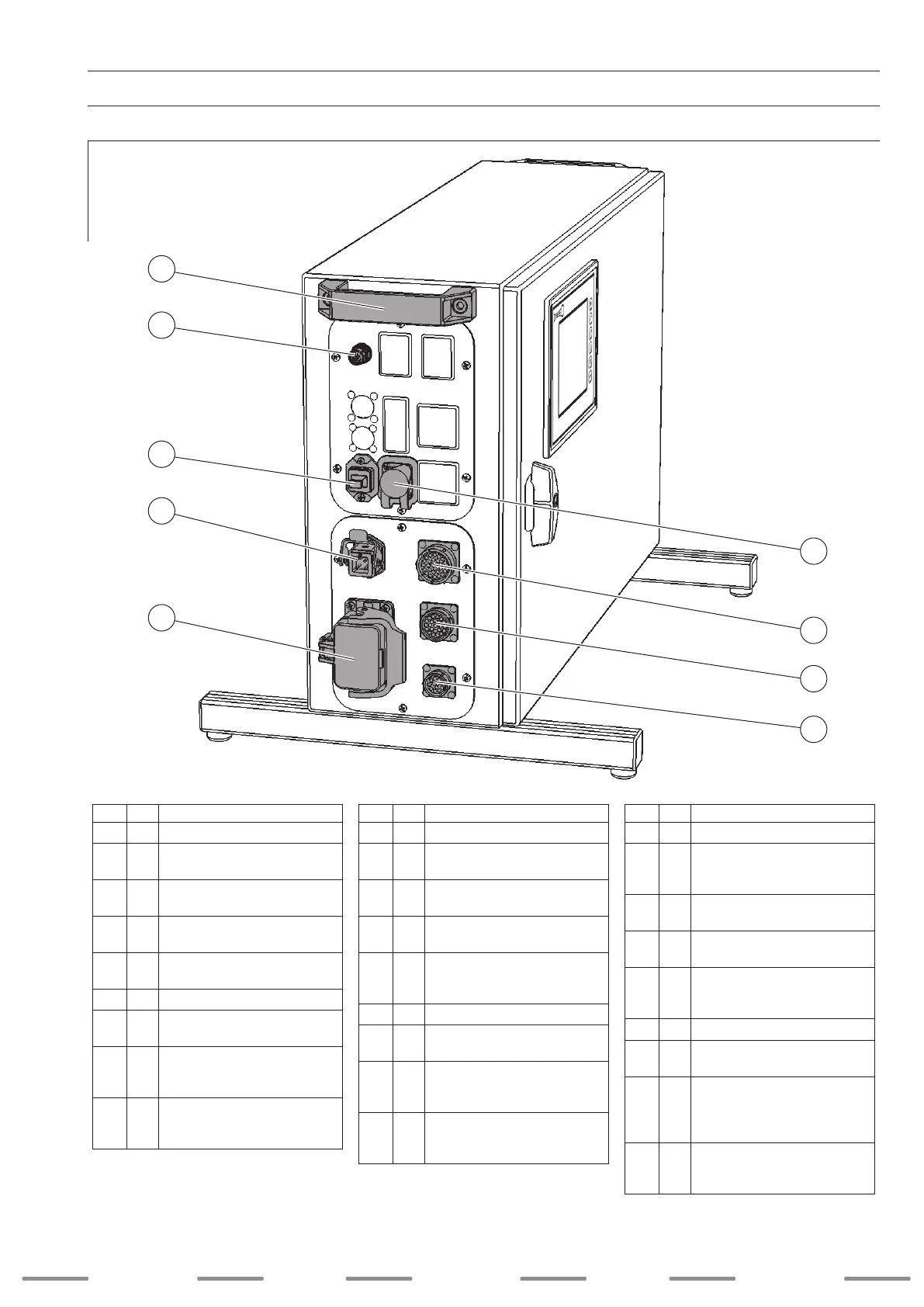

4.1.2 Vista trasera
Pos. Descripción
1 Asa de transporte trasera
2 X18
Conexión de fuente de corriente
de la hilo caliente
Bus CAN (opcional)
3 X17
Monitoring (opcional)
RJ 45
4 X12
Tensión de red
5 polos (M)
5 X11
Integración en el circuito de
protección
6 polos (M)
6 X24 Interfaz USB
7 X7
Interfaz analógica
28 polos (H)
8 X3
Unidad de control
Unidad de arrastre frontal
FD 100 LS(-WB)
23 polos (H)
9 X5
Unidad de control
Devanador de hilo WD 300
12 polos (H)
(M = conector macho / H = conector hembra)
4. Device description
4.1 Device description
DIX FDE 100 L
4.1.2 Rear view
Item Description
1 Rear handle
2 X18
Connection
hot wire power source
CAN-Bus (optional)
3 X17
Monitoring (optional)
RJ 45
4 X12
Supply voltage
5 pin (M)
5 X11
Integration into protective
circuit
6 pin (M)
6 X24 USB interface
7 X7
Analog interface
28 pin (F)
8 X3
Control unit
FD 100 LS(-WB) front drive
23 pin (F)
9 X5
Control unit
WD 300 wire feeder
12 pin (F)
(M = male connector / F = female connector)
4. Gerätebeschreibung
4.1 Gerätebeschreibung
DIX FDE 100 L
4.1.2 Rückansicht
Pos. Beschreibung
1 Hinterer Tragegriff
2 X18
Anschluss
Heißdrahtstromquelle
CAN-Bus (optional)
3 X17
Monitoring (optional)
RJ 45
4 X12
Netzspannung
5 pol. (M)
5 X11
Einbindung in den Schutzkreis
6 pol. (M)
6 X24 USB Schnittstelle
7 X7
Analoge Schnittstelle
28 pol. (W)
8 X3
Steuerung
Frontantrieb FD 100 LS(-WB)
23 pol. (W)
9 X5
Steuerung
Drahtvorschub WD 300
12 pol. (W)
(M = männlicher Anschluss / W = weiblicher Anschluss)
SchweiSSen welding
weldingSoldadura SchweiSSen
27
1
2
7
:
:
:
:
:
:
6
4
5
9
8
3
