DINSE DIX FDE 100 L User Manual

4. Descripción del aparato
4.5 Descripción del aparato
DIX FDE-PN (LWL) 100 L

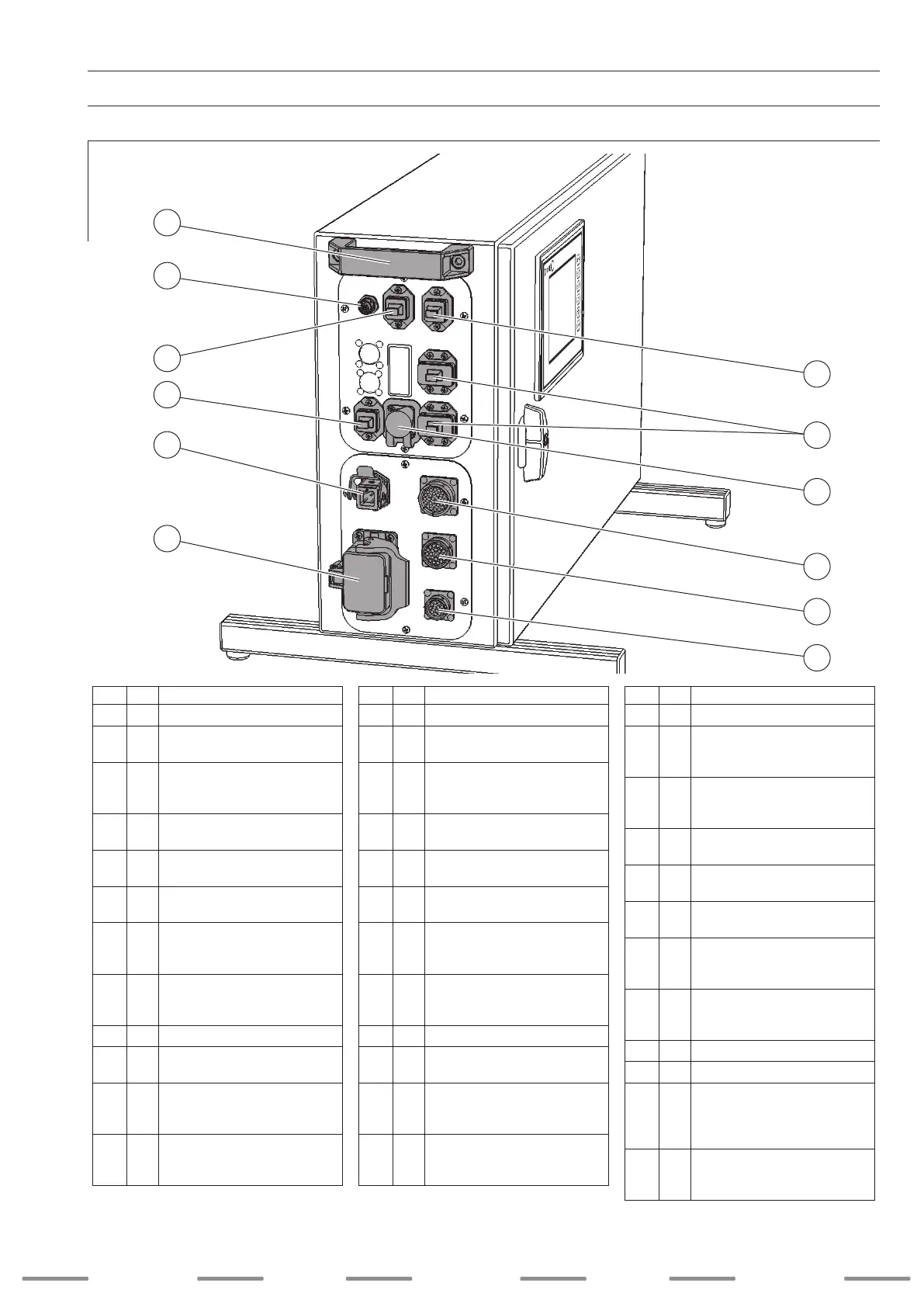

4.5.2 Vista trasera
Pos. Descriptión
1 Asa de transporte trasera
2 X18
Conexión de fuente de corriente
de la hilo caliente
Bus CAN (opcional)
3 X14
PROFINET I/O
RJ 45 para cable de cobre
SCRJ para bra óptica
4 X17
Monitoring (opcional)
RJ 45
5 X12
Tensión de red
5 polos (M)
6 X11
Integración en el circuito de
protección 6 polos (M)
7 X13
PROFINET I/O
RJ 45 para cable de cobre
SCRJ para bra óptica
8 X15
Tensión del BUS: 1 x 24VCC
1 x 24VCC conectado
5 polos (M)
9 X24 Interfaz USB
10 X7 Interfaz analógica 28 polos (H)
11 X3
Unidad de control
Unidad de arrastre frontal
FD 100 LS(-WB)
23 polos (H)
12 X5
Unidad de control
Devanador de hilo WD 300
12 polos (H)
(M = conector macho / H = conector hembra)
4. Device description
4.5 Device description
DIX FDE-PN (LWL) 100 L
4.5.2 Rear view
Item Description
1 Rear handle
2 X18
Connection
hot wire power source
CAN-Bus (optional)
3 X14
PROFINET I/O
RJ 45 for copper wire
SCRJ for glass ber cable
4 X17
Monitoring (optional)
RJ 45
5 X12
Supply voltage
5 pin (M)
6 X11
Integration into protective circuit
6 pin (M)
7 X13
PROFINET I/O
RJ 45 for copper wire
SCRJ for glass ber cable
8 X15
BUS voltage 1 x 24 VDC
1 x 24 VDC switched
5 pin (M)
9 X24 USB interface
10 X7
Analog interface
28 pin (F)
11 X3
Control unit
FD 100 LS(-WB) front drive
23 pin (F)
12 X5
Control unit
WD 300 wire feeder
12 pin (F)
(M = male connector / F = female connector)
4. Gerätebeschreibung
4.5 Gerätebeschreibung
DIX FDE-PN (LWL) 100 L
4.5.2 Rückansicht
Pos. Beschreibung
1 Hinterer Tragegriff
2 X18
Anschluss
Heißdrahtstromquelle
CAN-Bus (optional)
3 X14
PROFINET I/O
RJ 45 für Kupferkabel
SCRJ für Lichtwellenleiter
4 X17
Monitoring (optional)
RJ 45
5 X12
Netzspannung
5 pol. (M)
6 X11
Einbindung in den Schutzkreis
6 pol. (M)
7 X13
PROFINET I/O
RJ 45 für Kupferkabel
SCRJ für Lichtwellenleiter
8 X15
BUS-Spannung: 1 x 24VDC
1 x 24VDC geschaltet
5 pol. (M)
9 X24 USB Schnittstelle
10 X7
Analoge Schnittstelle
28 pol. (W)
11 X3
Steuerung
Frontantrieb FD 100 LS(-WB)
23 pol. (W)
12 X5
Steuerung
Drahtvorschub WD 300
12 pol. (W)
(M = männlicher Anschluss / W = weiblicher Anschluss)
SchweiSSen welding
weldingSoldadura SchweiSSen
35
1
2
10
:
:
:
:
:
:
9
5
6
12
11
7
3
4
8
