Goujons
M8 x125x100 / 120
Toit de cabine
Joint EPDM 25 mm.
Rondelle caoutchouc ø 7
Rondelle plate large ø 8
Écrou M8
Écrou M8
Rondelle plate large ø 8
Support de xation
(voir Id. 57)
Rondelle plate large
Écrou autobloquant M8

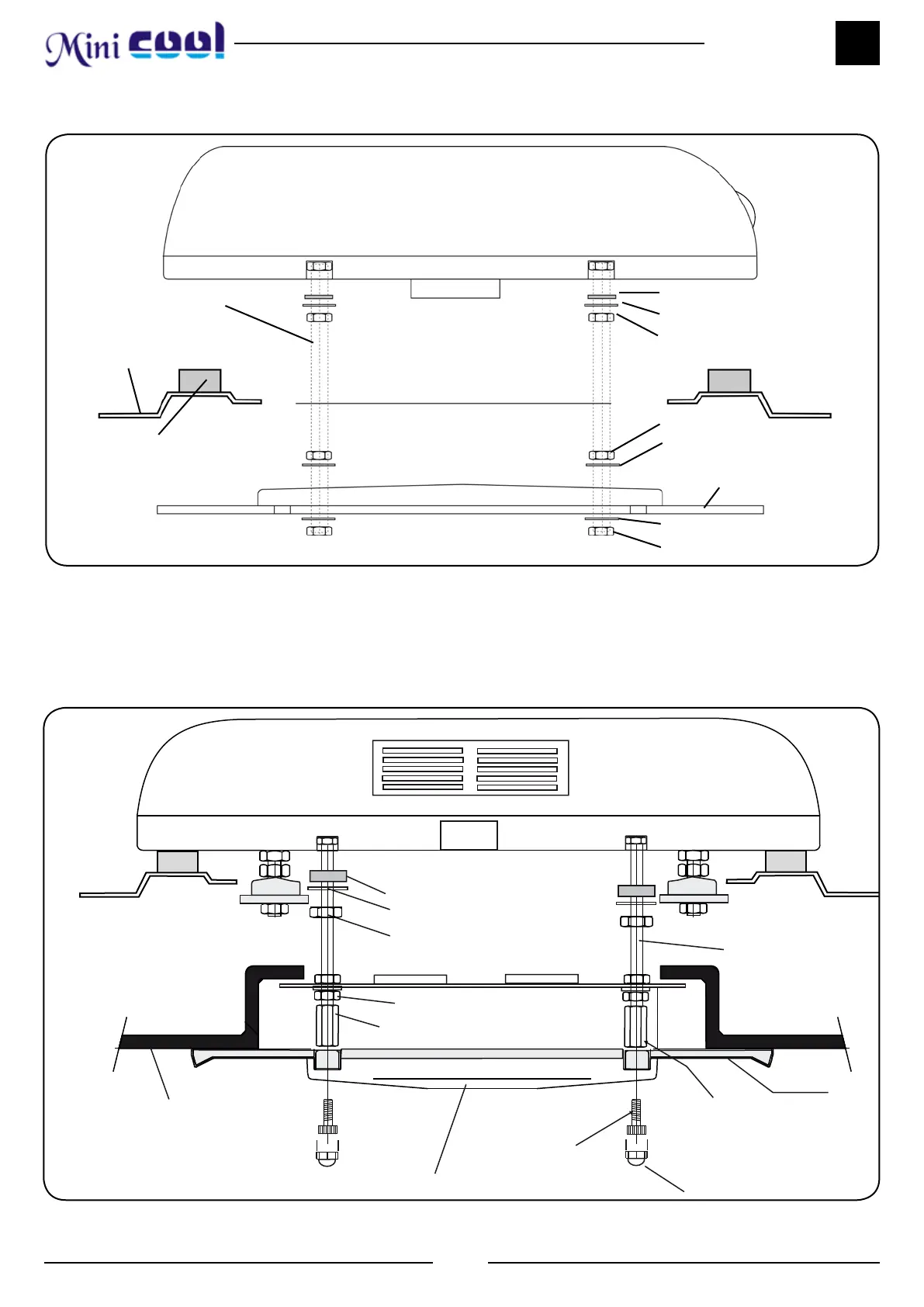

Vue explosée jusqu’à la xation des SUPPORTS DE FIXATION
Vue explosée jusqu’à xation des CONSOLES
Écrou M6
Rondelle plate large Ø6
Rondelle caoutchouc Ø6
Tapisserie
Face avant à fenêtres
(4) Capuchons protection M6
Goujons M6
Console
(voir Id. 29 )
La partie inférieure du séparateur
doit être à 1 mm de la tapisserie
6/100x15 allen
Écrou M6
M6 Hexagons
