48
4
Dichtung
Dichtung
Entfernen
Dichtung
Dichtung
4a
Dichtung
Kabinendach
Dichtung
Ca. 100 mm (Schutzpapier)
5 mm
A
4

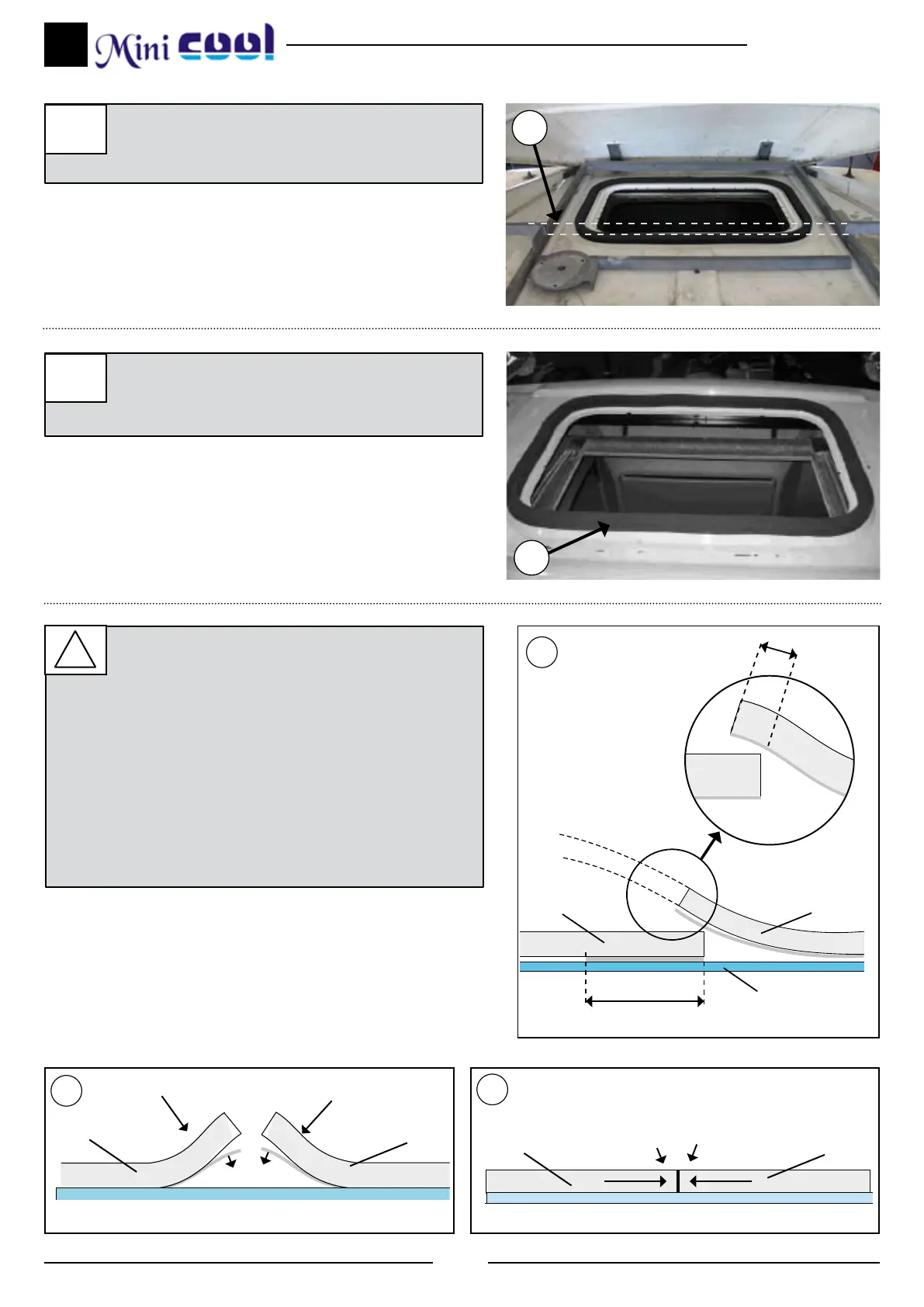

Falls der Spoiler eine Mittelstange hat, diese
im Bereich der Punkte schneiden, um das Gerät
installieren zu können.
4a
Die EPDM-Dichtung (Nr. 28/28a p.46) um
die Lukenöffnung herum ankleben (siehe
Detailansicht für das Schneiden der Ränder)
WIE DIE EPDM-DICHTUNG GESCHNITTEN
WIRD, UM FILTRATIONEN IN DER KABINE ZU
VERMEIDEN
A- Dichtung aufkleben und dabei einen
Papierschutz von 100 mm auf jeder Seite
beibehalten.
B- Die zwei Papierstücke entfernen.
C- Unter Anpressen beider Enden aufkleben.
!
B
C
