50
7a
7a

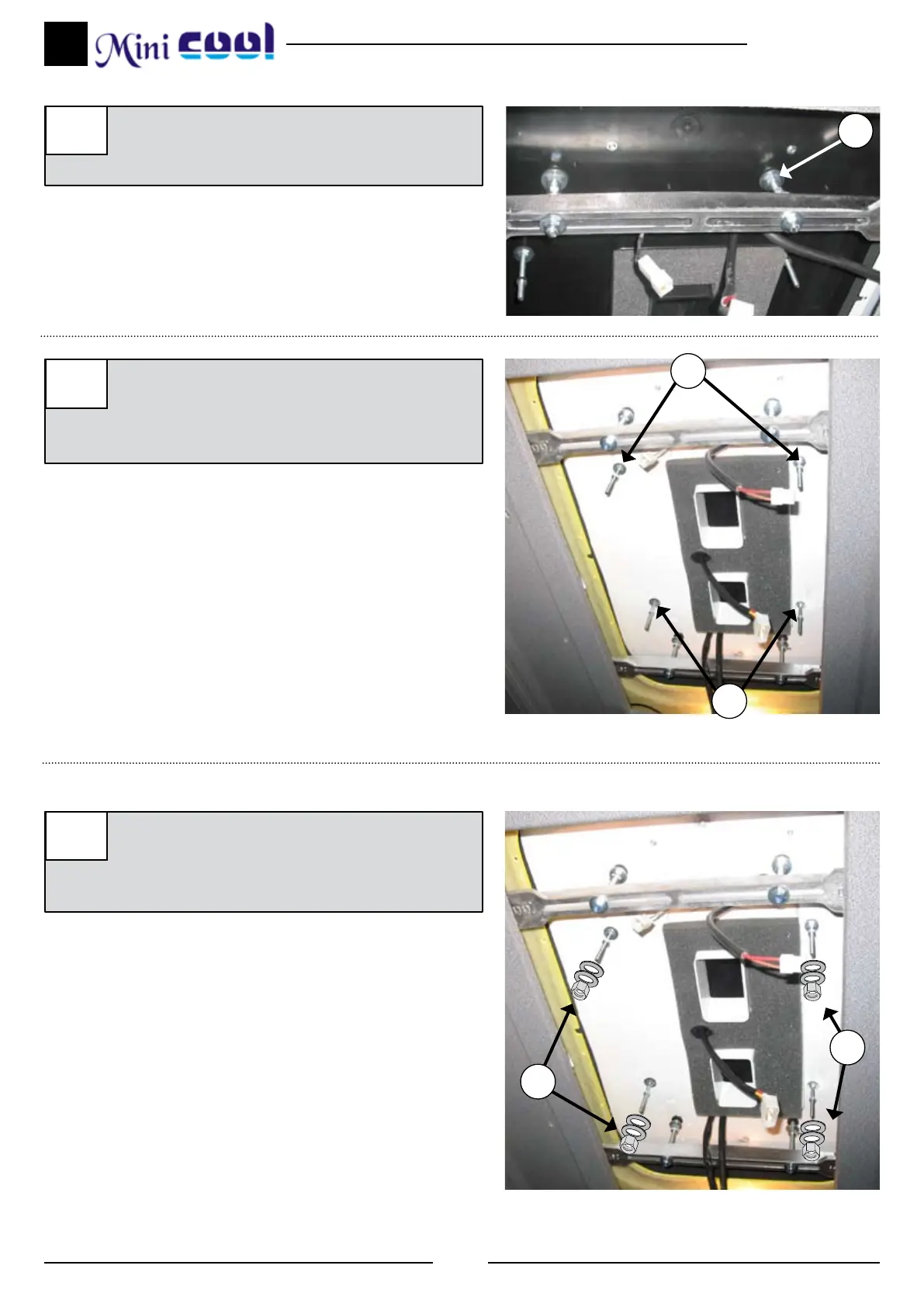

Befestigungsauagen (2) mit einer Unterleg-
scheibe (1) und einer Autobloc-Mutter (1) M8
einlegen, jedoch ohne anzuziehen.
8
10 mm Gewinde für die Stiftschrauben (4)
M6 x 55 oder 80 am angegebenen Punkt
schneiden laut Distanz (A) beschrieben in
Abbildung 10
9
Jeweils die Gummischeibe (1) Ø6, eine
Breitansch-Flachscheibe (1) Ø6 und eine
Mutter (1) M6 auf die M6 Stiftschrauben legen.
Die Mutter anziehen.
8
8
9
9
