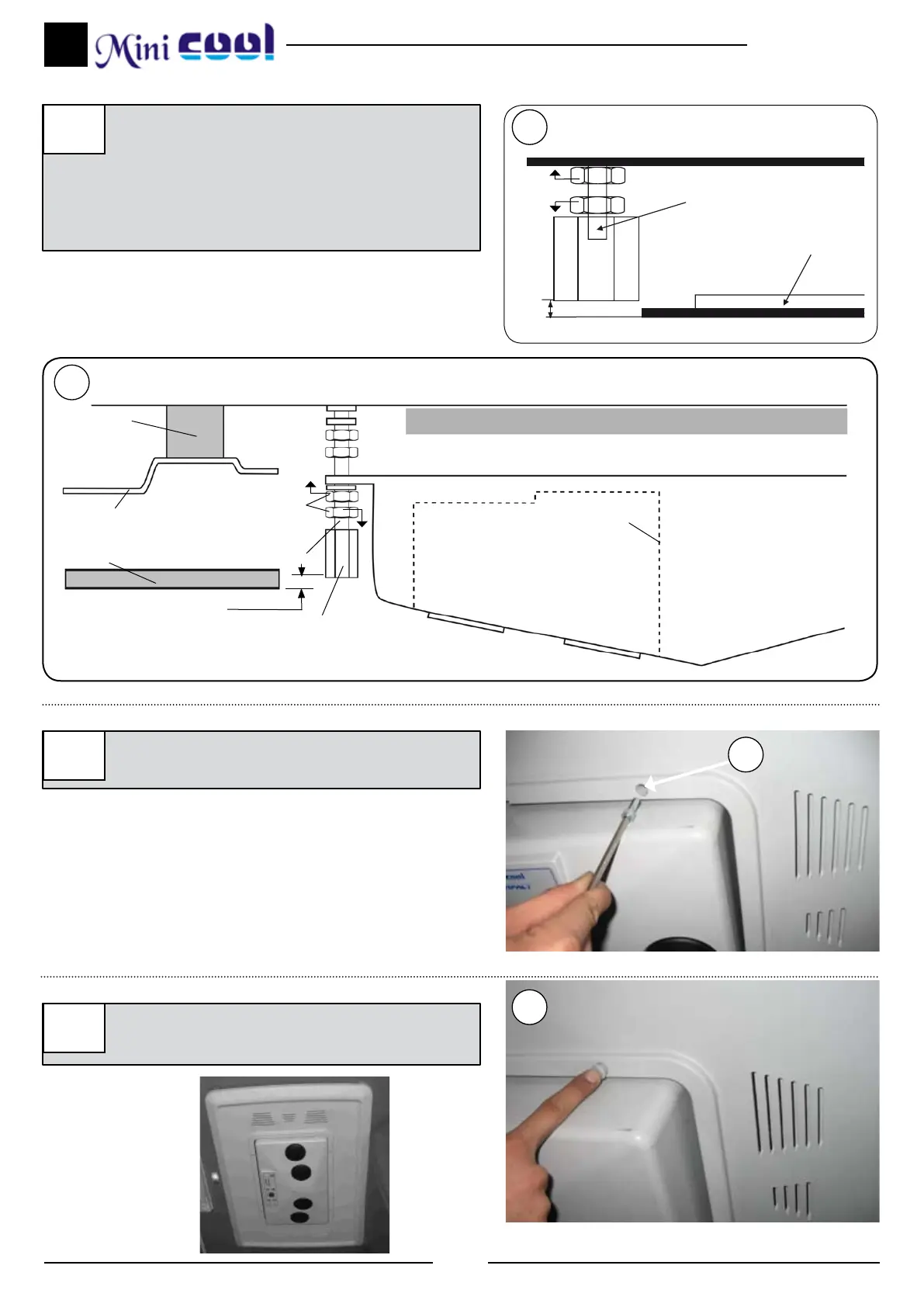

Sechskantschrauben M6
Bezug
1 mm
Ca.
Grundplatte Minicool
(A)
15
Die Mutter M6 (A) nach dem Anziehen der
Mutter auf jeder Stiftschraube auegen. Die
Sechskantschrauben M6 einschrauben, bis sie nur
1 mm aus dem Bezug herausragen. Die Muttern
M6 (A) lösen, bis sie die Sechskantschrauben
berühren und sie zusammen anziehen.
15
Vorderseite mit Gittern
Bezug
1 mm.
EPDM-
Dichtung
Kabinendach
Sechskantschrauben M6
Mutter M6
Stiftschraube M6
15
Grundplatte Einheit
(A)
Kabelführungen
Schaumgummidichtung
16
Die Konsole anhand von (4) Inbusschrauben
M6/100x15 anbringen.
16a
Die Köpfe der Inbusschrauben (4) M6/100x15
mit Kunststoffkappen M6 abdecken.
16
16a
