Dirt Devil FH50010 - Tool Caddy Assembly

Run the hose back to
the upper caddy and
press into hose clip #2
(see diagram 1).
Lock the attachment
end of the hose into
place by pressing down
onto the post located on
the right side of the
lower tool caddy, until
secure in place.
TOOL CADDY ASSEMBLY*
7
* Not available on all models
Align tabs on tool caddy with
slots on midsection and snap
into place.
Place nut into recess on tool caddy and
hold into place (Diagram 2). Press handle
release with your other hand to tilt the
midesction backwards (Diagram 2a).
Place screw through center of
lower midsection and tighten.

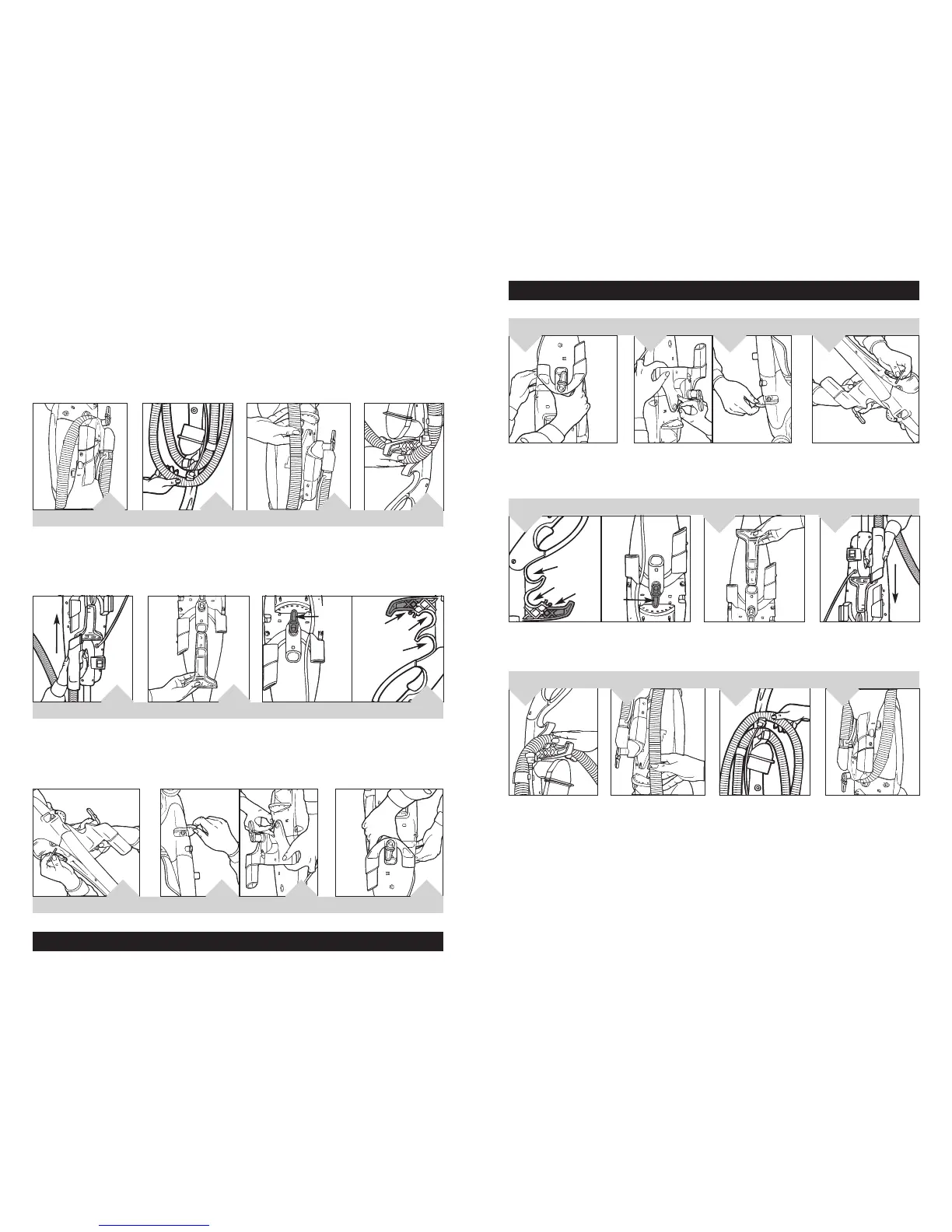

1.
2.
3.
2a.
TOOL REQUIRED: PHILLIPS SCREWDRIVER
Wrap the cord around the upper and lower cord
clips.
Slide the Upholstery/Stair
Attachment into the middle
slot of the lower tool caddy.
4.
6.
5.
Continue wrapping the
hose clockwise around
the tool caddies, pressing
the hose into the groove
on the bottom of the
lower tool caddy.
7.
9. 10.
Run the hose to the
upper caddy and press
into hose clip #1 (See
diagram 1).
8.
Upper
Cord
Clip
Hose Clip 1
Hose Clip 2
Lower
Cord
Clip
Clip the adapter end of the
hose into the slot on the
lower tool caddy.
Faites passer à nouveau
le tuyau sur le support
d’accessoires supérieur
et insérez-le dans
l’attache pour tuyau n°2
(voir le diagramme 1).
Verrouillez l’extrémité de
fixation du tuyau en
appuyant dessus jusqu’à ce
qu’il s’emboîte solidement
dans le support situé sur
la droite du support
d’accessoires inférieur.
ASSEMBLAGE DU SUPPORT À ACCESSOIRES*
7
*Non disponible sur tous les modéles
Alignez les attaches du support
à accessoires sur les encoches
de la section médiane et
enclenchez-les.
Insérez la vis au centre de la
section médiane et serrez.
1.
2.
3.
2a.
OUTIL NÉCESSAIRE : TOURNEVIS CRUCIFORME
Enroulez le cordon autour des attaches inférieure
et supérieure.
4.
6.
5.
Continuez à enrouler le
tuyau autour des supports
d’accessoires dans le sens
des aiguilles d’une montre,
en appuyant dessus jusqu’à
ce qu’il s’enclenche dans
l’encoche située en bas du
support d’accessoires
inférieur.
7.
9. 10.
Faites passer le
tuyau sur le support
d’accessoires
supérieur et insérez-
le dans l’attache
pour tuyau n°1 (voir
le Schéma 1).
8.
Attache de
tuyau 2
Attache
inférieure
du cordon
Attachez l’extrémité de
fixation du tuyau dans
l’encoche du support
d’accessoires inférieur.
Placez l’écrou dans le creux situé sur le
support à accessoire et maintenez-le
(Schéma 2). Appuyez sur le déclencheur de
la poignée avec la main pour faire basculer
la section médiane en arrière (Schéma 2a).
Attache
supérieure
du cordon
Attache de
tuyau 1
Faites glisser l’accessoire
de nettoyage des escaliers
et des meubles dans l’en-
coche du milieu du support
d’accessoires inférieur.
