E6
COMO ENSAMBLAR
E7
ENSAMBLAJE DEL CONTENEDOR DE ADDESORIOS
ALMACENAMIENTO DE ACCESORIOS Y CORDÓN ELÉCTRICO
HERRAMIENTAS REQUERIDAS: DESTORNILLADOR EN CRUZ
1.
CORDÓN
ELÉCTRIO
SECCIÓN
MEDIA
BASE

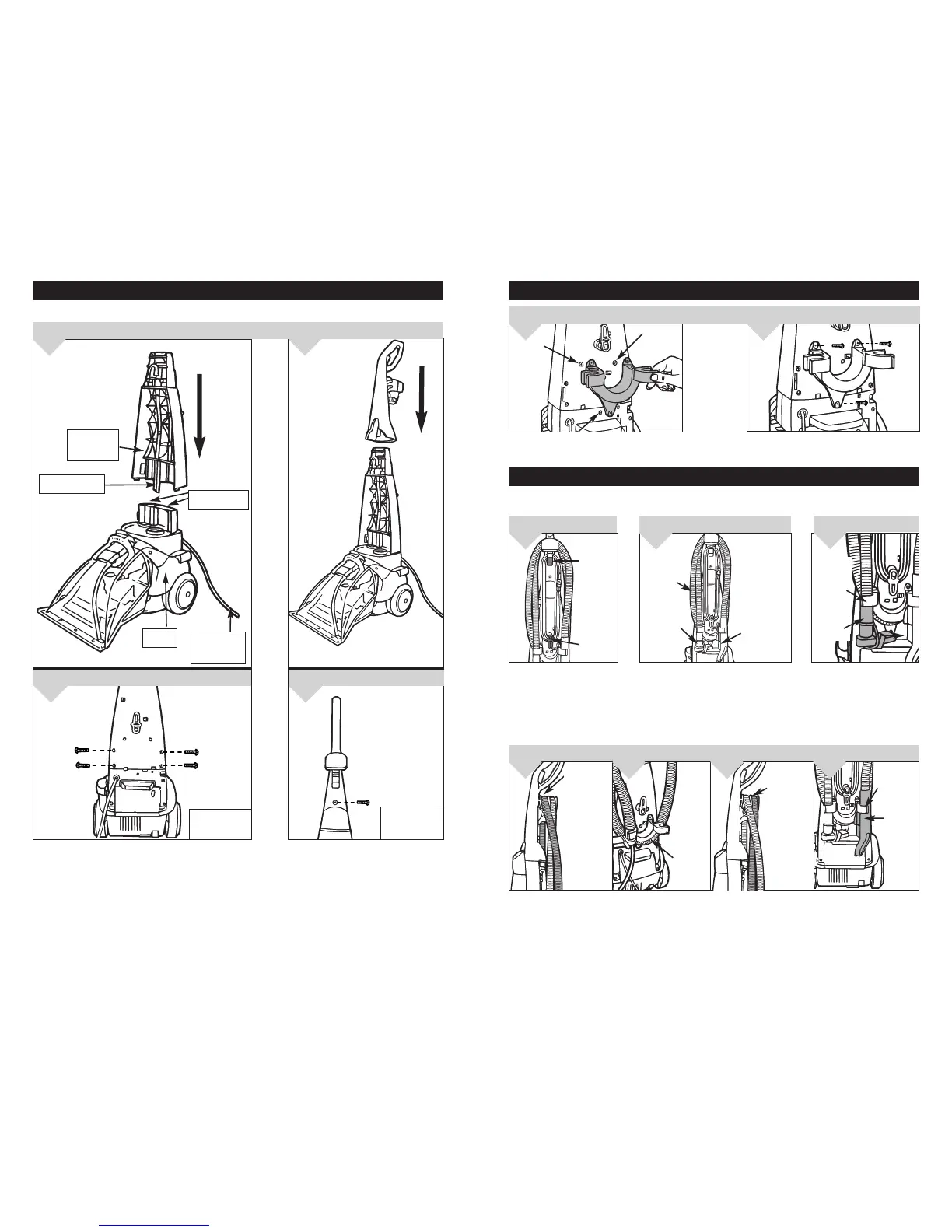

DIAGRAMA 1: Coloque la base en posición verticale. Empuje
la sección media en la base alineando las legüetas que se
encuentran por dentro de la sección media con las bolsas de
la base, como se muestra en el. NOTA: Asegúrese que el cor-
don eléctrico no se interponga y evite pellizcarlo.
DIAGRAMA 1a: Inserte (cuatro) 4 tornillos (como se muestra)
y ajústelos hasta asegurarlos.
LENGÜETAS
DIAGRAMA 2: Deslice la asa superior den-
tro de la unidad.
DIAGRAMA 2a: Inserte un (1) tornillo (como
se muestra) y ajústelo hasta asegurarlo.
2.
BOLSAS
VISTA
POSTERIOR
1a.
VISTA
POSTERIOR
2a.
Alinee la caja de accesorios con los orificios en
la sección media y base.
1.
2.
Inserte tres (3) tornillos (como se muestra) y
ajústelos hasta asegurarlos.
1.
Enrolle el cordón en los ganchos
superior e inferior como se
muestra en el Diagramma 1.
Asegure la clavija del cordón
en el mismo para asegurarla
durante el almacenamiento.
Gancho
inferior con
liberación
rápida del
cordón
eléctrico
Gancho
superior
del cordón
eléctrico
2.
Extremo del
adaptador
de la
manguera
Abrazadera
izquierda en
la caja de
accesorios
Deslice el extremo del adaptador
de la manguera en la
abrazadera izquierda de la
caja de accesorios.
Lleve la manguera de la caja de accesorios a la abrazadera superior de la manguera y oprima dentro de la
abrazadera No. 1 (vea el diagrama 3.) Continúe enrollando en sentido horario, alineando la manguera en el canal
de la abrazadera inferior para la manguera (Diagrama 3a.) Enrolle la manguera en la abrazadera superior de la
manguera y oprima dentro de la abrazadera No. 2 (vea el diagrama 3b.) Meta el asa del accesorio para tapicería en
la abrazadera derecha de la caja para accesorios (Digrama 3c.)
3.
Abrazadera
derecha en
la caja de
accesorios
Asa de
fijación del
accesorio
para
tapicería
Abrazadera
de la
Manguera 1
Abrazadera
inferior de
la
manguera
ALMACENAMIENTO
DEL CORDÓN
Coloque el adaptador para
tapicería/manguera para escaleras, la
manguera para tapicería/escaleras y el
accesorio para tapicería/escaleras en su
sitio de almacenamiento. Vea los detalles
en los pasos 2 y 3.
Abrazadera
de la
Manguera 2
1.
Adaptador
de Gatillo
para
Tapicería/
Escalera
Manguer
a para
Tapicería/
Escalera
Accesorio
para
Tapicería/
Escalera
ALMACENAMIENTO DE ACCESORIOS
3a.
ENSAMBLAJ DEL COMPARTIMIENTO DE ACCESORIOS CONTINUACIÓN
3b.
3c.
