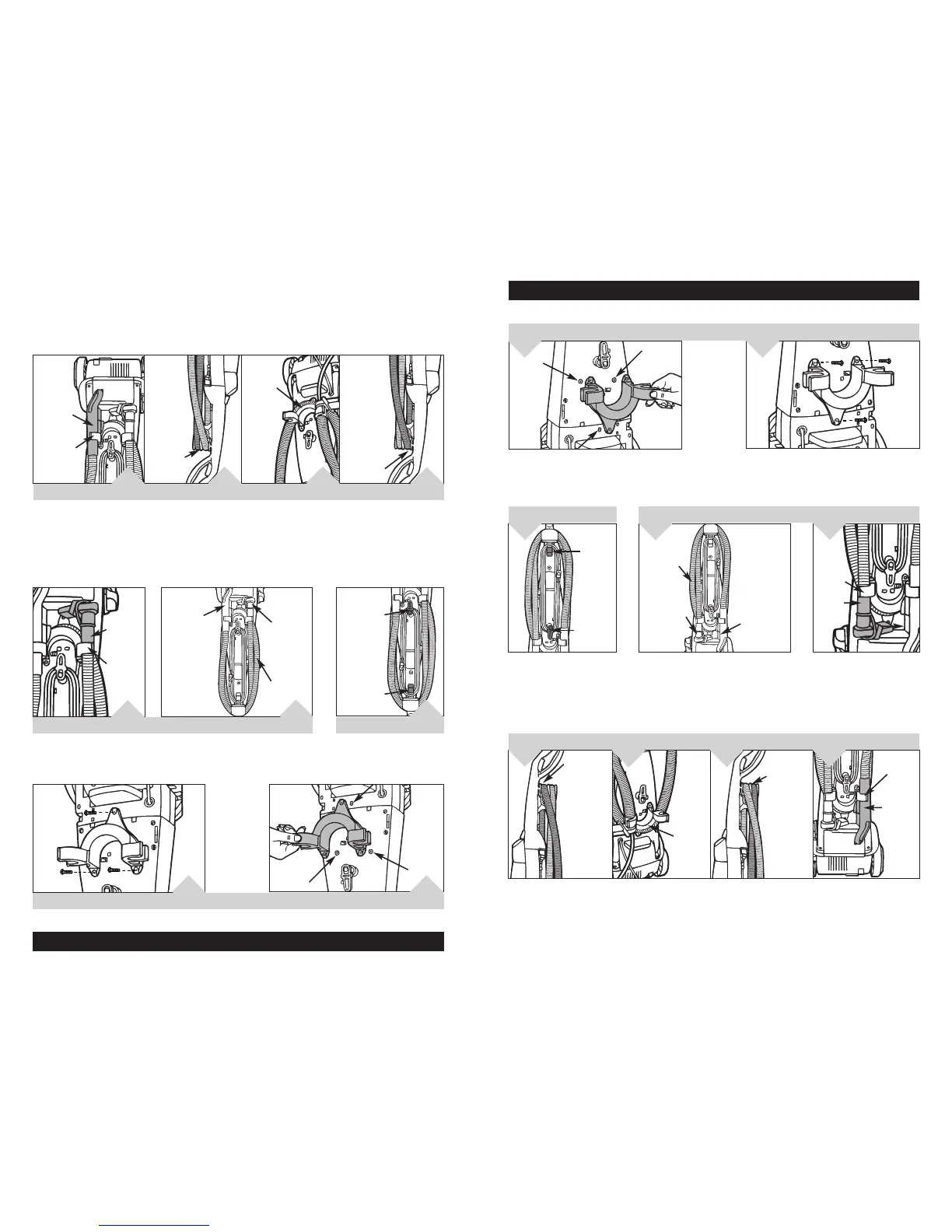

HOW TO ASSEMBLE: CONTINUED
7
ASSEMBLAGE DU SUPPORT À ACCESSOIRES
7
ASSEMBLAGE : SUITE
Align tool caddy with screw holes on midsection
and base.
1.
2.
Insert three (3) screws (as shown) and tighten
until secure.
TOOL CADDY
1.
Wrap cord around upper and
lower cord wraps as shown
in Diagram 1. Clip plug to
cord to secure for storage.
Lower Cord
Wrap with
Quick Cord
Release
Upper
Cord
Wrap
2.
Adapter
End Of
Hose
Left Clip
On Tool
Caddy
Slide the adapter end of hose
into the left clip on tool caddy.
Run hose from the tool caddy to the upper hose wrap and press into hose clip #1 (Diagram 3). Continue wrapping
hose clockwise, aligning hose into groove on the bottom hose clip (Diagram 3a). Wrap hose back to the upper hose
wrap and press into hose clip #2 (Diagram 3b). Slide upholstery tool attachment handle into the right clip of the tool
caddy (Diagram 3c).
3.
Right Clip
On Tool
Caddy
Upholstery
Tool
Attachment
Handle
Hose Clip #1
Bottom
Hose Clip
CORD STORAGE
Place Upholstery/Stair Hose Adapter,
Upholstery/Stair Hose, and the
Upholstery/Stair Attachment into their
storing locations. Refer to steps 2 and 3
for details.
Hose Clip #2
1.
Upholstery/
Stair Hose
Adapter
Upholstery/
Stair Hose
Upholstery/
Stair Hose
Attachment
TOOL STORAGE
3a.
3b.
3c.
Alignez le support à accessoires sur les trous de
vis de la section médiane et de la base.
1.
2.
Insérez trois (3) vis (tel qu’illustré) et serrez pour
fixer.
1.
Enroulez le cordon autour des
dispositifs d’enroulement
supérieur et inférieur
(digramme 1). Attachez la
prise au cordon pour ranger.
Dispositif
d’enroulement
inférieur du
cordon avec
déclenchement
rapide
Dispositif
d’enroulement
supérieur du
cordon
2.
Adaptateur
d’extrémité
du tuyau
Attache
gauche du
support à
accessoires
Glissez l’adaptateur d’extrémité
du tuyau dans l’attache gauche
du support à accessoires.
Faites passer le tuyau du support à accessoires sur le dispositif d’enroulement supérieur du tuyau et insérez le tuyau
dans l’attache n°1(Diagramme 3). Continuez à enroulez le tuyau dans le sens horaire en l’alignant dans l’encoche au
bas de l’attache du tuyau (Diagramme 3a). Enrooulez de nouveau le tuyau sur le dispositif d’enroulement supérieur du
tuyau et insérez le tuyau dans l’attache n°2 (Diagramme 3b). Glissez la poignée de raccord de l’accessoire pour meubles
dans l’attache droite du support à accessoires (Diagramme 3c).
3.
Attache
droite du
support à
accessoires
Poignée de
raccord à
l’accessoire
de nettoyage
des meubles
Attache
de tuyau 1
Attache
du tuyau
inférieure
RANGEMENT DU CORDON
Placez l’adaptateur du tuyau de nettoyage
des meubles/escaliers, le tuyau de nettoyage
des meubles/escaliers et les accessoires de
nettoyage pour meubles/escaliers dans leurs
compartiments de rangement. Référez-vous
aux étapes 2 et 3 pour les détails.
Attache de
tuyau 2
1.
Adaptateur à
gâchette pour
mobilier/
escaliers
Tuyau pour
mobilier/
escaliers
Accessoire
pour mobilier/
escaliers
RANGEMENT D’ACCESSOIRES
3a.
3b.
3c.
