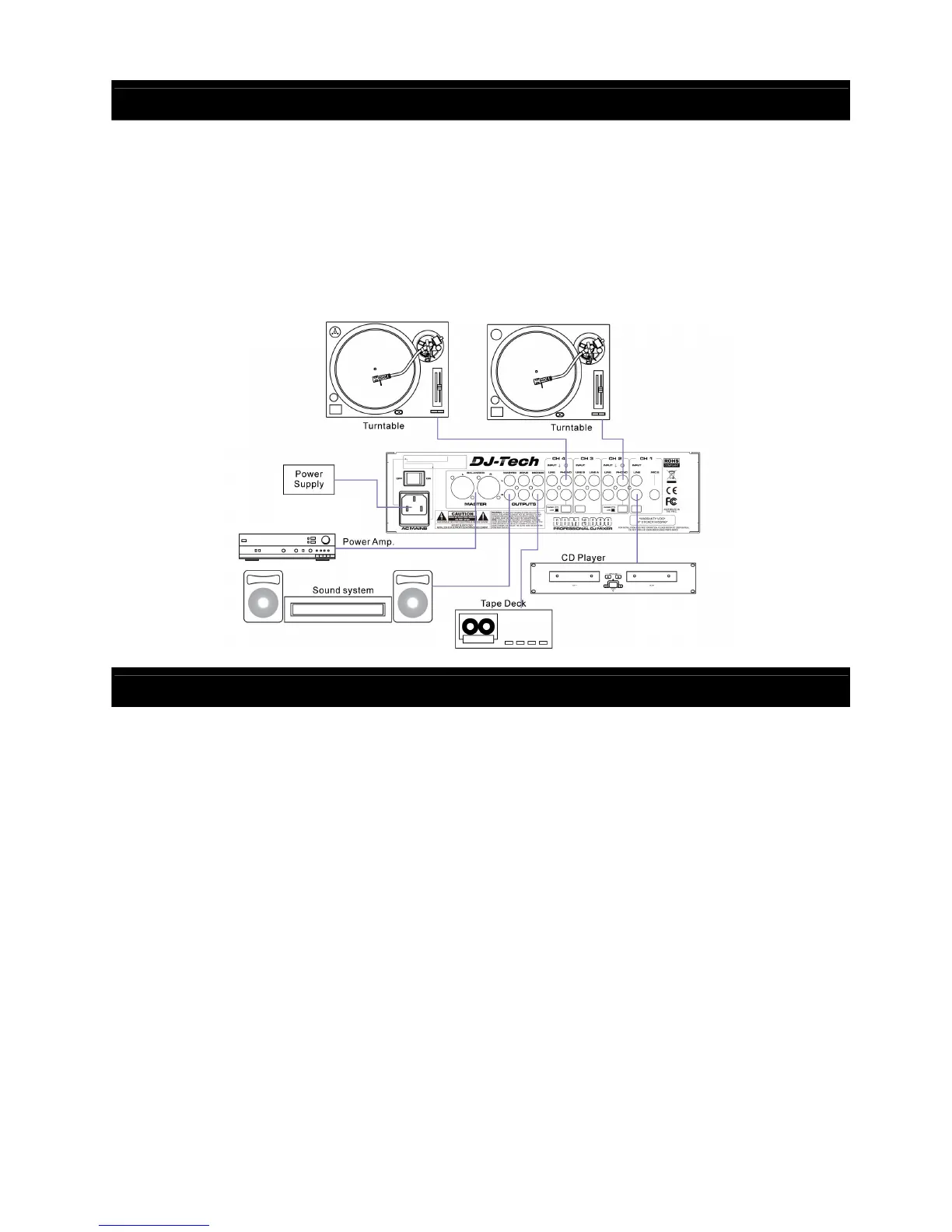

SCHNELLAUFBAUDIAGRAMM
Gehen Sie dieses Aufbaudiagramm genau durch. Achten Sie darauf, dass alle Fader auf „Null stehen und
alle Geräte ausgeschaltet sind. Schließen Sie zuerst alle Eingangsquellen und Prozessoren an. Schließen
Sie anschließend Ihr Mikrofon und Ihre Monitorkopfhörer an. Schließen Sie danach die Stereoausgänge
des (der) Leistungsverstärker und/oder Audioempfänger wie Tape-Decks an. Schließen Sie Ihr Mischpult
an das Stromnetz an. Jetzt können Sie alles einschalten.
WICHTIG: Schalten Sie Ihre Audioeingangsquellen wie Plattenspieler oder CD-Player immer zuerst, dann
Ihr Mischpult und schließlich die Verstärker ein. Kehren Sie diese Reihenfolge beim Ausschalten immer um,
indem Sie die Verstärker, danach Ihr Mischpult und dann die Eingangsgeräte ausschalten.
TECHNISCHE DATEN
Stromversorgung Wechselstrom 230 V ~ 50 Hz/120 V ~ 60 Hz
Sicherung T1AL/250 V/T1AL/125 V (5 x 20 mm)
Leistungsaufnahme 0 W/ 28 W (aus/max.)
Eingangsempfindlichkeit 1,58 V LINE
14,5 mV DJ MIC
15,9 mV MIC CH1
16,7 mV PHONO
Eingangsimpendanz 5 kOhm LINE
52,4 kOhm DJ MIC
10,4 kOhm MIC CH1
45,6 kOhm PHONO
Ausgangsspannung 6,6V RMS @ 10 kOhm
Ausgangsimpedanz 550 Ohm
Frequenzgang 20 Hz – 20 kHz (-1,5 dB)
Klirrfaktor < 0,07 %
S/N-Verhältnis > 77dB
Kanaltrennung > 65 dB
Talkover -15 dB
Abmessungen 320 (H) x 355 (B) x 110 (T) mm (Rack-Einbautiefe 85 mm)
Gewicht 4,4 kg
