dji A3 Quick Start Guide

A3 / A3 Pro
快速入门指南
CHS
8
©
2017 DJI All Rights Reserved.
GPS-Compass Pro 模块
1. GPS-CompassPro指示灯
指示模块当前状态和冗余系统状态（A3 Pro）
2. GPS-CompassPro安装标记
指向飞行器机头方向
3. CAN1 扩展接口
CAN Bus 扩展接口（RTK GPS）

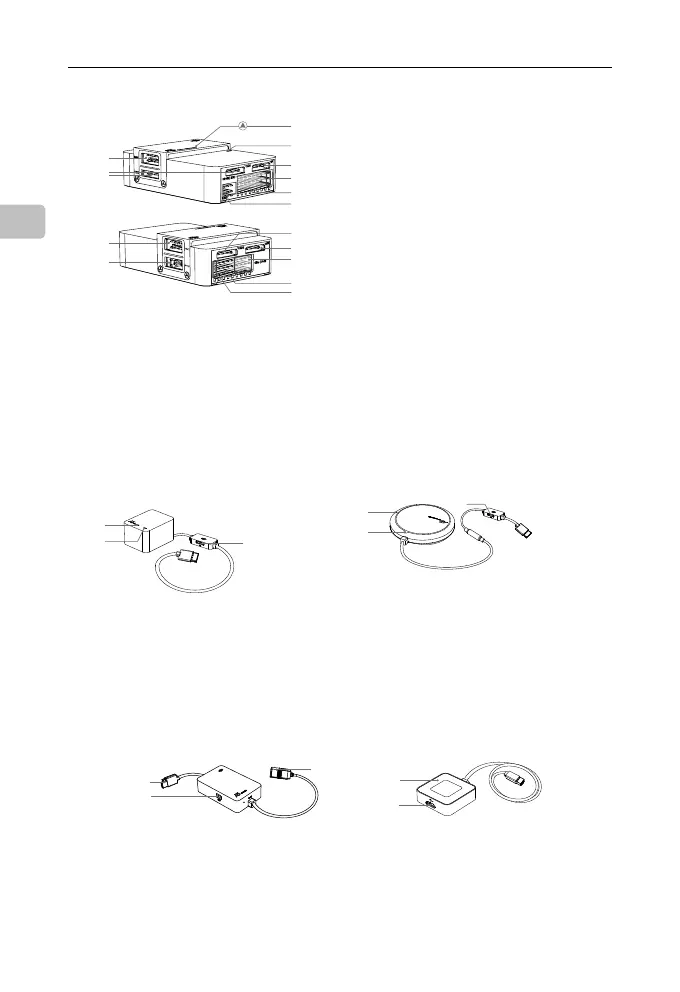

模块及端口说明
1. IMU1
IMU Pro 接口
2. CAN1
CAN Bus 接口
（GPS-Compass Pro / RTK GPS）
3. 主控器安装标记
主控器安装标记
4. FC 指示灯
指示模块当前状态和冗余系统状态（A3 Pro）
5. RF
接收机接口（DJI Lightbridge 2）
6. iESC
DJI 智能电调通信接口
7. M1-M8
M1-M8 电调 PWM 接口
8. LED
LED 模块接口
9. IMU2
IMU Pro 接口
10.PMU
PMU 模块（9V 3A）接口
11.CAN2
CAN Bus 接口（SDK）
12.API
串口通信接口（SDK）
13.F5-F8
多功能 PWM 输入 / 输出接口
14.F1-F4
多功能 PWM 输出接口
15.SBus
接收机接口（S-Bus / DJI DR16）
主控器 (FC)
IMU Pro 模块
1. IMUPro安装标记
IMU Pro 安装标记
2. IMUPro 指示灯
指示模块当前状态和冗余系统状态（A3 Pro）
3. CAN1GPS 接口
用于连接 GPS-Compass Pro 模块
LED 模块
1. 飞行状态指示灯
指示飞行控制系统状态
2. MicroUSB
飞行控制系统调试接口
1
3
2
PMU 模块
1. 9V3A
连接主控器进行供电
2. iBAT
保留接口
3. 3S-12S
锂电池接口
1
3
2
1
2
1
2
3
9
10
12
11
13
14
15
4
5
6
7
8
3
1
2

dji A3 Specifications

Flight Performance

hovering accuracy (vertical)	±0.5 m
hovering accuracy (horizontal)	±2 m
max wind resistance	10 m/s
max yaw angular velocity	150°/s
max pitch angle	35°
max ascent velocity	6 m/s
max descent velocity	6 m/s

Power and Environment

power consumption	Max 21 W (Typical Value: 0.41 A @ 51 V)
operating temperature	14° to 113° F (-10° to 45° C)
